本發明涉及醫療用具領域，特別是一種藥片服用裝置。

背景技術：

醫院是一個治愈病人的地方，通常病重的患者需要在醫院進行救治，不嚴重的病患回家吃一些藥就能起到療效，然而回到家中，患者經常會忘記藥品的用量，尤其是在醫院開的一些醫生自己研制的配方藥，返回醫院再問比較的麻煩，而且喝藥最好用溫水，再去特意的制作，比較的浪費時間，因此為了保證患者的病情早點康復，也為了節省吃藥的一些工序，設計這種裝置是很有必要的。

技術實現要素：

本發明的目的是為了解決上述問題，設計了一種藥片服用裝置。

實現上述目的本發明的技術方案為，一種藥片服用裝置，包括矩形基座，所述矩形基座上表面固定連接有矩形箱體，所述矩形箱體內上表面設有藥品承載機構，所述矩形箱體內下表面且與藥品承載機構相對應的自動推動出料機構，所述矩形基座下表面設有滑動機構，所述矩形箱體內且位于藥瓶承載機構和自動推動出料機構右側設有蓄水飲用機構，所述矩形箱體上表面且與藥品承載機構相搭接設有密封機構，所述自動推動出料機構由設置在矩形箱體內下表面的多個圓形基座、開在每個圓形基座上表面的一組傾斜凹槽、嵌裝在每個傾斜凹槽內的傾斜支撐柱、開在每個傾斜支撐柱側表面上的一號條形凹槽、嵌裝在每個一號條形凹槽內的一組真空吸盤、設置在每個一號條形凹槽內且與一組真空吸盤相對應的豎直滑軌、設置在每個豎直滑軌內的電控小車、固定連接在每個電控小車側表面上的固定圓桿、開在每個固定圓桿側表面上的二號圓形凹槽、設置在每組二號圓形凹槽內的轉動圓桿、套裝在每個轉動圓桿上的矩形承載體、固定連接在每個矩形承載體上表面且推動端向上的一號推動氣缸、固定連接在每個一號推動氣缸推動端上的電控推動桿、套裝在每個電控推動桿上的承載圓殼、開在每個承載圓殼上表面的弧形凹槽共同構成的，所述矩形箱體側表面上設有控制器，所述矩形基座內嵌裝有移動電源，所述控制器的輸入端通過導線與移動電源電性連接，所述控制器的輸出端通過導線分別與電控小車、一號推動氣缸和電控推動桿電性連接。

所述藥品承載機構由開在矩形箱體上表面的多個一號圓形開口、嵌裝在每個一號圓形開口內的圓形無蓋承載桶、開在每個圓形無蓋承載桶內下表面的二號圓形開口、嵌裝在每個二號圓形開口內的電磁擋門B、開在每個圓形無蓋承載桶內下表面的一組一號矩形凹槽、嵌裝在每個一號矩形凹槽內篩網共同構成的，所述控制器的輸出端通過導線與電磁擋門B電性連接。

所述蓄水飲用機構由開在矩形箱體上表面的三號圓形通孔、嵌裝在三號圓形通孔內且與矩形箱體相匹配的圓形傳送筒、固定連接在矩形箱體內下表面且位于圓形傳送筒內的一組電控支撐架、固定連接在一組電控支撐架上表面且與圓形傳送筒相匹配的推動活塞、套裝在矩形箱體上表面且與圓形傳送筒相匹配的扣蓋、開在扣蓋上表面中心處的四號圓形通孔、鉸鏈連接在扣蓋上表面的拉伸鏈條、嵌裝在四號圓形通孔內的吸管、設置在拉伸鏈條一端面上且與吸管相匹配的圓形密封蓋、設置在圓形傳送筒側表面上的多個凹槽F、嵌裝在每個凹槽F內的加熱片共同構成的，所述控制器的輸出端通過導線分別與電控支撐架和加熱片電性連接。

所述密封機構由開在矩形箱體上表面且與每個一號圓形開口相匹配的環形凹槽A、設置在每個環形凹槽A內的內螺紋、設置在每個環形凹槽A內的轉動密封殼、設置在每個轉動密封殼內側表面上且與所對應的內螺紋相匹配的外螺紋、設置在每個轉動密封殼上表面一端的擰動體、固定連接在每個轉動密封殼下表面邊緣處的彈性密封墊片、開在每個轉動密封殼上表面中心處五號圓形通孔、嵌裝在每個五號圓形通孔內的電磁擋門F共同構成的，所述控制器的輸出端通過導線與電磁擋門F電性連接。

所述滑動機構由開在矩形基座下表面的多個一號圓形凹槽、開在每個一號圓形凹槽內側表面上的圓環形凹槽、嵌裝在每個圓環形凹槽內的一組移動塊、設置在每組移動塊之間的固定桿、套裝在每個固定桿上的矩形塊、設置在每個矩形塊下表面的短圓柱、套裝在每個短圓柱上的轉動軸承、套裝在每個轉動軸承上的滾動輪共同構成的。

所述多個圓形基座和多個一號圓形開口的數量均為4-6個，所述每個圓形基座均與其中一個一號圓形開口相互對應。

所述多個凹槽F的數量為2-4個，所述多個凹槽F位于同一圓周上。

所述移動電源為WDKH-F的電源，所述控制器為MAM-260A的控制器。

所述控制器內設有PLC控制系統。

所述控制器上設有電容觸摸屏，所述控制器的輸出端通過導線與電容觸摸屏電性連接。

利用本發明的技術方案制作的一種藥片服用裝置,一種結構比較簡單，操作也比較的方便，能夠提前設置每種藥需要的顆粒數，到時自動彈出想要的顆粒，對患者的飲用水進行微微加熱，保證患者健康的裝置。

附圖說明

圖1是本發明所述一種藥片服用裝置的結構示意圖；

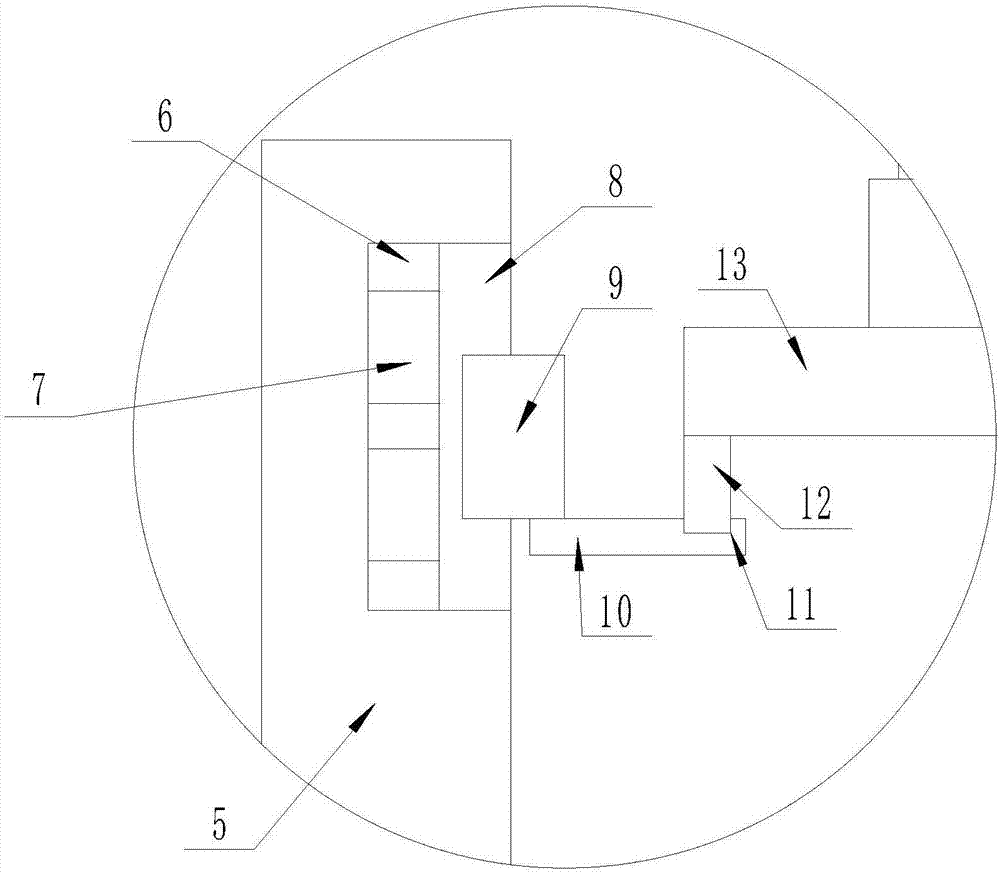

圖2是本發明所述自動推動出料機構的局部放大圖；

圖3是本發明所述蓄水飲用機構的局部示意圖；

圖4是本發明所述一種藥片服用裝置的俯視圖；

圖5是本發明所述滑動機構的局部示意圖；

圖中，1、矩形基座；2、矩形箱體；3、圓形基座；4、傾斜凹槽；5、傾斜支撐柱；6、一號條形凹槽；7、真空吸盤；8、豎直滑軌；9、電控小車；10、固定圓桿；11、二號圓形凹槽；12、轉動圓桿；13、矩形承載體；14、一號推動氣缸；15、電控推動桿；16、承載圓殼；17、弧形凹槽；18、控制器；19、移動電源；20、一號圓形開口；21、圓形無蓋承載桶；22、二號圓形開口；23、電磁擋門B；24、一號矩形凹槽；25、篩網；26、三號圓形通孔；27、圓形傳送筒；28、電控支撐架；29、推動活塞；30、扣蓋；31、四號圓形通孔,32、拉伸鏈條；33、吸管；34、圓形密封蓋；35、凹槽F；36、加熱片；37、環形凹槽A；38、轉動密封殼；39、擰動體；40、彈性密封墊片；41、五號圓形通孔；42、電磁擋門F；43、一號圓形凹槽；44、圓環形凹槽；45、移動塊；46、固定桿；47、矩形塊；48、短圓柱；49、轉動軸承；50、滾動輪；51、PLC控制系統；52、電容觸摸屏。

具體實施方式

下面結合附圖對本發明進行具體描述，如圖1-5所示，一種藥片服用裝置，包括矩形基座(1),所述矩形基座(1)上表面固定連接有矩形箱體(2)，所述矩形箱體(2)內上表面設有藥品承載機構，所述矩形箱體(2)內下表面且與藥品承載機構相對應的自動推動出料機構，所述矩形基座(1)下表面設有滑動機構，所述矩形箱體(2)內且位于藥瓶承載機構和自動推動出料機構右側設有蓄水飲用機構，所述矩形箱體(2)上表面且與藥品承載機構相搭接設有密封機構，所述自動推動出料機構由設置在矩形箱體(2)內下表面的多個圓形基座(3)、開在每個圓形基座(3)上表面的一組傾斜凹槽(4)、嵌裝在每個傾斜凹槽(4)內的傾斜支撐柱(5)、開在每個傾斜支撐柱(5)側表面上的一號條形凹槽(6)、嵌裝在每個一號條形凹槽(6)內的一組真空吸盤(7)、設置在每個一號條形凹槽(6)內且與一組真空吸盤(7)相對應的豎直滑軌(8)、設置在每個豎直滑軌(8)內的電控小車(9)、固定連接在每個電控小車(9)側表面上的固定圓桿(10)、開在每個固定圓桿(10)側表面上的二號圓形凹槽(11)、設置在每組二號圓形凹槽(11)內的轉動圓桿(12)、套裝在每個轉動圓桿(12)上的矩形承載體(13)、固定連接在每個矩形承載體(13)上表面且推動端向上的一號推動氣缸(14)、固定連接在每個一號推動氣缸(14)推動端上的電控推動桿(15)、套裝在每個電控推動桿(15)上的承載圓殼(16)、開在每個承載圓殼(16)上表面的弧形凹槽(17)共同構成的，所述矩形箱體(2)側表面上設有控制器(18)，所述矩形基座(1)內嵌裝有移動電源(19)，所述控制器(18)的輸入端通過導線與移動電源(19)電性連接，所述控制器(18)的輸出端通過導線分別與電控小車(9)、一號推動氣缸(14)和電控推動桿(15)電性連接；所述藥品承載機構由開在矩形箱體(2)上表面的多個一號圓形開口(20)、嵌裝在每個一號圓形開口(20)內的圓形無蓋承載桶(21)、開在每個圓形無蓋承載桶(21)內下表面的二號圓形開口(22)、嵌裝在每個二號圓形開口(22)內的電磁擋門B(23)、開在每個圓形無蓋承載桶(21)內下表面的一組一號矩形凹槽(24)、嵌裝在每個一號矩形凹槽(24)內篩網(25)共同構成的，所述控制器(18)的輸出端通過導線與電磁擋門B(23)電性連接；所述蓄水飲用機構由開在矩形箱體(2)上表面的三號圓形通孔(26)、嵌裝在三號圓形通孔(26)內且與矩形箱體(2)相匹配的圓形傳送筒(27)、固定連接在矩形箱體(2)內下表面且位于圓形傳送筒(27)內的一組電控支撐架(28)、固定連接在一組電控支撐架(28)上表面且與圓形傳送筒(27)相匹配的推動活塞(29)、套裝在矩形箱體(2)上表面且與圓形傳送筒(27)相匹配的扣蓋(30)、開在扣蓋(30)上表面中心處的四號圓形通孔(31)、鉸鏈連接在扣蓋(30)上表面的拉伸鏈條(32)、嵌裝在四號圓形通孔(31)內的吸管(33)、設置在拉伸鏈條(32)一端面上且與吸管(33)相匹配的圓形密封蓋(34)、設置在圓形傳送筒(27)側表面上的多個凹槽F(35)、嵌裝在每個凹槽F(35)內的加熱片(36)共同構成的，所述控制器(18)的輸出端通過導線分別與電控支撐架(28)和加熱片(36)電性連接；其特征在于，所述密封機構由開在矩形箱體(2)上表面且與每個一號圓形開口(20)相匹配的環形凹槽A(37)、設置在每個環形凹槽A(37)內的內螺紋、設置在每個環形凹槽A(37)內的轉動密封殼(38)、設置在每個轉動密封殼(38)內側表面上且與所對應的內螺紋相匹配的外螺紋、設置在每個轉動密封殼(38)上表面一端的擰動體(39)、固定連接在每個轉動密封殼(38)下表面邊緣處的彈性密封墊片(40)、開在每個轉動密封殼(38)上表面中心處五號圓形通孔(41)、嵌裝在每個五號圓形通孔(41)內的電磁擋門F(42)共同構成的，所述控制器(18)的輸出端通過導線與電磁擋門F(42)電性連接；所述滑動機構由開在矩形基座(1)下表面的多個一號圓形凹槽(43)、開在每個一號圓形凹槽(43)內側表面上的圓環形凹槽(44)、嵌裝在每個圓環形凹槽(44)內的一組移動塊(45)、設置在每組移動塊(45)之間的固定桿(46)、套裝在每個固定桿(46)上的矩形塊(47)、設置在每個矩形塊(47)下表面的短圓柱(48)、套裝在每個短圓柱(48)上的轉動軸承(49)、套裝在每個轉動軸承(49)上的滾動輪(50)共同構成的所述多個圓形基座(3)和多個一號圓形開口(20)的數量均為4-6個，所述每個圓形基座(3)均與其中一個一號圓形開口(20)相互對應；所述多個凹槽F(35)的數量為2-4個，所述多個凹槽F(35)位于同一圓周上；所述移動電源(19)為WDKH-F的電源，所述控制器(18)為MAM-260A的控制器；所述控制器(18)內設有PLC控制系統(51)；所述控制器(18)上設有電容觸摸屏(52)，所述控制器(18)的輸出端通過導線與電容觸摸屏(52)電性連接。

本實施方案的特點為，矩形基座上表面固定連接有矩形箱體，矩形箱體內上表面設有藥品承載機構，矩形箱體內下表面且與藥品承載機構相對應的自動推動出料機構，矩形基座下表面設有滑動機構，矩形箱體內且位于藥瓶承載機構和自動推動出料機構右側設有蓄水飲用機構，矩形箱體上表面且與藥品承載機構相搭接設有密封機構，自動推動出料機構由設置在矩形箱體內下表面的多個圓形基座、開在每個圓形基座上表面的一組傾斜凹槽、嵌裝在每個傾斜凹槽內的傾斜支撐柱、開在每個傾斜支撐柱側表面上的一號條形凹槽、嵌裝在每個一號條形凹槽內的一組真空吸盤、設置在每個一號條形凹槽內且與一組真空吸盤相對應的豎直滑軌、設置在每個豎直滑軌內的電控小車、固定連接在每個電控小車側表面上的固定圓桿、開在每個固定圓桿側表面上的二號圓形凹槽、設置在每組二號圓形凹槽內的轉動圓桿、套裝在每個轉動圓桿上的矩形承載體、固定連接在每個矩形承載體上表面且推動端向上的一號推動氣缸、固定連接在每個一號推動氣缸推動端上的電控推動桿、套裝在每個電控推動桿上的承載圓殼、開在每個承載圓殼上表面的弧形凹槽共同構成的，矩形箱體側表面上設有控制器，矩形基座內嵌裝有移動電源，控制器的輸入端通過導線與移動電源電性連接，控制器的輸出端通過導線分別與電控小車、一號推動氣缸和電控推動桿電性連接,一種結構比較簡單，操作也比較的方便，能夠提前設置每種藥需要的顆粒數，到時自動彈出想要的顆粒，對患者的飲用水進行微微加熱，保證患者健康的裝置。

在本實施方案中，矩形箱體內下表面的圓形基座上表面的一組傾斜凹槽內的傾斜支撐柱支撐豎直滑軌，豎直滑軌內的電控小車帶動固定圓桿進行移動，固定圓桿側表面上的二號圓形凹槽內的轉動圓桿帶動矩形承載體進行轉動，矩形承載體上表面且推動端向上的一號推動氣缸推動電控推動桿進行移動，電控推動桿上的承載圓殼上表面的弧形凹槽可以將藥物推出來，矩形箱體上表面的一號圓形開口內的圓形無蓋承載桶負責承載藥品，圓形無蓋承載桶內下表面的二號圓形開口內的電磁擋門B負責進行攔擋，圓形無蓋承載桶內下表面的一號矩形凹槽內的篩網負責將粉末篩選出來，矩形箱體上表面的三號圓形通孔內且與矩形箱體相匹配的圓形傳送筒負責傳送，矩形箱體內下表面且位于圓形傳送筒內的電控支撐架支撐推動活塞，矩形箱體上表面且與圓形傳送筒相匹配的扣蓋負責蓋住圓形傳送筒，扣蓋上表面中心處的四號圓形通孔內的吸管可以將水吸上來吃藥，吸管上的圓形密封蓋負責對吸管進行密封，圓形傳送筒側表面上的凹槽F內的加熱片負責給水加熱，矩形箱體上表面且與每個一號圓形開口相匹配的環形凹槽A內的轉動密封殼負責密封，該裝置下方的滑動機構可以使該裝置更好的移動，方便快捷。

上述技術方案僅體現了本發明技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本發明的原理，屬于本發明的保護范圍之內。
