本發明屬于口腔醫療器械領域，涉及一種口腔手術中多功能上藥清洗整合裝置。

背景技術：

口腔科，醫學學科分類之一。主要口腔科疾病包括:口腔頜面部皮樣、表皮頜下間隙感染、頜面部淋巴管瘤、齒狀突發育畸形、上頜竇惡性腫瘤、頜骨造釉細胞瘤、慢性篩竇炎、下頜后縮、四環素牙、舌白斑等疾病。現在的技術，許多牙周病完全可以治愈。組織生物工程技術的發展如:引導組織再生技術、基因技術、種植義齒等更是為病變牙齒的再生帶來令人振奮的希望。但牙周病的治療必須是一個序列治療。在治療過程中制定一個詳細、有效的治療計劃、醫生細致精湛的治療和病人的積極配合是治療成功的關鍵。

在口腔的臨床治療過程中，可能需要對口腔進行消毒清洗工作，目前的操作方式比較簡單，清洗消毒時需要采用一口一口的方式，十分的麻煩，并且需要用到很多的器具，容易使操作人員手忙腳亂。

技術實現要素：

本發明的目的是針對現有技術中存在的上述問題，提供了一種口腔手術中多功能上藥清洗整合裝置，該口腔手術中多功能上藥清洗整合裝置結構設計巧妙，功能整合，使用方便，解決了現有消毒清洗器具使用麻煩，結構零散等問題。

本發明的目的可通過下列技術方案來實現：一種口腔手術中多功能上藥清洗整合裝置，其特征在于：所述整合裝置包括呈圓筒形的筒體，所述筒體內分隔成蓄水室和蓄污室，所述蓄水室上端固連有水泵一，所述水泵一上具有進水管和噴水管，所述進水管的一端連通所述水泵一，所述進水管的另一端伸入所述蓄水室底部，所述噴水管的一端連通所述水泵一，所述噴水管的另一端固連有止水組件，所述止水組件包括充氣囊，所述噴水管穿過所述充氣囊，所述充氣囊外壁上固連有密封部，所述充氣囊上連通有充氣管，所述蓄水室上端固連有氣泵，所述充氣管連通所述氣泵，所述充氣管上具有凸出的排氣部，所述排氣部上具有旋蓋，所述蓄污室側部固連有水泵二，所述水泵二上具有吸管，所述蓄污室的底部上固連有排污管，所述排污管上具有球閥，所述蓄水室上端具有凸出的加水口，所述加水口上具有封蓋。

本整合裝置的大致使用過程如下：在對口腔進行消毒清洗時，首先將噴水管伸入病人口腔合適部位處，然后啟動氣泵，將充氣囊擴充至密封部擠壓口腔內壁，充氣囊起到支撐嘴部的作用，同時在清洗過程中能夠防止污液通過咽喉流入病人體內，可通過吸管將污液吸取至蓄污室內，設計巧妙，在清洗消毒的過程中，時間較久容易干燥，此時啟動水泵一，即可通過噴水管對病人直接進行喂水，設計考慮周全，通過加水口進行加水，通過旋開旋蓋進行放氣，將止水組件取出，十分的方便。

上述的一種口腔手術中多功能上藥清洗整合裝置中，所述密封部的外壁上具有若干條防滑凸紋。

使病人的口腔內壁舒適感強。

上述的一種口腔手術中多功能上藥清洗整合裝置中，所述噴水管的端部具有向下彎折的彎折部。

避免在噴水時水流直接沖向病人的咽喉造成嗆水，設計考慮周全。

上述的一種口腔手術中多功能上藥清洗整合裝置中，所述蓄水室外壁上具有刻度。

通過刻度能夠清楚的觀察蓄水室內的水份含量。

與現有技術相比，本口腔手術中多功能上藥清洗整合裝置具有以下優點：

1、本口腔手術中多功能上藥清洗整合裝置結構設計巧妙，功能整合，使用方便。

2、本口腔手術中多功能上藥清洗整合裝置充氣囊起到支撐嘴部的作用，同時在清洗過程中能夠防止污液通過咽喉流入病人體內，可通過吸管將污液吸取至蓄污室內，設計巧妙。

3、本口腔手術中多功能上藥清洗整合裝置的噴水管的端部具有向下彎折的彎折部。避免在噴水時水流直接沖向病人的咽喉造成嗆水，設計考慮周全。

附圖說明

圖1是本口腔手術中多功能上藥清洗整合裝置的具體結構示意圖。

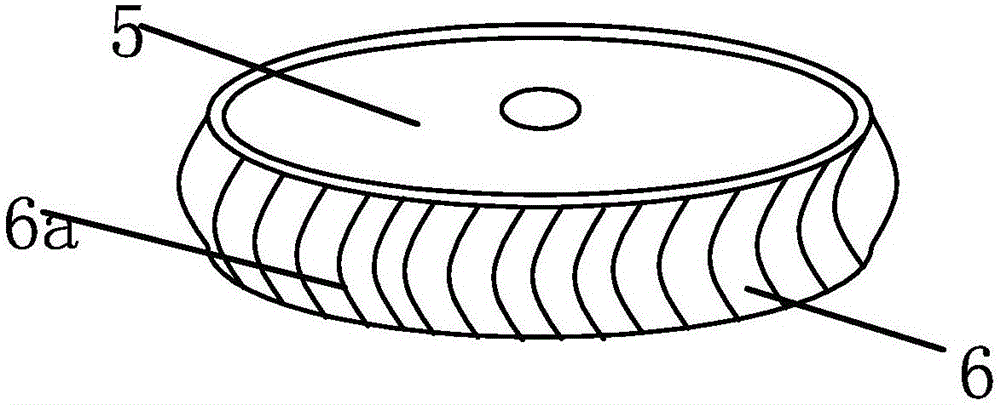

圖2是本口腔手術中多功能上藥清洗整合裝置中充氣囊的結構示意圖。

圖中，1、筒體；1a、蓄水室；1a1、加水口；1b、蓄污室；2、水泵一；3、進水管；4、噴水管；4a、彎折部；5、充氣囊；6、密封部；6a、防滑凸紋；7、充氣管；7a、排氣部；8、旋蓋；9、水泵二；10、吸管；11、排污管；12、球閥；13、封蓋；14、刻度。

具體實施方式

如圖1和圖2所示，本口腔手術中多功能上藥清洗整合裝置包括呈圓筒形的筒體1，筒體1內分隔成蓄水室1a和蓄污室1b，蓄水室1a上端固連有水泵一2，水泵一2上具有進水管3和噴水管4，進水管3的一端連通水泵一2，進水管3的另一端伸入蓄水室1a底部，噴水管4的一端連通水泵一2，噴水管4的另一端固連有止水組件，止水組件包括充氣囊5，所述噴水管4穿過充氣囊5，充氣囊5外壁上固連有密封部6，充氣囊5上連通有充氣管7，蓄水室1a上端固連有氣泵，充氣管7連通氣泵，充氣管7上具有凸出的排氣部7a，排氣部7a上具有旋蓋8，蓄污室1b側部固連有水泵二9，水泵二9上具有吸管10，蓄污室1b的底部上固連有排污管11，排污管11上具有球閥12，蓄水室1a上端具有凸出的加水口1a1，加水口1a1上具有封蓋13。

本整合裝置的大致使用過程如下：在對口腔進行消毒清洗時，首先將噴水管4伸入病人口腔合適部位處，然后啟動氣泵，將充氣囊5擴充至密封部6擠壓口腔內壁，充氣囊5起到支撐嘴部的作用，同時在清洗過程中能夠防止污液通過咽喉流入病人體內，可通過吸管10將污液吸取至蓄污室1b內，設計巧妙，在清洗消毒的過程中，時間較久容易干燥，此時啟動水泵一2，即可通過噴水管4對病人直接進行喂水，設計考慮周全，通過加水口1a1進行加水，通過旋開旋蓋8進行放氣，將止水組件取出，十分的方便。

密封部6的外壁上具有若干條防滑凸紋6a。使病人的口腔內壁舒適感強。

噴水管4的端部具有向下彎折的彎折部4a。避免在噴水時水流直接沖向病人的咽喉造成嗆水，設計考慮周全。

蓄水室1a外壁上具有刻度14。通過刻度14能夠清楚的觀察蓄水室1a內的水份含量。

本口腔手術中多功能上藥清洗整合裝置結構設計巧妙，功能整合，使用方便。

本文中所描述的具體實施例僅僅是對本發明精神作舉例說明。本發明所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本發明的精神或者超越所附權利要求書所定義的范圍。
