本發明涉及自動腹膜透析領域，特別是一種自動腹膜透析機用壓力傳感器狀態檢測裝置及方法。

背景技術：

腹膜透析時腎病患者腎功能替代治療的有效方法之一，由于腎源短缺導致腎移植的患者漸少，而各級血液透析中心的患者漸趨飽和，腹膜透析正被越來越多的患者所采用。腹膜透析中自動腹膜透析由于具有可顯著提高患者的生活質量、透析效果好、不易引起與操作相關的并發癥等優點，預計未來3～5年內將迎來爆發式增長。

腹膜透析將透析液注入腹腔，腹腔中透析液與人體內毒素進行交換，然后毒素隨透析液排除體外。在自動腹膜透析機中依靠泵提供動力源，通過一個插入患者腹腔的導管來輸入、引出透析液，在輸入、引出透析液過程中，依靠氣體實現透析液的流動，在此過程中需要依靠壓力傳感器對每個部分的氣體壓力進行檢測。現有技術的自動腹膜透析設備，缺少對壓力傳感器性能的檢測環節。在設備運行過程中，壓力傳感器的使用頻率高、可能會使壓力傳感器的性能下降，影響自動腹膜透析機的壓力控制，從而影響治療效果。

技術實現要素：

本發明的目的在于提供一種自動腹膜透析機用壓力傳感器狀態檢測裝置及方法，能夠檢測壓力傳感器的性能，并進行校正，避免因壓力傳感器性能下降影響腹膜透析機的壓力控制。

實現本發明目的的技術方案為：一種自動腹膜透析機用壓力傳感器狀態檢測裝置，包括氣路腔室、控制單元、壓力傳感器、氣源、第一閥門、第二閥門和第三閥門；

所述氣路腔室設置在腹膜透析機內，用于存儲氣體；

所述壓力傳感器與氣路腔室連接，用于檢測氣路腔室的氣壓值；

所述氣源通過第一閥門和第二閥門與氣壓腔室連接，用于向氣壓腔室輸入氣體；

所述第三閥門用于控制氣路腔室和外界大氣連通；

所述控制單元用于控制氣源的開啟和關閉，通過控制第一閥門、第二閥門、第三閥門的開通和關閉來控制氣體進出氣路腔室。

一種基于所述自動腹膜透析機用壓力傳感器狀態檢測裝置的狀態檢測及校準方法，包括以下步驟：

控制單元控制第三閥門開通，將氣路腔室與大氣連通；

排空氣路腔室內氣體，直至氣路腔室與大氣中的氣壓值相同；

控制單元控制壓力傳感器讀取氣路腔室中的壓力值，并與參考氣壓值進行比較，判斷壓力傳感器的狀態；

若壓力傳感器均為正常狀態，與參考氣壓值差值絕對值最小的壓力傳感器為基準，對壓力傳感器進行校準。

與現有技術相比，本發明的顯著優點為：

本發明能夠檢測自動透析設備中檢測氣體壓力的壓力傳感器的狀態，并進行校正，避免因壓力傳感器性能下降影響自動腹膜透析機的壓力控制精度，從而影響治療效果。

附圖說明

圖1為本發明自動腹膜透析機用壓力傳感器狀態檢測裝置示意圖。

圖2為本發明壓力傳感器狀態的檢測和校準方法的實施例示意圖。

圖3為本發明實施例中壓力傳感器狀態判斷過程示意圖。

具體實施方式

下面結合附圖及具體實施例對本發明作進一步詳細說明。

結合圖1，本發明的一種自動腹膜透析機用壓力傳感器狀態檢測裝置，包括氣路腔室、控制單元、壓力傳感器、氣源、第一閥門、第二閥門和第三閥門；

所述氣路腔室設置在腹膜透析機內，用于存儲氣體；

所述壓力傳感器與氣路腔室連接，用于檢測氣路腔室的氣壓值；

所述氣源通過第一閥門和第二閥門與氣壓腔室連接，用于向氣壓腔室輸入氣體；

所述第三閥門用于控制氣路腔室和外界大氣連通；

所述控制單元用于控制氣源的開啟和關閉，通過控制第一閥門、第二閥門、第三閥門的開通和關閉來控制氣體進出氣路腔室。

本發明還提供一種基于所述自動腹膜透析機用壓力傳感器狀態檢測裝置的狀態檢測及校準方法，包括以下步驟：

控制單元控制第三閥門開通，將氣路腔室與大氣連通；

排空氣路腔室內氣體，直至氣路腔室與大氣中的氣壓值相同；

控制單元控制壓力傳感器讀取氣路腔室中的壓力值，并與參考氣壓值進行比較，判斷壓力傳感器的狀態；

若壓力傳感器均為正常狀態，與參考氣壓值差值絕對值最小的壓力傳感器為基準，對壓力傳感器進行校準。

進一步的，判斷壓力傳感器狀態的方法為：

根據壓力傳感器與參考氣壓值差值的絕對值進行判斷，若差值絕對值小于閾值則表示壓力傳感器狀態正常，否則壓力傳感器狀態異常。

進一步的，所述閾值為3mbar。

下面結合具體實施例對本發明作進一步說明。

實施例

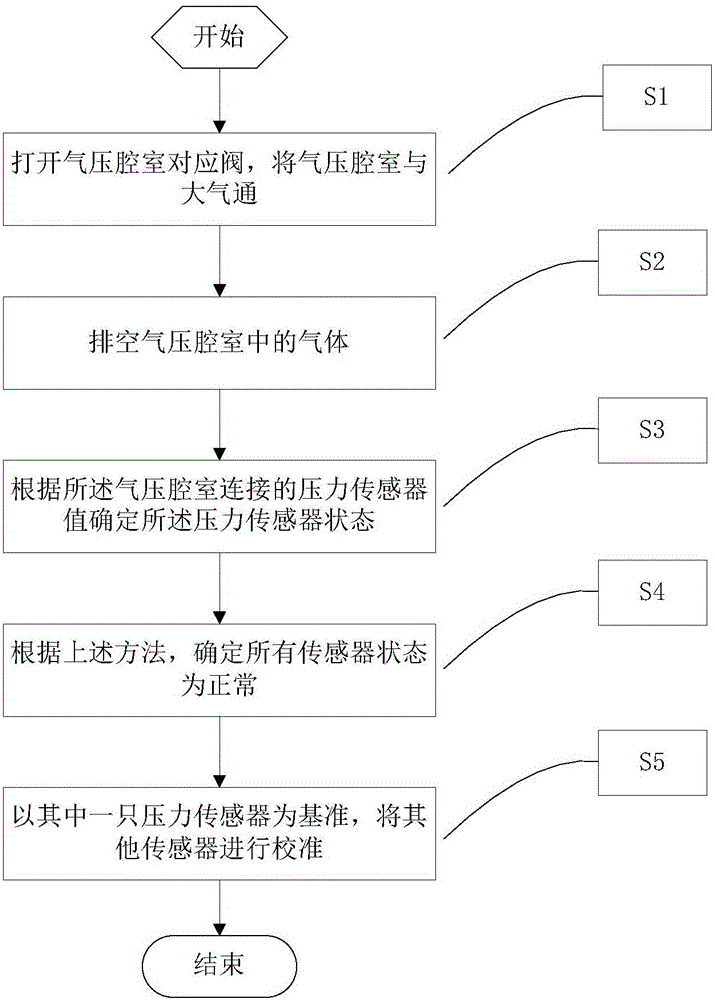

如圖2所示，圖2為本發明壓力傳感器狀態檢測及校準方法的示意圖。本實施例中，壓力傳感器狀態檢測及校準方法具體包括：

S1，控制單元控制第三閥門開通，將氣路腔室與大氣進行連通；

S2，排空氣路腔室內氣體，等待一定時間后，氣路腔室與大氣中的氣壓值相同；

S3，控制單元控制壓力傳感器讀取氣路腔室中的壓力值，并與參考氣壓值進行比較，確定壓力傳感器的狀態；

若壓力傳感器均為正常狀態，與參考氣壓值差值絕對值最小的壓力傳感器為基準，對壓力傳感器進行校準；

參見圖3，根據壓力傳感器2讀取值與參考氣壓值差值確定傳感器的狀態；參考氣壓值理論上取腹膜透析機所處環境的大氣壓，實際使用中由于客觀因素，將大氣壓值均設為0mbar，差值絕對值在3mbar以內表示壓力傳感器狀態正常，大于等于3mbar則表示壓力傳感器狀態異常。

S4，重復S1、S2、S3，檢測腹膜透析機所有壓力傳感器狀態；

S5，當所有壓力傳感器狀態均正常時，進行腹膜透析機壓力傳感器校準。壓力傳感器由于結構、精度方面原因，壓力傳感器存在個體差異，為實現腹膜透析機正常運行，提高控制精度，將壓力傳感器進行校準，可以減少偏差，提高腹膜透析機運行精度盒治療效果。

綜上所述，本發明實施例提供一種對現有腹膜透析用壓力傳感器狀態進行檢測和校準的方法，能夠檢測腹膜透析設備中壓力傳感器狀態，避免因壓力傳感器性能下降影響流體控制的精度，提高治療效果。
