本發明屬于蒸氣消毒烘干裝置技術領域，也可廣泛用于其它蒸氣消毒裝置，是一種無需抽入空氣的蒸氣消毒鍋烘干裝置，確切地說是一種奶瓶消毒鍋非抽氣烘干裝置。

背景技術：
：

蒸汽消毒，因其高效、安全、副作用小，已被奶瓶消毒領域廣泛使用。奶瓶經過蒸汽消毒后，奶瓶壁會附上大量水珠，潮濕的環境容易造成細菌繁殖，為了提高奶瓶的保潔時間，市場上出現了帶烘干功能奶瓶消毒鍋。此類奶瓶消毒鍋，按其烘干方式分為兩種：抽氣型，需從消毒鍋外部不斷抽入空氣，通過大量空氣的流動帶走奶瓶消毒鍋內的水汽，從而使奶瓶干爽；非抽氣型，采用內部熱渦流，加速奶瓶消毒鍋內的水汽受熱氣化，水汽氣化后因體積膨脹，造成奶瓶消毒鍋內部氣壓比外部大，迫使水汽從鍋蓋排氣孔排出，最終實現奶瓶消毒鍋內部沒有水汽的目的。抽氣型烘干的弊端：對空氣環境要求較嚴，且要定期清除消毒鍋內部的進氣風道及風葉，否則會給奶瓶造成二次污染。非抽氣型不存在以上問題。

本發明是對本人之前提出的非抽氣烘干裝置進行完善、改良。

技術實現要素：
：

本發明的目的在于：解決現有產品不足之處，提供一種專業烘干裝置，使烘干過程科學，方便快捷。

本發明解決其技術問題所采用的技術方案是：為便于理解，申請人直接依據附圖說明技術方案，如圖所示電機7通過動力傳動組件6，把動力傳遞給導流風葉5，由于電機7在電熱蒸發皿20的側面，且動力傳動組件6不與電熱蒸發皿20直接接觸，所以整個動力裝置的壽命、可靠性有較大的提高。無需借助工具，導流風葉5很易與動力傳動組件6分離，動力傳動組件6也很易與底座8分離，便于用戶清潔底座8及電熱蒸發皿20。

為了提高烘干效率，縮短烘干時間，本發明的鍋蓋1與鍋身3采用雙層殼體中間留有空隙(簡稱中空)的結構，其中鍋蓋外層11、鍋身外層16的材料為保溫性能較好的塑料，鍋蓋內層13、鍋身內層14的材料為傳熱性能較好的金屬。溫控電熱泵19產生的熱空氣，在鍋身底座中空區熱空氣流通孔17、鍋身中空區15、鍋蓋鍋身中空區熱空氣流通孔12、鍋蓋中空區10構成的封閉空間內循環流動，為鍋身內層14、鍋蓋內層13提供熱量，加速鍋蓋1、鍋身3內壁的水汽氣化。

綜上所述，本發明的結構技術要點可概括為：一種奶瓶消毒鍋非抽氣烘干裝置，其特征在于：電機7與動力傳動組件6連接，動力傳動組件6與導流風葉5相連接；導流風葉5在電熱蒸發皿20的上方，動力傳動組件6在導流風葉5的下方，電機7在電熱蒸發皿20的側面；鍋蓋1與鍋身3為雙層殼體，中間留有空隙，其中鍋蓋外層11，鍋身外層16為保溫，鍋蓋內層13和鍋身內層14為傳熱材料，鍋蓋與鍋身連接，鍋身與鍋身底座連接；溫控電熱泵19產生熱空氣，在鍋身底座中空區熱空氣流通孔17、鍋身中空區15、鍋蓋鍋身中空區熱空氣流通孔12、鍋蓋中空區10構成的封閉空間內循環流動，為鍋身內層14、鍋蓋內層13提供熱量；鍋蓋中空區10，鍋身中空區15可用電熱材料替代，直接對鍋蓋內層13、鍋身內層14加熱。

本發明的有益效果是：解決現有產品不足之處，提供一種專業烘干裝置，使烘干過程科學，方便快捷。本發明亦可解決免水熱奶需要時間較長的難題。

附圖說明：

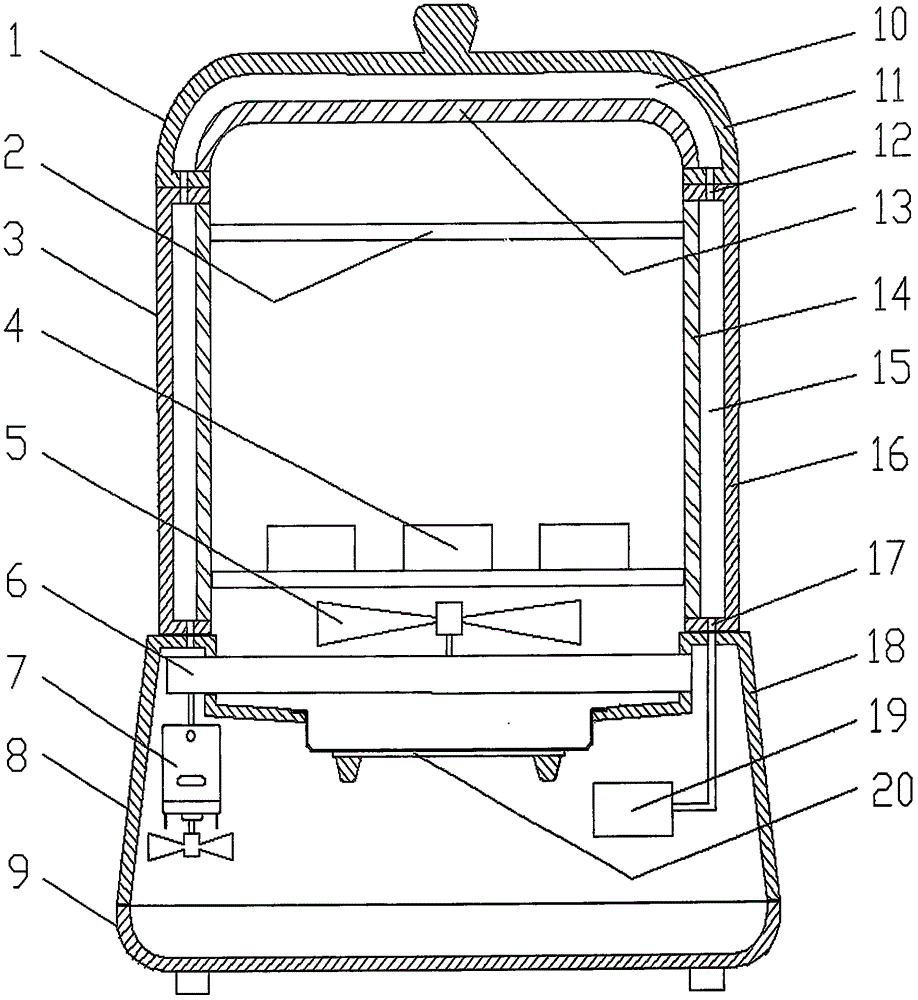

圖1為本發明其中一種形式的結構示意簡圖。

如圖所示：1為鍋蓋，2為小件盛放藍，3為鍋身，4為奶瓶盛放藍，5為導流風葉，6為動力傳動組件，7為電機，8為底座，9為底座蓋，10為鍋蓋中空區，11為鍋蓋外層，12為鍋蓋鍋身中空區熱空氣流通孔，13為鍋蓋內層，14為鍋身內層，15為鍋身中空區，16為鍋身外層，17為鍋身底座中空區熱空氣流通孔，18為底座外殼，19為溫控電熱泵，20為電熱蒸發皿。

具體實施例：

下面結合附圖，說明本發明。

本發明主要由鍋蓋1、鍋身3、底座8、導流風葉5、動力傳動組件6組成，其中鍋蓋1、鍋身3、底座8、導流風葉5、動力傳動組件6相互獨立，用戶無需借助工具即可分離；電機7的動力不是直接通過轉軸傳遞給向導流風葉5，而且通過動力傳動組件6傳遞；鍋蓋1與鍋身3采用雙層殼體中間留有空隙(簡稱中空)的結構，其中鍋蓋外層11、鍋身外層16的材料為保溫性能較好的塑料，鍋蓋內層13、鍋身內層14的材料為傳熱性能較好的金屬；溫控電熱泵19產生的熱空氣，在鍋身底座中空區熱空氣流通孔17、鍋身中空區15、鍋蓋鍋身中空區熱空氣流通孔12、鍋蓋中空區10構成的封閉空間內循環流動，為鍋身內層14、鍋蓋內層13提供熱量，加速鍋蓋1、鍋身3內壁的水汽氣化。

本發明電機通過容易裝卸的動力傳動組件與導流風葉連接，便于用戶清潔維護。鍋身鍋蓋采用中空結構，其外層采用保溫性能好的塑料，內層采用傳熱性能好的金屬，利用電熱泵產生的熱氣體，增加鍋身鍋蓋內壁的熱量，提高內壁水汽的氣化速度，從而大大縮短烘干所需要的時間。本發明亦可解決免水熱奶需要時間較長的難題。本發明使烘干過程科學，方便快捷。

本發明可有效解決現有產品不足之處，提供一種專業烘干裝置，使烘干過程科學，方便快捷。本發明亦可解決免水熱奶需要時間較長的難題。
