本實用新型涉及醫療器械技術領域，特別涉及一種呼吸科鼻子按摩裝置。

背景技術：

鼻塞是呼吸科常見的癥狀之一，鼻塞使人呼吸困難，引起吸氧量降低，讓人全身難受，嚴重時還引起頭痛，是呼吸科部分患有呼吸病的患者需要克服的一個難題，而治療鼻塞最快最直接的方法就是按摩，目前有各種各樣的針對鼻子的按摩裝置，但這些按摩裝置往往只具備單一的按摩功能，而對于諸如鼻炎、感冒等引起的鼻塞，僅僅依靠單一的按摩手段，很難起到標本兼治的功效，如能設計一種按摩鼻子的裝置，在按摩鼻子的時候同時，還可以輔助以其他的治療手段，例如給鼻子供熱進一步促進鼻子部位的血液循環、或者同時給以藥物供應達到在按摩鼻子的時候因鼻子部位血液循環加快而便于吸收藥物的效果，則對鼻子的治療具有非常大的作用。

技術實現要素：

本實用新型提供一種呼吸科鼻子按摩裝置，可以解決現有技術中，針對鼻子的按摩裝置只具備單一的按摩功能，從而不能更好的治療鼻塞等呼吸科癥狀，本實用新型在對鼻子按摩的同時，還給鼻子提供熱量以及藥物供給，以達到更好的治療鼻炎、感冒等引起的鼻塞等癥狀。

本實用新型提供了一種呼吸科鼻子按摩裝置，包括固定座以及設于固定座上的電池倉，所述固定座上還設有振動器、電熱絲以及電風扇，所述電熱絲位于振動器的右側，所述電風扇位于電熱絲的右側；所述振動器、電熱絲以及電風扇通過總開關與電池倉電連接。

較佳地，所述振動器通過支架與固定座連接；所述支架一端與固定座鉸接，另一端與振動器鉸接；支架與固定座之間還設有彈性件；固定座兩側分別設有支撐腳。

較佳地，所述的支撐腳的外側面上設有固定帶。

較佳地，所述電熱絲和電風扇設于殼體內，殼體固定于固定座上；所述殼體設有開口，所述開口與振動器相對，所述電熱絲位于殼體的開口處。

較佳地，所述電熱絲電連接有溫控器。

較佳地，所述殼體上還設有與殼體內部相連通的加藥盒。

較佳地，所述振動器電連接有振動控制開關；所述電熱絲電連接有電熱控制開關；所述電風扇電連接有調速開關。

較佳地，所述振動控制開關、電熱控制開關以及調速開關均設置在位于固定座上的控制面板上。

較佳地，所述振動器的下表面為對應貼合于人的鼻梁上的人字形凹槽，凹槽的內表面設有表層帶若干按摩凸起的硅膠層。

較佳地，所述電池倉電連接有設于固定座上的USB充電口。

本實用新型實施例中，提供了一種呼吸科鼻子按摩裝置，包括振動器、電熱絲以及電風扇，其中電熱絲和電風扇設于殼體內，殼體上還設有與殼體連通的加藥盒；本實用新型在工作的過程中，通過振動器的振動來按摩人的鼻子，與此同時，電風扇運轉將電熱絲產生的熱空氣吹散到鼻子周圍及鼻孔中，在該作用與振動器的按摩作用的共同施加下，能夠加快鼻子的血液循環，有利于治療鼻炎、感冒等引起的鼻塞等癥狀；該裝置在工作過程中，還能夠?qū)⒓铀幒兴l(fā)出來的治療鼻子的藥物以及濕熱水汽隨著熱空氣一起帶入患者鼻子內，進一步起到了治療鼻炎、感冒等所引起的鼻塞等癥狀。

附圖說明

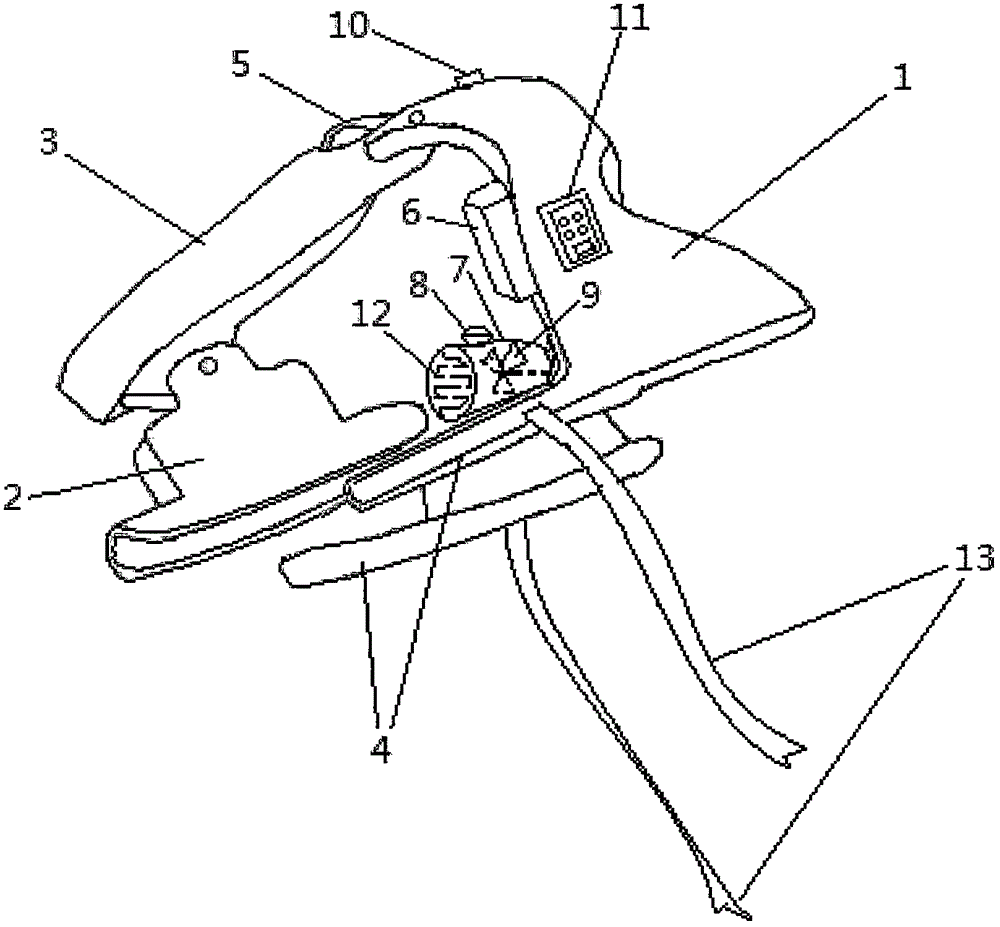

圖1為本實用新型提供的一種呼吸科鼻子按摩裝置結構示意圖。

附圖標記說明：

1、固定座；2、振動器；3、支架；4、支撐腳；5、彈性件；6、電池倉；7、殼體；8、加藥盒；9、電風扇；10、總開關；11、控制面板；12、電熱絲；13、固定帶。

具體實施方式

下面結合附圖，對本實用新型的一個具體實施方式進行詳細描述，但應當理解本實用新型的保護范圍并不受具體實施方式的限制。

如圖1所示，本實用新型實施例提供了一種呼吸科鼻子按摩裝置，包括固定座1以及設于固定座1上的電池倉6，所述固定座1上還設有振動器2、電熱絲12以及電風扇9，所述電熱絲12位于振動器2的右側，所述電風扇9位于電熱絲12的右側；所述振動器2、電熱絲12以及電風扇9通過總開關10與電池倉6電連接。本實用新型實施例通過振動器能夠給人的鼻子進行按摩，同時開啟電風扇將電熱絲產生的熱空氣吹進人的鼻孔內，在振動按摩和熱空氣的共同作用下，能夠加快患者鼻子堵塞等癥狀的治愈。，其原理是：按摩的同時，熱空氣進入鼻腔后，會使黏膜內的血管擴張，血流加速的同時，增加了黏膜內細胞外液中“水份”回吸收的速度，減輕黏膜的水腫，從而改善了鼻塞的癥狀。

進一步地，所述振動器2通過支架3與固定座1連接；所述支架3一端與固定座1鉸接，另一端與振動器2鉸接；支架3與固定座1之間還設有彈性件5；固定座1兩側分別設有支撐腳4。支架與固定座鉸接再配合彈性片，可以使支架相對固定座彈性浮動旋轉，在圖1中，彈性片5位于支架和固定座連接處的上方位置，對支架形成向下的壓力，在振動按摩的過程中，能夠使振動器緊貼患者的鼻子。

進一步地，所述的支撐腳4的外側面上設有固定帶13，固定帶用于將本裝置固定在人的頭上，省去了在按摩的過程中需要人用手去扶拿按摩裝置的麻煩。

進一步地，所述電熱絲12和電風扇9設于殼體7內，殼體7固定于固定座1上；所述殼體7設有開口，所述開口與振動器2相對，所述電熱絲12位于殼體7的開口處。電熱絲發熱容易燙傷人，風扇旋轉也容易碰到外物，因此將它們置于殼體內，類似一個電吹風，起到了安全可靠的作用。

進一步地，所述電熱絲12電連接有溫控器。溫控器保證了電熱絲工作在人體可接受的溫度范圍內，溫控器可對電熱絲的工作在一定范圍內進行自動控制。

進一步地，所述殼體7上還設有與殼體7內部相連通的加藥盒8。加藥盒里可以放上藥棉和藥水，或者放置薄荷等能夠起到提神醒腦作用的藥物。如果直接在裝有藥棉的加藥盒里添加水，可以在按摩的過程中將濕熱水汽吹進人的鼻孔內，也有利于緩解感冒等鼻塞癥狀。

進一步地，所述振動器2電連接有振動控制開關，振動控制開關關閉時可只使用加熱吹風的功能；所述電熱絲12電連接有電熱控制開關；所述電風扇9電連接有調速開關。同樣，如果不想要加熱功能也可關閉電熱控制開關，此時可將電風扇的調速開關打到關閉檔，電風扇的調速開關可以根據患者的需要調節風的速度和強度。

進一步地，所述振動控制開關、電熱控制開關以及調速開關均設置在位于固定座1上的控制面板11上。將這些開關集中設置在一起便于各個分開關的操作。

進一步地，所述振動器2的下表面為對應貼合于人的鼻梁上的人字形凹槽，凹槽的內表面設有表層帶若干按摩凸起的硅膠層。硅膠柔軟，對人的皮膚沒傷害，按摩凸起能夠增加按摩效果。

進一步地，所述電池倉6電連接有設于固定座1上的USB充電口，可以隨時通過USB充電口給電池倉內的充電電池充電。

綜上所述，本實用新型實施例提供的一種呼吸科鼻子按摩裝置，包括振動器、電熱絲以及電風扇，其中電熱絲和電風扇設于殼體內，殼體上還設有與殼體連通的加藥盒；本實用新型在工作的過程中，通過振動器的振動來按摩人的鼻子，與此同時，電風扇運轉將電熱絲產生的熱空氣吹散到鼻子周圍及鼻孔中，在該作用與振動器的按摩作用的共同施加下，能夠加快鼻子的血液循環，有利于治療鼻炎、感冒等引起的鼻塞等癥狀；該裝置在工作過程中，還能夠?qū)⒓铀幒兴l(fā)出來的治療鼻子的藥物以及濕熱水汽隨著熱空氣一起帶入患者鼻子內，進一步起到了治療鼻炎、感冒等所引起的鼻塞等癥狀。支撐腳上所設的固定帶可以將本裝置固定到人的頭上。

以上公開的僅為本實用新型的幾個具體實施例，但是，本實用新型實施例并非局限于此，任何本領域的技術人員能思之的變化都應落入本實用新型的保護范圍。
