本實用新型涉及一次性個人衛生用品生產設備制造領域，尤其涉及一種減少棉芯成型結塊的裝置。

背景技術：

在衛生巾、護墊、紙尿褲、成人尿褲等一次性衛生用品中，棉芯吸收體起著至關重要的作用。它是吸收人體產生的液體排泄物的最主要的功能部分。因此，制作出能夠快速、大量吸收液體排泄物的棉芯吸收體是一次性衛生用品的重中之重。目前國內常見的棉芯制作工藝是在木漿粉碎與模輪成型中間的成型倉內進行隔板分區。這樣能夠制作出層次分明、快速吸收的棉芯吸收體。但是在成型倉內加入了隔板分區，容易使木漿粉碎體在隔板處出現堆積導致結塊棉芯的出現。結塊棉芯容易使衛生用品在使用過程中出現棉芯斷層的情況，造成使用者不好的產品體驗感受。

技術實現要素：

因此，針對上述的問題，本實用新型提出一種有效解決分隔板所造成的棉芯結塊現象的裝置。

為達到上述目的，本實用新型是通過以下技術方案實現的：一種減少棉芯成型結塊的裝置，其設于棉芯成型裝置的棉芯成型倉內，包括分隔板，所述分隔板頂端由中空的管道制成，所述管道頂部鉆有數排小孔，所述管道一端設有氣管接頭，所述氣管接頭動與設于棉芯成型裝置上的氣動元件連接。

進一步的改進，所述分隔板繞頂端可轉動地設于棉芯成型倉內。

進一步的改進，所述隔板頂端為圓弧狀。

通過采用前述技術方案，本實用新型的有益效果是：本實用新型通過氣動元件控制氣管接頭向分隔板頂端的管道內吹氣，由于管道頂端設有小孔，氣體從管道內通過小孔吹出，使在棉芯制作的時候，棉芯成型倉內快速下落的木漿粉碎體因持續吹氣而不會接觸堆積到分隔板頂端部分，從減少棉芯結塊；進一步，分隔板可繞頂端轉動，有利于根據棉芯的需求，實時改變分隔板與棉芯成型倉的夾角，從而改變吸附膜輪上棉芯的分布狀況。

附圖說明

圖1是本實用新型的結構示意圖；

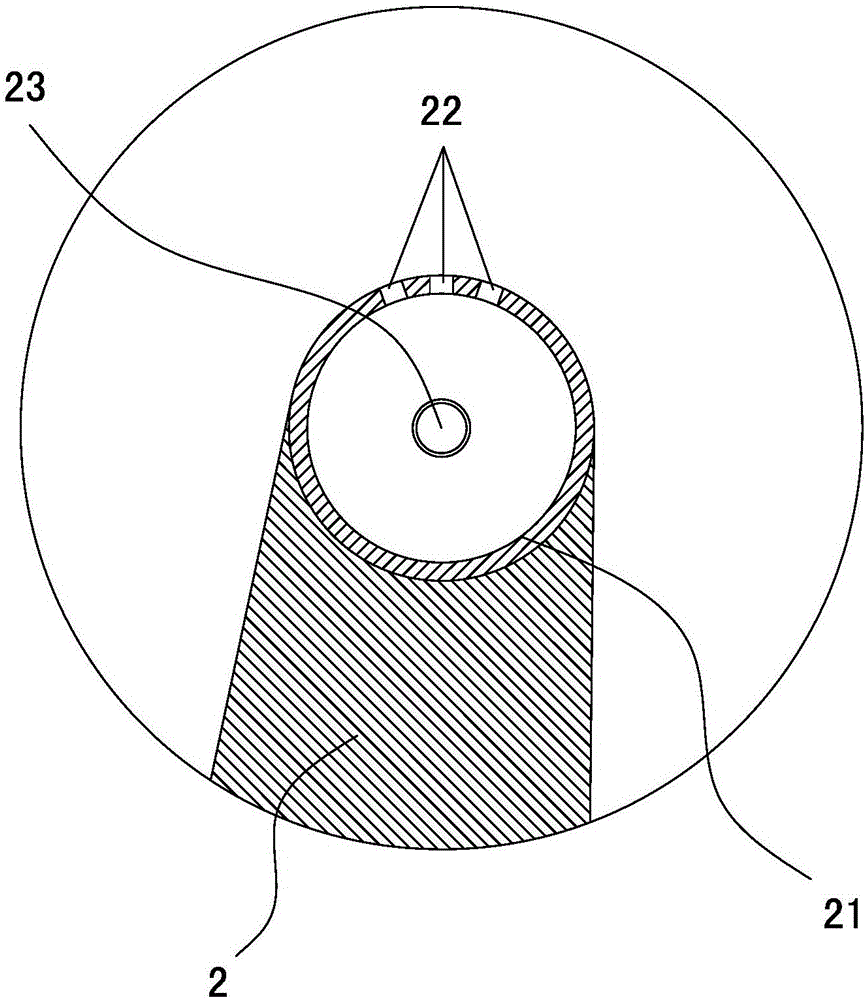

圖2是圖1中A處放大圖。

具體實施方式

　　下面結合附圖對本實用新型作進一步說明：

參考圖1至圖2，本實施例公開一種減少棉芯成型結塊的裝置，其設于棉芯成型裝置的棉芯成型倉1內，包括分隔板2，所述分隔板2繞頂端可轉動地設于棉芯成型倉1內，所述分隔板2頂端為圓弧狀，所述分隔板2頂端由中空的管道21制成，所述管道21頂部鉆有數排小孔22，所述管道21一端設有氣管接頭23，所述氣管接頭23與設于棉芯成型裝置上的氣動元件（圖中未標出）連接。

本實用新型通過氣動元件控制氣管接頭23向分隔板2頂端的管道21內吹氣，由于管道21頂端設有小孔22，氣體從管道21內通過小孔22吹出，使在棉芯制作的時候，棉芯成型倉1內快速下落的木漿粉碎體因持續吹氣而不會接觸堆積到分隔板2頂端部分，從減少棉芯結塊。同時，分隔板可繞頂端轉動，有利于根據棉芯的需求，實時改變分隔板與棉芯成型倉的夾角，從而改變吸附膜輪上棉芯的分布狀況。

盡管結合優選實施方案具體展示和介紹了本實用新型，但所屬領域的技術人員應該明白，在不脫離所附權利要求書所限定的本實用新型的精神和范圍內，在形式上和細節上可以對本實用新型做出各種變化，均為本實用新型的保護范圍。
