本實用新型涉及一種腔鏡器械電動清洗器。

背景技術：

隨著微創外科的迅猛發展，腔鏡手術已經成為一項重要的診療方法。腔鏡手術中需要使用到超聲刀、立克速、雙極等帶電的精密切割、止血的腔鏡器械。腔鏡器械的特點為：器械精密度高且價格昂貴；結構復雜，關節、軸節、齒槽多不易清洗，特別在高溫的使用情況下，組織及血液易結痂于鉗尖及腔隙，以至于特別不易清洗及處理。器械清洗不干凈會影響滅菌效果，甚至?xí)p壞器械。目前無專用的腔鏡器械清洗設備，多是采用市場上的軟毛巾清洗設備，存在清洗不夠徹底，清洗效果不好的缺點。且現有操作中一般需要人工清洗，浪費人力，清洗效率低。

技術實現要素：

本實用新型要解決的技術問題是：提供一種結構合理、清洗效果好、適用范圍廣、不需要人工清洗的腔鏡器械電動清洗器，解決了上述現有技術中存在的問題。

解決上述技術問題的技術方案是：一種腔鏡器械電動清洗器，包括電機、支架、外固定透明桶和內旋轉桶，所述的內旋轉桶內設置有毛刷，內旋轉桶上開有多個通孔，所述的內旋轉桶置于外固定透明桶內，內旋轉桶底端連接有轉軸，轉軸上安裝有錐齒輪Ⅰ，所述的電機輸出軸上安裝有錐齒輪Ⅱ，錐齒輪Ⅰ和錐齒輪Ⅱ嚙合，所述的支架包括上固定環、底板、連接桿和至少兩根伸縮支撐桿，伸縮支撐桿底端固定在底板上，上固定環通過連接桿連接在伸縮支撐桿的頂端，所述的外固定透明桶位于支架內并通過固定桿連接在伸縮支撐桿上，所述的錐齒輪Ⅰ通過固定軸和軸承安裝在底板上，所述的外固定透明桶內壁上還設置有加熱層，外固定透明桶上還設置有帶有底蓋的多酶洗液加入槽，所述的外固定透明桶和多酶洗液加入槽上均設置有刻度值。

所述的毛刷包括設置在內旋轉桶底部的豎向刷毛和位于豎向刷毛上方連接在內旋轉桶內壁上的橫向刷毛。

所述的伸縮支撐桿設置有三根，伸縮支撐桿是由中空的固定桿和套裝在固定桿內的活動桿構成，所述的外固定透明桶分別通過三根固定桿連接在三根伸縮支撐桿的固定桿上。

所述的外固定透明桶底部設置有洗液排放口。

由于采用上述結構，本實用新型具有以下有益效果：

1、本實用新型采用旋轉的內桶和固定的外桶設計，再加上多酶溶液的浸泡和加溫處理，能夠達到很好的清洗效果。

2、本實用新型能夠適用于長短不一各種型號的腔鏡機械，使用范圍廣。

3、本實用新型采用電力為動力，替代了目前手工清洗的操作文方式，減少了人力成本，提高了工作效率。

4、本實用新型體積小，重量輕，操作方便，易于存放及使用。

下面，結合附圖和實施例對本實用新型之腔鏡器械電動清洗器的技術特征作進一步的說明。

附圖說明

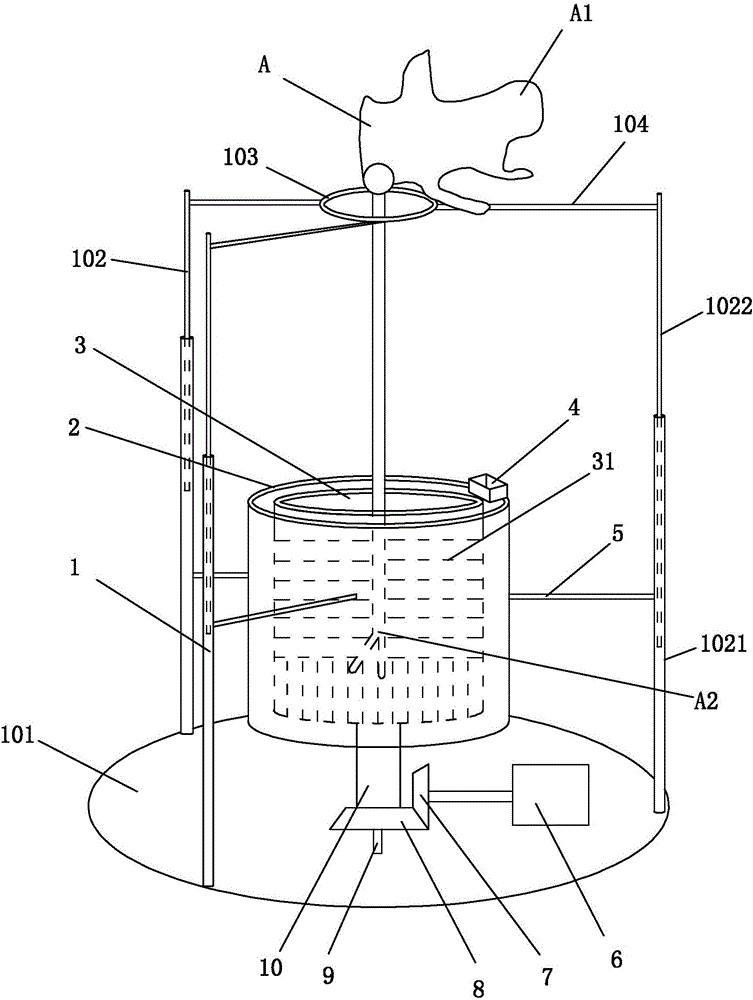

圖1：本實用新型之腔鏡器械電動清洗器結構示意圖。

圖2：本實用新型之外固定透明桶和內旋轉桶結構示意圖。

圖中：1-支架，101-底板，102-伸縮支撐桿，103-上固定環，104-連接桿，2-外固定透明桶，3-內旋轉桶，31-毛刷，32-通孔，4-多酶洗液加入槽，5-固定桿，6-電機，7-錐齒輪Ⅱ，8-錐齒輪Ⅰ，9-固定軸，10-轉軸，11-加熱層。

A-超聲刀，A1-手柄，A2-需清洗部份。

具體實施方式

實施例1：一種腔鏡器械電動清洗器，如圖1-圖2所示，包括電機6、支架1、外固定透明桶2和內旋轉桶3，所述的內旋轉桶3內設置有毛刷31，內旋轉桶上開有多個通孔32，通孔使外固定透明桶2和內旋轉桶3之間相互連通，所述的內旋轉桶3置于外固定透明桶2內，內旋轉桶3底端連接有轉軸10，轉軸上安裝有錐齒輪Ⅰ8，所述的電機輸出軸上安裝有錐齒輪Ⅱ7，錐齒輪Ⅰ和錐齒輪Ⅱ嚙合。電機通過相互嚙合的錐齒輪Ⅰ和錐齒輪Ⅱ使轉軸10轉動，從而帶動內旋轉桶3旋轉。所述的支架1包括上固定環103、底板101、連接桿104和至少兩根伸縮支撐桿102，伸縮支撐桿底端固定在底板上，上固定環通過連接桿連接在伸縮支撐桿的頂端，所述的外固定透明桶2位于支架內并通過固定桿5連接在伸縮支撐桿102上，所述的錐齒輪Ⅰ8通過固定軸9和軸承安裝在底板101上。所述的電機6安裝在底板101上。所述的外固定透明桶2內壁上還設置有加熱層11，外固定透明桶2上還設置有帶有底蓋的多酶洗液加入槽4，所述的外固定透明桶和多酶洗液加入槽上均設置有刻度值。所述的外固定透明桶2底部設置有洗液排放口。

本實施例中，所述的毛刷31包括設置在內旋轉桶3底部的豎向刷毛和位于豎向刷毛上方連接在內旋轉桶內壁上的橫向刷毛。作為一種變換，毛刷31刷毛的設置方向可以根據實際情況確定，可以全部是豎向刷毛、橫向刷毛或傾斜刷毛，或是多種刷毛的組合。

本實施例中，伸縮支撐桿102是由中空的固定桿1021和套裝在固定桿內的活動桿1022構成，通過活動桿伸出固定桿外的長度可以調節伸縮支撐桿的總長度。所述的伸縮支撐桿102設置有三根，所述的外固定透明桶2分別通過三根固定桿5連接在三根伸縮支撐桿102的固定桿1021上，上固定環103分別通過三根連接桿104連接在伸縮支撐桿的活動桿1022上。作為一種變換，伸縮支撐桿102的數量和具體結構可以根據實際情況確定。

本實施例中還設置有控制系統，通過控制系統設定內旋轉桶的轉動時間，并可選擇旋轉的方向，可以控制溫度。一定的加溫，可以更好的軟化結痂，使污垢更易于清除。

實施例1的清洗方法，具體清洗步驟為：

⑴將腔鏡器械放入支架1內，腔鏡器械的手柄位于上固定環103上，調整伸縮支撐桿102使腔鏡器械需清洗部份（一般為鉗尖）位于內旋轉桶3內，

⑵采用多酶溶液浸泡腔鏡器械需清洗部份，多酶溶液的加入量以能夠浸泡腔鏡器械需清洗部份為準，多酶溶液是由水和多酶洗液混合組成，根據多酶溶液的需要量和需要濃度計算出水和多酶洗液的使用量，將水加入到外固定透明桶2中，通過外固定透明桶上的刻度值計量水的加入量，再將多酶洗液加入到多酶洗液加入槽4中，通過多酶洗液加入槽上的刻度值計量多酶洗液的加入量，然后打開多酶洗液加入槽4的底蓋，再多酶洗液加入到外固定透明桶2中，啟動電機，帶動內旋轉桶3旋轉，將水和多酶洗液混合均勻得到多酶溶液，同時通過加熱層11將多酶溶液加熱至50～60℃，然后關閉電機，采用多酶溶液浸泡腔鏡器械需清洗部份10～20min，浸泡過程多酶溶液維持在50～60℃，

⑶啟動電機，帶動內旋轉桶3旋轉，通過多酶溶液和毛刷31對腔鏡器械需清洗部份進行清洗，清洗過程多酶溶液維持在50～60℃，清洗10～20min后，關閉電機，清洗結束，將多酶溶液從外固定透明桶2上的洗液排放口排出。

內旋轉桶3的轉速為100～200轉/分鐘。
