本實用新型涉及生活用品技術領域，更具體的說，涉及一種蒸臉器。

背景技術：

蒸臉器是現代一種比較先進的專業家用補水美容儀器，基本原理是通過科技手段，把水轉化成納米級較高溫度的霧狀粒子，使毛孔打開，疏通毛孔，幫助肌膚排毒，加快血液循環，消除污垢，消減黑斑與皺紋，使面部紅潤細膩，潔白光滑，健康飽滿。

目前的蒸臉器上均安裝有霧化裝置，霧化裝置可將從水箱組件流入其內部的水霧化并將霧化的水蒸汽往外噴出，但是現有的霧化裝置結構相對較為復雜，效率低，并且在實際使用過程中容易出現問題，可靠性低。

技術實現要素：

本實用新型的主要目的在于克服上述現有技術的不足，提供一種蒸臉器。

上述目的是通過如下技術方案來實現的：

一種蒸臉器，包括外殼、水箱組件、霧化裝置和控制組件，霧化裝置和控制組件安裝在外殼里面，控制組件控制所述霧化裝置工作，在外殼上開設有水箱腔體，水箱組件安裝在所述水箱腔體里面，并且水箱組件和所述霧化裝置接通，霧化裝置可將從水箱組件流入其內部的水霧化并將霧化的水蒸汽往外噴出，所述霧化裝置包括發熱架、PTC發熱體、霧氣倉、霧氣倉蓋和出氣嘴，其中發熱架與所述水箱組件接通，PTC發熱體安裝在發熱架的側面上，霧氣倉、霧氣倉蓋和出氣嘴依次安裝在所述發熱架上。

在一些實施方式中，所述PTC發熱體與發熱架之間設置有方型密封圈，并且PTC發熱體與發熱架之間是通過螺絲安裝在一起的。

在一些實施方式中，所述霧氣倉與發熱架之間設置有O型密封圈，并且霧氣倉與發熱架之間是通過螺絲安裝在一起的。

在一些實施方式中，所述外殼的頂部開設有水蒸汽出口，所述出氣嘴位于水蒸汽出口中。

在一些實施方式中，所述外殼頂部的水蒸汽出口處安裝有氣口下蓋，在氣口下蓋上安裝有氣口上蓋，所述氣口下蓋與氣口上蓋之間通過螺絲固定在一起。

在一些實施方式中，所述水箱組件和發熱架之間是通過連接管接通的。

在一些實施方式中，所述外殼里面安裝有紫外線燈。

在一些實施方式中，所述外殼包括上殼體和下殼體，上殼體和下殼體組裝在一起形成所述外殼，在下殼體上安裝有第一支架。

在一些實施方式中，所述控制組件連接有電源線，在外殼上安裝有線套，電源線從所述線套中往外伸出。

本實用新型的蒸臉器，其霧氣裝置的結構簡單、緊湊，并且PTC發熱體具有熱阻小、換熱效率高的優點，并且在實際使用過程中其安全可靠，不會產生水蒸汽過熱等其他問題，極大地保障用戶的人身安全。

附圖說明

圖1是實施例中蒸臉器的立體示意圖；

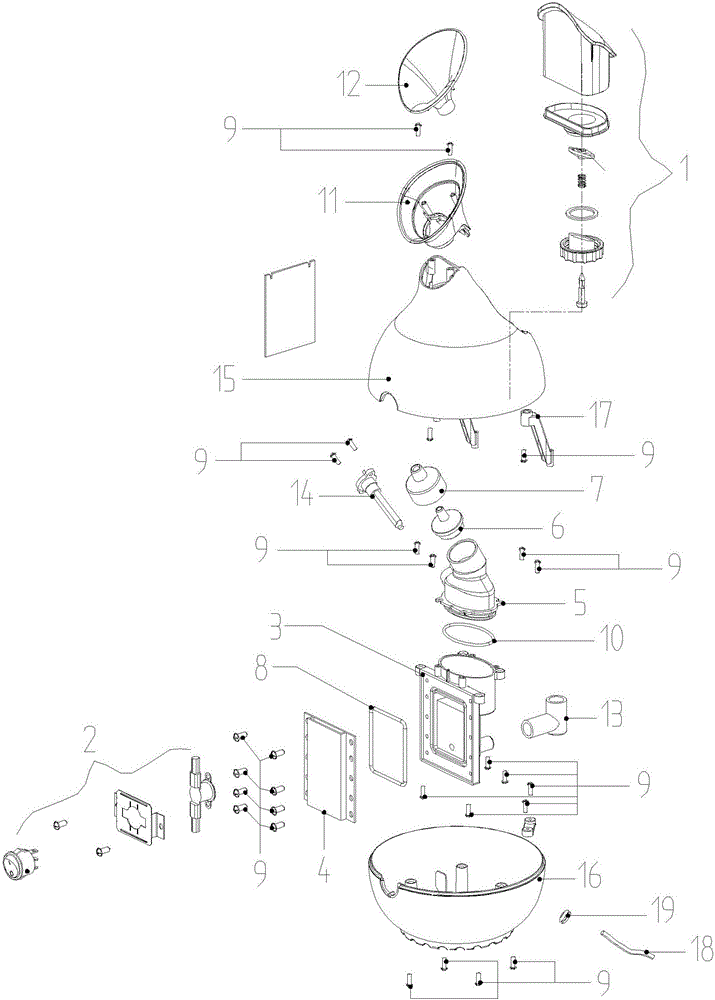

圖2是實施例中蒸臉器的分解示意圖。

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

如圖1和圖2所示，本實施例是一種蒸臉器，包括外殼、水箱組件1、霧化裝置和控制組件2，霧化裝置和控制組件2安裝在外殼里面，控制組件2控制所述霧化裝置工作，在外殼上開設有水箱腔體，水箱組件1安裝在所述水箱腔體里面，并且水箱組件1和所述霧化裝置接通，霧化裝置可將從水箱組件1流入其內部的水霧化并將霧化的水蒸汽往外噴出，所述霧化裝置包括發熱架3、PTC發熱體4、霧氣倉5、霧氣倉蓋6和出氣嘴7，其中發熱架3與所述水箱組件1接通，PTC發熱體4安裝在發熱架3的側面上，霧氣倉5、霧氣倉蓋6和出氣嘴7依次安裝在所述發熱架4上。其霧氣裝置的結構簡單、緊湊，并且PTC發熱體4具有熱阻小、換熱效率高的優點，并且在實際使用過程中其安全可靠，不會產生水蒸汽過熱等其他問題，極大地保障用戶的人身安全。

PTC發熱體4由鍍鋅外壓板、不銹鋼波紋狀彈簧片、鍍鋅內壓板、單層鋁散熱件、ptc發熱片、雙層鋁散熱件、鍍鎳銅電極端子和pps高溫塑膠電極護套所組成。該產品由于采用u型波紋狀散熱片，提高了其散熱率，且綜合了膠粘和機械式的優點，并充分考慮到PTC發熱體在工作時的各種熱、電現象，其結合力強，導熱、散熱性能優良，效率高，安全可靠。該類型PTC發熱體有熱阻小、換熱效率高的優點，是一種自動恒溫、省電的電加熱器。它的一大突出特點在于安全性能上，即遇風機故障停轉時，PTC發熱體因得不到充分散熱，其功率會自動急劇下降，此時發熱體的表面溫度維持在控制的溫度左右，從而不致產生如電熱管類加熱器的表面“發紅”現象。此外，PTC發熱體4具有健康環保無膠粘合更健康、超長耐用無氧化，使用壽命長達6000小時、發熱迅速鋁片更緊湊，熱效更高等優點。

優選地，在PTC發熱體4與發熱架3之間設置有方型密封圈8，通過設置方型密封圈8可確保PTC發熱體4與發熱架3之間安裝的密封性，提高產品使用的可靠性。并且PTC發熱體4與發熱架3之間是通過螺絲9安裝在一起的，其結構簡單，安裝方便、可靠。

優選地，在霧氣倉5與發熱架3之間設置有O型密封圈10，通過設置O型密封圈10可確保霧氣倉5與發熱架3之間安裝的密封性，使得已經霧化的水蒸汽不會從霧氣倉5與發熱架3之間往外泄露。并且霧氣倉5與發熱架3之間是通過螺絲9安裝在一起的，其結構簡單，安裝方便、可靠。

優選地，在外殼的頂部開設有水蒸汽出口，所述出氣嘴7位于水蒸汽出口中。

優選地，在外殼頂部的水蒸汽出口處安裝有氣口下蓋11，在氣口下蓋11上安裝有氣口上蓋12，所述氣口下蓋11與氣口上蓋12之間通過螺絲9固定在一起。其結構簡單，安裝方便，并且方便用戶的使用，提高用戶的使用體驗。

優選地，所述水箱組件1和發熱架3之間是通過連接管13接通的。其結構簡單，安裝方便，保證水箱組件1和發熱架3之間連接的可靠性，不會出現漏水的情況。

優選地，在外殼里面安裝有紫外線燈14。通過在外殼里面安裝紫外線燈14，紫外線燈14可對外殼里面進行殺菌消毒，從而保證整個產品的衛生安全。

優選地，所述外殼包括上殼體15和下殼體16，上殼體15和下殼體16組裝在一起形成所述外殼，在下殼體16上安裝有第一支架17。所述外殼的結構簡單，組裝也方便，并且極大地方便霧化裝置和控制組件2的安裝。安裝時，先將霧化裝置和控制組件2安裝在下殼體16上后，再把上殼體15安裝在下殼體16上。優選地，上殼體15和下殼體16之間時通過螺絲9固定在一起的。

優選地，所述控制組件2連接有電源線18，在外殼上安裝有線套19，電源線18從所述線套19中往外伸出。其結構簡單，電源線18的安裝、穿設方便，并且可以有效保證所述外殼的密封性，避免外殼里面的零部件輕易受到污染或者損壞。

以上所述的僅是本實用新型的一些實施方式。對于本領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。
