本實用新型屬于醫療器具技術領域，涉及糖尿病患者注射胰島素所

使用的工具，具體說是一種胰島素泵保護外套。

背景技術：

注射胰島素是一種有效控制糖尿病患者血糖的治療方法，目前注射胰島素通常有兩種方法：一種是每日分幾次用注射器向體內注射入一定劑量的胰島素；另一種是用胰島素泵通過一條與人體相連的軟管向體內持續輸注胰島素，這種方法模擬人體健康胰腺分泌胰島素的生理模式，已被糖尿病患者廣泛采用。

目前，胰島素泵通常封裝成一體，通過輸注導管與身體連接。胰島素泵內部包含有一個注射胰島素的泵體、存放短效胰島素的儲藥器，表面有一個顯示屏及一些設置按鈕，用于設置泵的程序，胰島素泵在設置好的程序控制下推動胰島素緩慢地、持續不斷地從儲藥器經輸注導管進入皮下。胰島素泵配置有一個帶有卡別的外套，患者使用時通過卡別將泵夾在腰帶上。

這種將胰島素泵夾在腰帶上的方法存在如下弊病：

1.由于胰島素泵不允許進入高磁場，高磁場會導致儀器永久性損壞，也就是說，病號不能佩戴上胰島素泵做X線、磁共振等檢查，但大多數糖尿病患者都需要定期做這些檢查，卡在腰帶上的胰島素泵被衣物遮蓋，容易忘記，特別是老年患者，記憶力差，帶胰島素泵做X線、磁共振等檢查的事常有發生，胰島素泵的價格一般在4-10多萬元，這會給醫院或患者造成很大的經濟損失。

2. 胰島素泵只能夾在腰帶上，位置受腰帶限制，如果患者褲子是松緊帶式（如患者住院期間穿病號服），就固定不牢，容易滑脫，尤其是在夏季，胰島素泵掉落現象更為顯著，這樣，胰島素泵跌落或受到磕碰也容易損壞。

3. 胰島素泵本身會產生輻射，危害人體健康。

4、胰島素泵夾在腰帶上，操作使用也不太方便。

技術實現要素：

本實用新型為解決現有技術存在的上述問題，提供一種胰島素泵保護外套，佩戴方便且位置醒目，不易發生X線、磁共振等設備損壞胰島素泵的現象，操作方便，使用安全可靠。

本實用新型的目的是通過以下技術方案實現的：一種胰島素泵保護外套，包括袋狀外套，其特征在于，所述袋狀外套為上端開口的軟質袋，所述袋狀外套上端開口一周設置收緊帶，所述收緊帶與一掛帶連接，所述袋狀外套外側面上設置警示標貼。

對上述技術方案的改進：所述警示標貼正面上設置反光層。

對上述技術方案的進一步改進：所述袋狀外套的底部設置一隔層，在隔層的外側面上設置有呼救按鈕、蜂鳴器和指示燈，所述呼救按鈕、蜂鳴器及指示燈與一電池相連，所述電池設置在所述隔層內部。

對上述技術方案的進一步改進：所述的收緊帶上設置拉扣，所述收緊帶穿過所述拉扣的一端與所述掛帶連接。

對上述技術方案的進一步改進：所述袋狀外套采用防輻射面料制成。

對上述技術方案的進一步改進：所述袋狀外套上設置透明觀測窗，所述袋狀外套靠近所述透明觀測窗處設置LED照明燈，所述LED照明燈與所述的電池連接。

對上述技術方案的進一步改進：所述的袋狀外套為雙層結構，所述雙層結構形成充氣腔，袋狀外套上設置有充氣口。

對上述技術方案的進一步改進：所述袋狀外套外側面為紡織面料，內側面設置海綿層。

本實用新型的優點和積極效果是：

1、本實用新型的胰島素泵保護外套為上端開口的軟質袋，在袋狀外套上端開口一周設置收緊帶，并將收緊帶與一掛帶連接。將胰島素泵置于本實用新型的胰島素泵保護外套內，就可以通過掛帶將胰島素泵佩戴在胸前，不受腰帶的限制，不管穿什么褲子，都不影響佩戴，也不會被衣服蓋住。拉扣收緊袋口的設計既使用方便快捷，又可將胰島素泵牢固收納在套體內，防止滑出或跌落造成的損壞。

2、本實用新型還在袋狀外套外側面上設置警示標貼，警示標貼正面上設置反光層，佩戴位置醒目，有效地提示患者和醫護人員注意，避免帶胰島素泵做X線、磁共振等檢查時造成損壞，以防給醫院或患者造成經濟損失。

3、本實用新型還在袋狀外套上附帶設置的報警功能，可在患者遇到緊急情況時，及時發出呼救。

4、本實用新型在袋狀外套上設置透明觀測窗，并在袋狀外套靠近透明觀測窗處設置LED照明燈。不用取出胰島素泵，就能直接觀察到胰島素泵的工作狀態以及胰島素的使用情況，即使在光線黑暗的環境下也可以觀測和操作。

5、本實用新型的袋狀外套采用防輻射面料制成，可以避免人體受到輻射。

6、本實用新型的結構簡單，制作成本低。

附圖說明

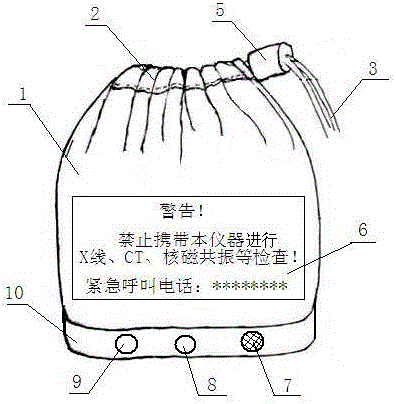

圖1是本實用新型一種胰島素泵保護外套在開口打開狀態的結構示意圖；

圖2是本實用新型一種胰島素泵保護外套在開口收攏狀態的示意圖。

圖中標號為：1-袋狀外套、2-開口、3-收緊帶、4-掛帶、5-拉扣、6-警示標貼、7-蜂鳴器、8-指示燈、9-呼救按鈕、10-隔層。

具體實施方式

以下結合附圖對本實用新型作進一步詳細描述：

參見圖1-圖2，本實用新型一種胰島素泵保護外套的實施例，包括袋狀外套1，袋狀外套1為上端開口2的軟質袋，在袋狀外套1上端開口2一周設置收緊帶3，將收緊帶3與一掛帶4連接，在袋狀外套1外側面上設置警示標貼6，警示標貼6有警示字符，警示字符包括：禁止攜帶本儀器行X線、CT、核磁共振等檢查！”等內容。為了使警示標貼6更加醒目，在警示標貼6正面上設置反光層。

具體而言：在袋狀外套1的底部設置一隔層10，在隔層10的外側面上設置有呼救按鈕9、蜂鳴器7和指示燈8，所述呼救按鈕9、蜂鳴器7及指示燈8與一電池相連，將電池設置在所述隔層10的內部。患者如遇緊急情況可按下呼救按鈕9，蜂鳴器7發出報警聲，同時指示燈8閃爍，實施呼救。

在收緊帶3上設置拉扣5，收緊帶3穿過上述拉扣5的一端與掛帶4的下端連接，掛帶4的上端為環形。

為了避免患者受到胰島素泵的輻射，袋狀外套1采用防輻射面料制成。

在袋狀外套1上設置透明觀測窗，在袋狀外套1靠近透明觀測窗處設置LED照明燈， LED照明燈與上述的電池連接。不用取出胰島素泵，就能直接觀察到胰島素泵的工作狀態以及胰島素的使用情況，打開LED照明燈，這樣在光線黑暗的環境下也可以觀測和操作胰島素泵。

袋狀外套1可以是雙層結構，由雙層結構形成充氣腔，袋狀外套1上設置有充氣口，通過充氣咀充氣后，袋狀外套1即使墮落或受到碰撞，可以保護其中的胰島素泵不會損壞。

另外，袋狀外套1外側面為紡織面料，內側面設置海綿層。這樣，袋狀外套1即使受到碰撞，也可以保護其中的胰島素泵不會損壞。

使用時，將掛帶4套在脖子上，按住拉扣5上的彈簧按鈕將開口2撐開，將胰島素泵放入袋狀外套1內，并將輸注導管從設置在袋狀外套1引出，再按住拉扣5收攏開口2既可。

當患者攜帶胰島素泵準備進行X線、磁共振等檢查時，由于佩戴位置醒目，且警示標貼6正面上設置反光層，醫護人員能夠及時發現，會讓患者先摘下佩戴的胰島素泵，再進行X線、磁共振等檢查，避免胰島素泵受到X線、磁共振等設備造成損壞。

當然，上述說明并非是對本實用新型的限制，本實用新型也并不限于上述舉例，本技術領域的普通技術人員，在本實用新型的實質范圍內，所做出的變化、改型、添加或替換，也應屬于本實用新型的保護范圍。
