本實用新型涉及箱包技術領域，特別涉及一種盲人適用的智能導盲背包。

背景技術：

盲人導航系統由導航儀終端、無線輔助中心和監控中心組成。導航儀終端安裝GPS接收、GPRS/GSM數據傳送、Zigbee通信、電子羅盤等單元。在盲人通過十字路口時，可以確定盲人具體位置和朝向，無線輔助中心提供交通燈的狀態并對盲人進行準確定位。當盲人迷路時，可以通過GPS接收經緯度信息，同時發送給監控中心或者家人來獲得幫助。監控中心接收到盲人位置信息并處理后回傳導航信息，也可進行人工語音導航。但是，其均需借助一些外部設備來實現上述功能，例如導盲拐杖、導盲眼鏡等。拐杖、眼鏡等均不太實用，其本身的攜帶就會對盲人造成困擾，因此，如何對盲人進行有效導盲，又不會對其攜帶造成困擾成為當下的一個重要研究課題。

技術實現要素：

本實用新型的目的是提供一種智能導盲背包，目的在于為通過震感來指引盲人，為盲人提供有效的導盲功能,指引盲人通過最短和相對安全的路徑到達目的地。

為解決上述問題，本實用新型實施例提供一種智能導盲背包，包括背包主體和設于所述背包主體上的背帶，所述背包主體上設有GPS感應器，所述背帶上設有至少兩個不同位置的震動模塊，至少兩個所述的震動模塊均耦接所述GPS感應器，不同震動模塊均接收GPS感應器的實時導盲指令并使相應震動模塊產生震動。

作為一種實施方式，所述背帶上設有調節模塊，所述調節模塊耦接所述震動模塊，用于調節震動模塊的工作狀態。

作為一種實施方式，所述背帶上設有錄音模塊，用于聲音錄制。

作為一種實施方式，所述GPS感應器包括藍牙模塊，所述藍牙模塊用于與個人設備進行數據交換。

作為一種實施方式，所述背帶包括左背帶，所述左背帶上設有至少一個所述的震動模塊，所述錄音模塊設于左背帶長度方向的中間位置。

作為一種實施方式，所述背帶包括右背帶，所述右背帶上設有至少一個所述的震動模塊，所述調節模塊設于右背帶長度方向的中間位置。

作為一種實施方式，所述背包主體內部設有包括主夾層、副夾層以及若干功能小袋，所述主夾層和所述副夾層之間設有海綿層，若干所述的功能小袋上均有魔術貼。

作為一種實施方式，所述背帶上設有距離傳感器。

本實用新型相比于現有技術的有益效果在于：在行進時，通過GPS感應器、震動模塊對盲人進行有效的引導和提示，配合距離傳感器進行有效的避障；通過GPS感應器的藍牙功能可與個人設備進行數據交換，可通過例如手機設置相關導盲指令、常用地址、調節震感等功能。

附圖說明

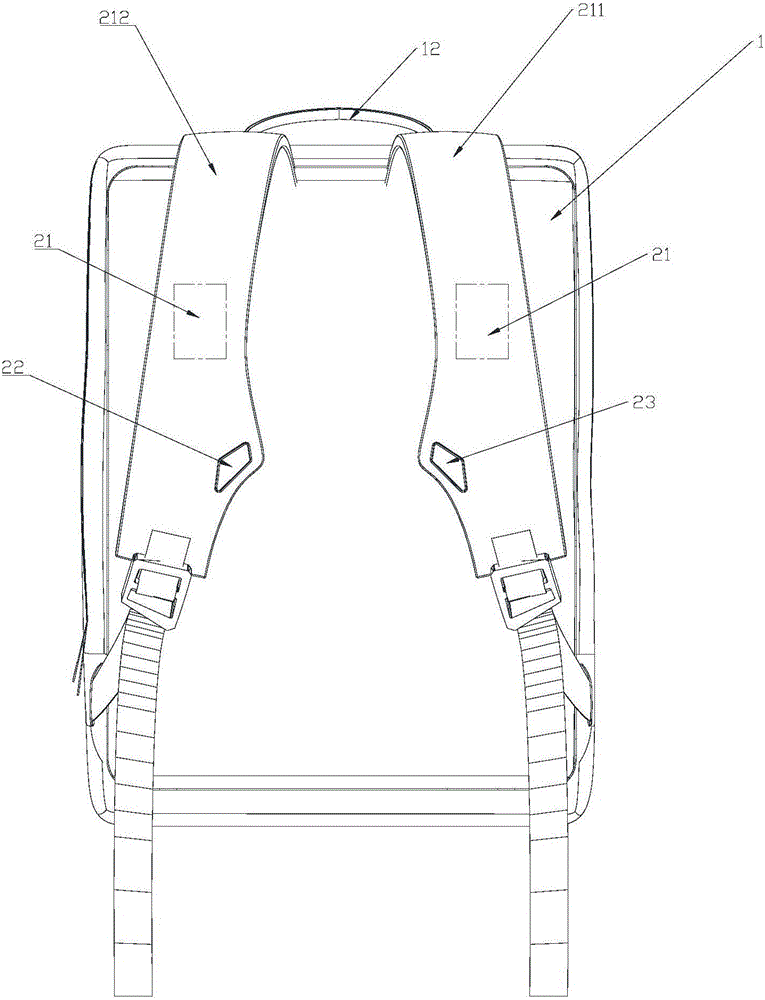

圖1為本實用新型的智能導盲背包的正面視圖；

圖2為本實用新型的智能導盲背包的背面視圖；

圖3為本實用新型的智能導盲背包的立體結構圖。

附圖標注：1、背包主體；11、GPS感應器；12、提手；13、拉鏈；2、背帶；211、左背帶；212、右背帶；21、震動模塊；22、調節模塊；23、錄音模塊。

具體實施方式

以下結合附圖，對本實用新型上述的和另外的技術特征和優點進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型的部分實施例，而不是全部實施例。

如圖1至3所示，一種智能導盲背包，包括背包主體1和設于背包主體1上的背帶2。

背包主體1外部是分為上下兩部分不同材質拼接而成。背包主體1的頂端設有一提手12，提手12內置海綿，其兩端車線特別加固處理，使提包時更加舒適，輕松不費力，力保承重能力強。背包主體1上設有一半開式雙拉鏈，更易使用，同時加固了強度，拉鏈13采用YKK雙拉鏈。

背包主體1內部為不同材質的主夾層、副夾層以及若干功能小袋的超強收納設計。盲人可根據手感比較容易區分不同材質的收納區間，從而進行有效的篩選和存儲。 主夾層與副夾層之間設有海綿，各個功能小袋都設有魔術貼，更方便物品區分與安放，也可有效的固定物品，避免物品碰撞而導致的損壞。

背包主體1上設有GPS感應器11，具體位置為背包主體1未設置背帶2一側外部的右上方，該GPS感應器11為圓形，其內部設有藍牙模塊，可用于與個人設備(包括手機、ipad、電腦等)進行數據交換，主要用于接收和傳送導盲指令。

其中一種實施例，背帶2的數量為兩根，分別為左背帶211和右背帶212，左背帶211和右背帶212上均設置有調節扣，可用于背帶2的長度調節。左背帶211和右背帶212上各設置一個震動模塊21，具體位置為背帶2貼近盲人肩膀處的內部，兩個震動模塊21都與GPS感應器11相連，可接收GPS感應器11實時發送的導盲指令并使震動模塊21產生震動，因此，可通過震感來指引盲人到達目的地。例如，當左背帶211震動時提示盲人向左轉彎；當右背帶212震動時提示盲人向右轉變；當左、右肩帶都不震動時，則提示盲人一直前行；當雙肩同時震動時，則提示盲人已經到達目的地。右背帶212上設有一調節模塊22，具體位置為背帶2的中間部位(靠近調節扣)，其表現形式為一功能按扭，調節模塊22均耦接兩個震動模塊21，用于調節震動模塊21的工作狀態。例如，長按功能按鈕可打開或關閉整個導航系統，使震動模塊21處于工作或不工作狀態；短按功能按鈕可實現暫停功能。左背帶211上設有一錄音模塊23，其表現形式也為一功能按鈕，并且錄音模塊23與調節模塊22對稱設置，錄音模塊23可供盲人對聲音進行錄制。并且左背帶211和右背帶212上設有距離傳感器，為方便安裝，其與錄音模塊23、調節模塊22相同位置設置，在短途未導航時，可利用距離傳感器有效提醒盲人在行動中進行避障，從而使盲人安全到達目的地。

調節模塊22、錄音模塊23以及距離傳感器的位置及使用方法并不固定，上述實施例僅為一種較符合使用習慣的方式。

以上所述的具體實施例，對本實用新型的目的、技術方案和有益效果進行了進一步的詳細說明，應當理解，以上所述僅為本實用新型的具體實施例而已，并不用于限定本實用新型的保護范圍。特別指出，對于本領域技術人員來說，凡在本實用新型的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
