本實用新型屬于醫療器具領域，具體涉及一種手術用一體式雙液皮膚消毒器。

背景技術：

為了防止手術切口感染，手術開始前必須對手術區域進行大范圍皮膚消毒，傳統的做法是用持物鉗夾取蘸有消毒液的無菌小紗布來回涂擦，整個過程需要反復更換夾持的小紗布并反復蘸取消毒液，不僅消毒速度慢，還易因蘸取不足，涂擦不均，影響消毒效果或蘸液量過多，來回蘸取操作時沿途滴落，造成病員服、手術墊和手術室地面沾染色漬，增加術后終末清理難度。為此，有必要研制出一種刷液一體的手術皮膚消毒器，以提高消毒效果和操作效率，尤其能滿足消毒要求極高的骨科等手術，即一次手術皮膚消毒需要連續使用兩種消毒液，先使用碘酊涂擦消毒皮膚，再用酒精進一步涂擦脫碘的實際需要。

技術實現要素：

本實用新型解決的技術問題是，提供一種使用方便、刷液一體、涂擦均勻，能夠同時裝載兩種消毒液的一體式雙液皮膚消毒器。

本實用新型采用的技術方案為：一體式雙液皮膚消毒器，包括刷頭、刷柄、儲液瓶，所述刷頭位于刷柄前端，刷柄后端連接儲液瓶，所述刷頭由底座和底座端面粘合附著的醫用海綿塊組成，該底座為帶有貯液倉的中空結構，所述刷柄為長軸狀帶有三通控制閥的圓柱體，其特征在于，所述儲液瓶內部設有中間隔層，該隔層將儲液瓶本體分為兩個液體腔，所述刷柄內部設置有兩條進液通道和一條出液通道，兩條進液通道分別通向儲液瓶的兩個液體腔，出液通道則通向刷頭的貯液倉，該三條通道均與三通控制閥的閥腔相通。

所述刷頭底座與醫用海綿塊粘合附著的貯液倉板壁上設有均勻分布的若干篩孔。

儲液瓶為圓柱形廣口瓶體，儲液瓶材質為具有彈性的透明醫用塑料。

所述刷柄后端擴大呈圓臺狀，刷柄尾端向內凹陷形成套筒，套筒外側壁設有防滑凸紋，套筒內側壁設有內螺紋，所述儲液瓶的瓶口外沿設有外螺紋，可以通過螺紋匹配與刷柄尾端緊密連接。

本實用新型的有益效果：

1.刷液一體，使用便捷，儲液瓶內部設有中間隔層，該隔層將儲液瓶本體分為兩個液體腔，可以同時裝載兩種消毒液，刷柄設置的三通控制閥可以有效控制進出液通道的閉合與開放，方便在消毒過程中按手術要求選擇使用所需消毒液，無需中途更換消毒器具即可完成先碘酊消毒后酒精脫碘的消毒程序，省時省力。

2.刷頭底座為帶有貯液倉的中空結構，進入貯液倉的消毒液經板壁篩孔分流導出，可以保障消毒液順暢流出，確保消毒液涂擦均勻，提高手術部位消毒效果。

3.刷頭醫用海綿親水性好，消毒液能夠迅速滲透海綿塊整體，同時，海綿材質上佳的柔軟性，可以確保皮膚消毒時的舒適度。

4.刷柄后端套筒的外側壁設有防滑凸紋，能方便刷柄的持握，避免打滑，有利于刷柄和儲液瓶之間旋擰套接緊密。

5.刷柄和儲液瓶為分體設計，可以通過螺紋匹配相互聯結與分離，方便更換刷柄刷頭 和加注消毒液。

附圖說明

圖1是本實用新型的外形結構示意圖。

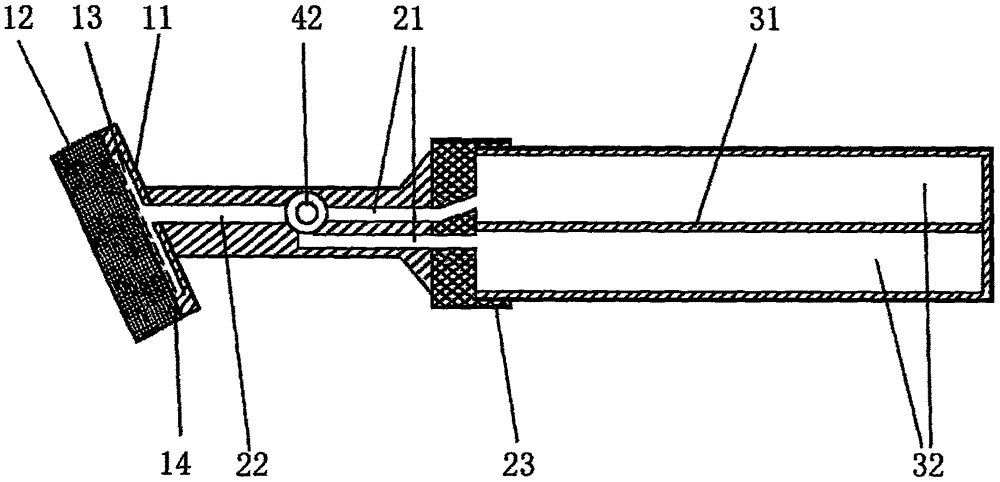

圖2是本實用新型的內部結構剖視圖。

圖中：刷頭1，刷柄2，儲液瓶3，三通控制閥4，刷頭底座11，醫用海綿塊12，貯液倉13，篩孔14，進液通道21，出液通道22，套筒23，防滑凸紋24，中間隔層31，液體腔32，閥柄41，閥芯42。

具體實施方式

下面結合附圖和實施例對本實用新型進一步說明。

如圖1、圖2所示，一體式雙液皮膚消毒器，包括刷頭1、刷柄2、儲液瓶3，所述刷頭1位于刷柄2前端，刷柄2后端連接儲液瓶3，所述刷頭1由底座11和底座端面粘合附著的醫用海綿塊12組成，該底座11為帶有貯液倉13的中空結構，刷柄2為長軸狀帶有三通控制閥4的圓柱體，刷柄2后端擴大呈圓臺狀，刷柄2尾端向內凹陷形成套筒23，套筒23外側壁設有防滑凸紋24，套筒23內側壁設有內螺紋，儲液瓶3的瓶口外沿設有外螺紋，儲液瓶3可以通過螺紋匹配與刷柄2尾端緊密連接。

所述刷頭底座11與醫用海綿塊12粘合附著的貯液倉13板壁上設有均勻分布的若干篩孔14。

儲液瓶3為圓柱形廣口瓶體，儲液瓶3內部設有中間隔層31，該隔層31將儲液瓶3本體分為兩個液體腔32，儲液瓶3材質為具有彈性的透明醫用塑料。

所述刷柄2內部設置有兩條進液通道21和一條出液通道22，兩條進液通道21分別通向儲液瓶3的兩個液體腔32，出液通道22則通向刷頭1的貯液倉13，該三條通道21、22均與三通控制閥4的閥腔相通，并受閥腔內置閥芯42控制，通過轉動外置閥柄41帶動閥芯42，可以控制進出液通道21、22的閉合與開放。

操作方法：本實用新型使用時，先將所需消毒液分別裝入儲液瓶3的兩個液體腔32內，再將刷柄2尾端套筒23和儲液瓶3瓶口螺紋配合后旋緊連接，消毒時，只需轉動三通控制閥4的閥柄41，選擇性開啟所需液體通道，手持并擠捏儲液瓶3，讓消毒液順著進液通道21和出液通道22流入貯液倉13，通過篩孔14均勻滲透到刷頭1的醫用海綿塊12內，即可進行皮膚涂擦消毒。
