本實用新型涉及一種醫療器械，特別是涉及一種手動直線切割吻合器。

背景技術：

目前手動直線切割吻合器已經非常普遍的應用于肺、胃、腸等呼吸道、消化道組織的離斷、切除和縫合的開放手術中，但現有的手動直線切割吻合器仍存在操作繁瑣、安全性可靠性差的問題，具體體現在以下幾點：

(1)定位手柄和活動手柄只能完全分開或閉合，手術中必須先雙手打開器械，定位好組織后再雙手將器械閉合，操作十分繁瑣；

(2)當手套上粘有體液時，用手打開活動手柄時易出現打滑現象；

(3)絕大多數為雙側擊發鈕，當醫生手握器械擊發時，雙側擊發鈕易摩擦手掌，既妨礙工作又存在劃破手套、造成感染的危險；

(4)平滑的釘倉表面會使組織在夾持和吻合過程中出現橫向或縱向滑移。縱向滑移會造成組織堆疊，影響組織的切割；橫向滑移會造成組織牽拉，使組織撕裂，導致切緣不整齊。兩種滑移都會牽拉已成型的縫合釘，使縫合釘受力變形，造成組織出血或滲血；

(5)原有的縫合釘排布，使被擠壓到切割組件架內側超過釘倉縫合線的組織，只會被切割不會被縫合，切口縫合不完整，往往需要醫生手工補縫。

技術實現要素：

本實用新型針對現有手動直線切割吻合器操作繁瑣、安全性和可靠性差的技術問題，提供一種操作簡單、安全可靠的手動直線切割吻合器。

為此，本實用新型設有定位手柄、活動手柄、抵釘座支架和切割組件架；定位手柄與抵釘座支架固定連接，活動手柄與切割組件架連接；切割組件架設有推桿和釘倉組件，推桿設有擊發鈕；活動手柄設有解鎖裝置，活動手柄通過喙鉤和定位軸連接抵釘座支架；釘倉組件設有防滑結構。

優選地，解鎖裝置包括解鎖開關、解鎖開關彈簧、鎖銷和鎖扣；鎖銷一端與解鎖開關連接，與鎖扣相接觸，另一端與解鎖開關彈簧連接。

優選地，防滑結構包括防滑釘、階梯面和防滑凹槽。

優選地，釘倉組件還設有縫合釘，縫合釘向鉗口內側延伸一個縫合釘位置。

優選地，擊發鈕位于推桿的末端，底部設有擊發鈕凸臺。

優選地，推桿末端還設有擊發鈕固定裝置和弧形導槽，擊發鈕固定裝置包括卡銷和卡銷彈簧。

優選地，活動手柄內部還設有彈片。

優選地，抵釘座支架下表面設有抵釘座。

優選地，切割組件架還設有可拆卸的護釘板。

本實用新型設置了喙鉤和定位軸連接活動手柄和抵釘座支架，手術過程中吻合器不需全部打開，簡化操作；設置了解鎖裝置，按下解鎖開關即可打開吻合器，進一步簡化操作。釘倉組件設置了防滑結構，增設了縫合釘，保障了組織的安全切割和完全縫合；將擊發鈕設置在推桿末端，使手術過程免受擊發鈕干擾，也不會因擊發鈕的摩擦導致手掌受傷感染，既安全又可靠。

附圖說明

圖1是本實用新型手動直線切割吻合器基本狀態結構示意圖；

圖2是本實用新型手動直線切割吻合器中間鎖定狀態結構示意圖；

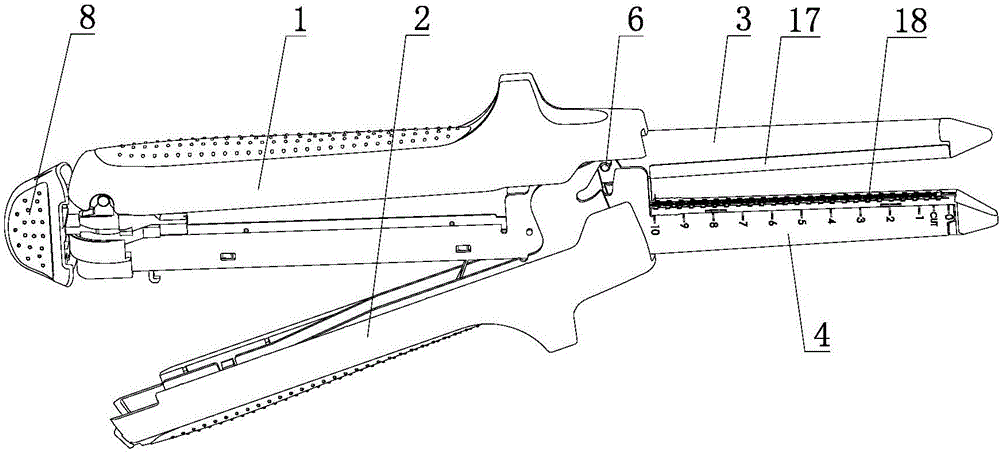

圖3是本實用新型手動直線切割吻合器完全打開狀態結構示意圖；

圖4是圖1中A處剖面示意圖；

圖5是圖3的B-B剖視圖；

圖6是本實用新型手動直線切割吻合器釘倉結構示意圖；

圖7是本實用新型手動直線切割吻合器釘倉部分結構示意圖；

圖8是本實用新型手動直線切割吻合器鉗口夾持組織狀態示意圖；

圖9是本實用新型手動直線切割吻合器鉗口夾持組織邊緣示意圖。

圖中符號說明：

1.定位手柄；2.活動手柄；3.抵釘座支架；4.切割組件架；5.喙鉤；6.定位軸；7.推桿；8.擊發鈕；9.擊發鈕凸臺；10.解鎖開關；11.解鎖開關彈簧；12.鎖銷；13.鎖扣；14.弧形導槽；15.卡銷；16.卡銷彈簧；17.抵釘座；18.釘倉組件；19.護釘板；20.防滑釘；21階梯面；22.縫合釘；23.防滑凹槽；24.組織。

具體實施方式

下面結合實施例對本實用新型做進一步描述。

如圖1-3所示，本實用新型設有定位手柄1、活動手柄2、抵釘座支架3和切割組件架4。定位手柄1與抵釘座支架3固定連接，活動手柄2與切割組件架4連接，通過喙鉤5和定位軸6與抵釘座支架3連接。抵釘座支架3下表面設有抵釘座17。切割組件架4設有推桿7，推桿7末端設有擊發鈕8。

如圖1和4所示，活動手柄4設有解鎖裝置和彈片。解鎖裝置包括解鎖開關10、解鎖開關彈簧11、鎖銷12和鎖扣13；鎖銷12一端與解鎖開關10連接，與鎖扣13相接觸，另一端與解鎖開關彈簧11連接。

如圖4和5所示，擊發鈕8底部設有擊發鈕凸臺9。推桿7末端還設有擊發鈕固定裝置和弧形導槽14，擊發鈕固定裝置包括卡銷15和卡銷彈簧16。

如圖6-9所示，切割組件架4還設有釘倉組件18，釘倉組件18設有可拆卸的護釘板19、防滑結構和縫合釘22。防滑結構包括防滑釘20、階梯面21和防滑凹槽23，可使靠近組織24切緣一側的壓力增大，繼而增大摩擦力，在不破壞組織24的基礎上起到限制組織24滑移的作用。縫合線延伸到鉗口內部，兩側也各延伸一個縫合釘22，使被擠壓到鉗口內部的組織24也能被縫合。

下面對本實用新型的工作過程進行詳細的說明。

握住定位手柄1，用手按壓解鎖開關10，解鎖開關彈簧11被壓縮，鎖銷12遠離鎖扣13，在活動手柄2內部彈片的作用下，活動手柄2沿箭頭C方向自動打開。抵釘座支架3和切割組件架4之間的鉗口也自動張開，喙鉤5勾在定位軸6上，吻合器處于中間鎖定位置(如圖2)。取下護釘板19，此時即可夾持組織24。當組織24定位好后，用力擠壓活動手柄2，鎖銷12卡入鎖扣13中，到位后會聽到“咔嗒”提示聲，此時活動手柄2鎖定，鉗口閉合。期間推桿7末端的擊發鈕8始終處于初始位置(如圖1)，在卡銷15和卡銷彈簧16的作用下固定不動，但施加較小旋轉力即可使其沿弧形導槽14轉動(如圖5)。根據醫生的操作習慣轉動擊發鈕8，擊發鈕凸臺9會沿弧形導槽14轉動到所需Ⅰ側或Ⅱ側，用手向前推動擊發鈕8到切割終止線停止，即完成了對組織的縫合和切割過程。此時按壓解鎖開關10，活動手柄2自動打開，吻合器處于中間鎖定位置。如果需要更換釘倉組件18，則繼續打開定位手柄1，使定位軸6從活動手柄2的喙鉤5上脫開，吻合器即可完全打開(如圖3)。更換釘倉組件18，然后將活動手柄2和定位手柄1組合到一起(喙鉤5勾住定位軸6)，吻合器處于中間鎖定位置，取下護釘板19即可進行組織夾持和縫合切割過程。

惟以上所述者，僅為本實用新型的具體實施例而已，當不能以此限定本實用新型實施的范圍，故其等同組件的置換，或依本實用新型專利保護范圍所作的等同變化與修改，皆應仍屬本實用新型權利要求書涵蓋之范疇。
