本實用新型屬于醫療器械技術領域，涉及一種具有煙霧收集功能的胸腔牽開器。

背景技術：

隨著醫療技術的發展，高頻電刀、超聲刀等工具的使用越來越頻繁，在手術過程中會產生大量的手術煙霧，經權威機構證實手術煙霧對人體健康存在潛在的危害，會給廣大醫務人員帶來嚴重的健康隱患，目前，吸除手術煙霧的方式多為術中使用小口徑吸引器，在吸除手術區域的滲血的空閑時間吸除手術煙霧，吸除不徹底，如出血較多需吸引器吸除術區滲血時，則無法吸除手術煙霧，必然增加了對醫務人員的危害。

技術實現要素：

本實用新型的目的是提供一種具有煙霧收集功能的胸腔牽開器，以解決現有技術中無法吸除手術煙霧，對醫務人員造成危害的問題。

本實用新型采用的技術方案是，一種具有煙霧收集功能的胸腔牽開器，包括通過齒條連接的活動臂和固定臂，固定臂和活動臂的端部均設置有用于分離肋骨的牽開齒，其中一個或兩個牽開齒的頂部邊緣上安裝有用于收集并排出煙霧的煙霧收集輔助器；

煙霧收集輔助器：包括用于卡接在牽開齒邊緣的卡槽軌道，卡槽軌道的走向沿著牽開齒的彎折走向設置，卡槽軌道遠離牽開齒的一側設置有中空排煙管道，排煙管道的端口處安裝有用于連接負壓裝置的轉接頭。

進一步的，轉接頭，包括用于密封塞入排煙管道內的內接頭，內接頭同軸連接有位于排煙管道外部的外接頭，外接頭和內接頭內部貫通設置有用于與負壓管道連接的通道。

進一步的，卡槽軌道的截面為U形。

進一步的，排煙管道為矩形或圓形管道。

本實用新型的有益效果是，在現有胸腔牽開器的基礎上設置煙霧收集輔助器，結構簡單，造價低，可以很方便的將手術過程中產生的手術煙霧，在負壓吸引裝置的配合作用下方便的排出人體外。

附圖說明

圖1為本實用新型一種具有煙霧收集功能的胸腔牽開器的結構示意圖；

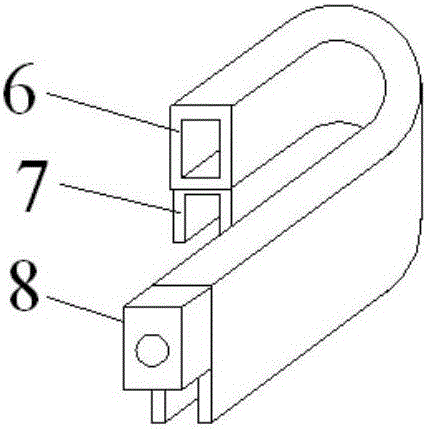

圖2為本實用新型一種具有煙霧收集功能的胸腔牽開器的煙霧收集輔助器的結構示意圖；

圖3為本實用新型一種具有煙霧收集功能的胸腔牽開器不帶轉接頭的煙霧收集輔助器的結構示意圖；

圖4為本實用新型一種具有煙霧收集功能的胸腔牽開器轉接頭的結構示意圖。

圖中，1.齒條，2.活動臂，3.牽開齒，4.固定臂，5.煙霧收集管，6.排煙管道，7.卡槽軌道，8.外接頭，9.通道，10.內接頭。

具體實施方式

下面結合附圖和具體實施方式對本實用新型進行詳細說明。

本實用新型提供了一種具有煙霧收集功能的胸腔牽開器，參見圖1，包括通過齒條1連接的活動臂2和固定臂4，定臂4和活動臂2的端部均設置有用于分離肋骨的牽開齒3，可以根據需要，在其中一個或兩個牽開齒3的頂部邊緣上安裝用于收集并排出煙霧的煙霧收集輔助器。

參見圖2和圖3，煙霧收集輔助器包括用于卡接在牽開齒3邊緣的卡槽軌道7，卡槽軌道7的走向完全沿著牽開齒3的彎折走向設置，卡槽軌道7的走向與牽開齒3相同才能保證牢固的連接。卡槽軌道7遠離牽開齒3的一側設置有中空排煙管道6，排煙管道6的端口處安裝有用于連接負壓裝置的轉接頭。

參見圖4，該轉接頭包括用于塞入排煙管道6內并將其密封的內接頭10，內接頭10同軸連接有位于排煙管道6外部的外接頭8，外接頭8和內接頭10內部貫通設置有用于與負壓管道連接的通道9。

該卡槽軌道7的截面通常為U形，卡槽軌道7的開口方向與排煙管道6的軸線方向垂直，便于從卡槽軌道7的開口方向卡住牽開齒3的邊緣，另外，該排煙管道6可以根據需要設置為矩形或圓形管道。

本實用新型一種具有煙霧收集功能的胸腔牽開器的使用方法為，將胸腔牽開器置入人體兩根肋骨之間，并將兩個牽開齒3分別卡住兩根肋骨，并通過將活動臂2沿齒條1移動，從而起到將兩根肋骨牽開的目的。然后將煙霧收集輔助器的轉接頭的通道9與負壓吸引裝置連接。由于手術過程中會產生手術煙霧，開啟負壓吸引裝置，可以將煙霧通過排煙管道6和通道9吸出人體外，使用方便。
