本實用新型涉及一種醫療器械，具體為一種胸片盒及使用其的胸片架、X射線成像設備。

背景技術：

當前胸片架的胸片盒通常采用抽屜式結構，平板探測器或膠片暗盒需要配合抽屜導軌從胸片盒側面插入或抽出，由于使用環境的空間限制或左右手使用習慣的不同，需要設計具有不同導軌方向的抽屜式結構，且由于不能直觀檢查平板探測器或膠片暗盒是否安裝定位，需要在導軌結構上設置相應的定位裝置，使片盒的結構更加復雜。

技術實現要素：

本實用新型的目的是提供一種胸片盒，其結構簡單且通用性強，方便平板探測器或膠片暗盒的安裝和定位。

本實用新型的另一目的是提供一種胸片架。

本實用新型的另一目的是提供一種X射線成像設備。

本實用新型提供了一種胸片盒，其包括一個固定架和一個活動架。固定架具有一個第一鉸接端和一個與第一鉸接端相對的固定端?；顒蛹芫哂幸粋€第二鉸接端和一個自由端。第二鉸接端鉸接于第一鉸接端。自由端與第二鉸接端相對，自由端能夠繞第二鉸接端，在一個遠離固定端的打開位置和一個靠近固定端的連接位置間轉動。

在一種實施方式中，胸片盒還包括一個固定件及一個連接機構。固定件設置于固定架的固定端。連接機構設置于活動架的自由端，處于連接位置的自由端能夠籍由連接機構連接于固定件。

上述胸片盒中，利用固定架和活動架的鉸接連接結構，方便置放平板探測器或膠片暗盒，由于可以直接觀察到平板探測器或膠片暗盒是否安裝到位，不需要設計導軌及導軌上的定位裝置，且上述胸片盒的使用不受使用環境的空間限制或左右手使用習慣的限制，通用性強。

在胸片盒的另一種示意性實施方式中，其中固定件為一個銷軸，連接機構包括一個卡合件和一個彈性件。卡合件能夠轉動地設置于活動架的自由端，卡合件能夠轉動到一個卡合位置，且卡合件具有一個能夠在卡合位置卡合于固定件的卡合槽。彈性件提供一個能夠推動卡合件轉動的彈性力?；顒蛹艿淖杂啥藦拇蜷_位置向連接位置轉動的過程中，固定件 能夠推動卡合件抵抗彈性力轉動，直至活動架的自由端轉動至其連接位置，彈性件會推動卡合件轉動至其卡合位置。上述結構便于活動架和固定架之間的連接。

在胸片盒的另一種示意性實施方式中，其中銷軸的軸向和卡合件的轉動軸向平行于自由端繞第二鉸接端轉動的轉動軸向。上述結構便于活動架和固定架之間的打開和閉合。

在胸片盒的另一種示意性實施方式中，其中胸片盒還包括一個傳動軸和一個手柄。傳動軸能夠轉動地設置于活動架的自由端，卡合件能夠套設于傳動軸。手柄能夠藉由轉動軸驅動卡合件抵抗彈性力轉動，使卡合件離開卡合位置。手柄配合轉動軸可以方便活動架的打開。

在胸片盒的另一種示意性實施方式中，其中胸片盒還包括兩個連接機構、兩個分別與各連接機構對應設置的固定件和兩個手柄。各連接機構的卡合件能夠套設于傳動軸。每個手柄都可以獨立地解除活動架與固定架的連接，方便了左右手的使用。

在胸片盒的另一種示意性實施方式中，其中還包括一個滑孔和一個限位件?；仔纬捎诨顒蛹?。限位件設置于固定架，限位件能夠在滑孔內滑動，若自由端處于打開位置，限位件能夠抵靠于滑孔內表面，以阻止自由端向遠離固定端的方向轉動。限位件和一個滑孔能夠限制活動架的打開角度，方便胸片盒的使用。

在胸片盒的另一種示意性實施方式中，其中還包括一個第一連桿和一個第二連桿。第一連桿的一端與固定架鉸接。第二連桿的一端與活動架鉸接，第二連桿的另一端與第一連桿的另一端鉸接。第一連桿和與第二連桿能夠能夠限制活動架的打開角度，方便胸片盒的使用。

本實用新型還提供了一種胸片架，其包括一個架體和一個上述的胸片盒。胸片盒設置于架體上。

本實用新型還提供了一種X射線成像設備，其包括上述的胸片架。

下文將以明確易懂的方式，結合附圖說明優選實施例，對胸片盒及其胸片架、X射線成像設備的上述特性、技術特征、優點及其實現方式予以進一步說明。

附圖說明

以下附圖僅對本實用新型做示意性說明和解釋，并不限定本實用新型的范圍。

圖1為胸片盒的一種示意性實施方式的立體結構示意圖。

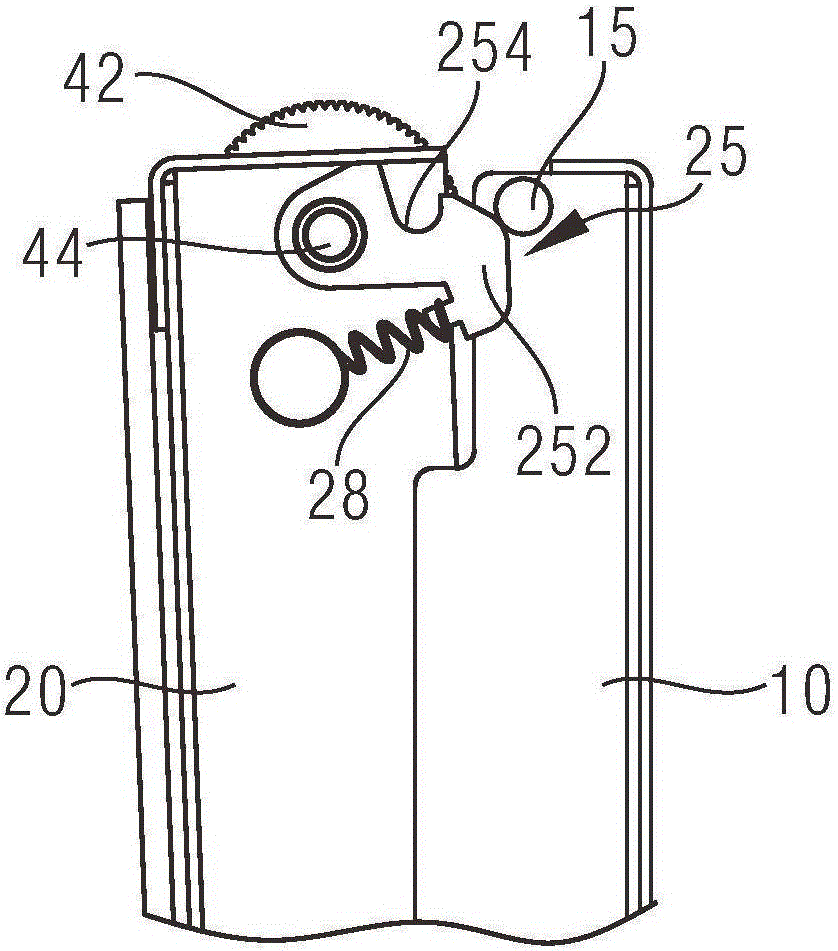

圖2為圖1所示胸片盒的連接機構與固定件未連接時的狀態示意圖。

圖3為圖1所示胸片盒的連接機構在固定件作用下轉動時的狀態示意圖。

圖4為圖1所示胸片盒的連接機構與固定件連接時的狀態示意圖。

圖5為胸片盒的一種示意性實施方式的局部放大示意圖。

標號說明

10 固定架

12 第一鉸接端

14 固定端

15 固定件

20 活動架

22 第二鉸接端

24 自由端

25 連接機構

252 卡合件

254 卡合槽

28 彈性件

32 限位件

34 滑孔

42 手柄

44 傳動軸

52 第一連桿

54 第二連桿。

具體實施方式

為了對實用新型的技術特征、目的和效果有更加清楚的理解，現對照附圖說明本實用新型的具體實施方式，在各圖中相同的標號表示結構相同或結構相似但功能相同的部件。

在本文中，“示意性”表示“充當實例、例子或說明”，不應將在本文中被描述為“示意性”的任何圖示、實施方式解釋為一種更優選的或更具優點的技術方案。

在本文中，“第一”、“第二”等僅用于彼此的區分，而非表示它們的重要程度及順序等。

圖1為胸片盒的一種示意性實施方式的結構示意圖。圖2為圖1所示胸片盒的連接機構與固定件未連接時的狀態示意圖。圖3為圖1所示胸片盒的連接機構在固定件作用下轉動時的狀態示意圖。圖4為圖1所示胸片盒的連接機構與固定件連接時的狀態示意圖。如圖1所示，胸片盒包括一個固定架10、一個活動架20、一個固定件15及一個連接機構25。

具體地，如圖1所示，固定架10可以為一個框架結構，當然不局限于此，可用于放 置平板探測器或膠片暗盒，其具有一個第一鉸接端12和一個與第一鉸接端12相對的固定端14。活動架20可以為一框架結構，可用于放置電離室和慮線柵，其具有一個第二鉸接端22和一個與第二鉸接端22相對的自由端24。第二鉸接端22鉸接于第一鉸接端12，在本實施例中，第一鉸接端12與第二鉸接端22采用銷軸的方式鉸接，在其他實施例中也可以利用合頁或其他方式鉸接。自由端24能夠繞第二鉸接端22沿圖中箭頭所示方向在一個遠離固定端14的打開位置和一個靠近固定端14的連接位置間轉動，以打開和關閉胸片盒。固定件15設置于固定架10的固定端14。連接機構25設置于活動架20的自由端24，處于連接位置的自由端24能夠籍由連接機構25連接于固定件15。當自由端24處于打開位置時，如圖1所示，活動架20相對于固定架10打開，可以直接在活動架20和固定架12之間裝入平板探測器或膠片暗盒，并直觀觀察平板探測器或膠片暗盒是否安裝到位。然后沿圖1中箭頭所示方向推動自由端24使其移動到其連接位置，可參見圖4，活動架20的自由端24藉由連接機構25和固定件15連接于固定架10的固定端14，此時平板探測器或膠片暗盒位于活動架20和固定架10形成的空間內。采用上述設計的胸片盒，可方便平板探測器或膠片暗盒放入，由于可以直接觀察到平板探測器或膠片暗盒是否安裝到位，不需要設計導軌及導軌上的定位裝置，且上述胸片盒的使用不受使用環境的空間限制或左右手使用習慣的限制，通用性強。

在圖1所示的胸片盒的示意性實施方式中，固定件15為一個設置于固定端14上的銷軸。連接機構25設置于自由端24上，其包括一個卡合件252和一個彈性件28?？ê霞?52能夠轉動地設置于活動架20的自由端24，且能夠轉動到一個卡合位置，卡合件252還具有一個能夠在卡合位置卡合于固定件15的卡合槽254。其具體卡合過程可參見圖1至圖4，如圖1所示，活動架20的自由端24處于其打開位置，在安裝好平板探測器或膠片暗盒后，可沿圖中箭頭所示的方向推動活動架20的自由端24其連接位置移動，在將要移動到其連接位置時，固定架10的固定端14上的固定件15即銷軸會接觸卡合件252，如圖2所示，此時推動活動架20的自由端24繼續向其連接位置移動，如圖3所示，作為固定件15的銷軸會推動卡合件252沿圖中箭頭所示的瞬時針方向轉動，而卡合件252的瞬時針轉動會抵抗彈性件28的彈性力，使圖中的彈性件28即彈簧收縮，當推動活動架20的自由端24至其連接位置后，如圖4所示，彈性件28會推動卡合件252沿圖中箭頭所示的逆時針方向轉動到其卡合位置，使卡合件252的卡合槽254卡合于作為固定件15的銷軸，完成活動架20和固定架10的連接，上述結構設計可方便活動架20和固定架10連接，方便操作。

在示意性實施方式中，如圖1所示，銷軸的方向和卡合件252的轉動軸向平行于自由端24繞第二鉸接端22轉動的轉動軸向，上述結構便于活動架和固定架之間的打開和閉合。

在示意性實施方式中，如圖1所示，胸片盒還包括一個傳動軸44和一個手柄42。傳動軸44能夠轉動地設置于活動架20的自由端24，卡合件252能夠套設于傳動軸44。如圖4所示，當銷軸滑入卡合槽254，連接機構25與固定件15處于連接狀態時，轉動手柄42，手柄42能夠藉由轉動軸44驅動卡合件252抵抗彈性力轉動，使卡合件252離開卡合位置，此時可以轉動自由端24到打開位置，打開活動架20。手柄配合轉動軸可以方便地打開活動架。

在示意性實施方式中，如圖1所示，胸片盒包括兩個連接機構25、兩個分別與各連接機構25對應的固定件15和兩個手柄42。兩個連接機構25的卡合件252套設于傳動軸44，兩個卡合件252能夠同步轉動，轉動任一手柄42時，能夠同時解除兩個連接機構25與兩個對應的固定件15的連接狀態。在本示意性實施方式中，連接機構25和手柄42都為兩個，然而并不局限于此，在其他示意性實施方式中，連接機構25和手柄42都為一個也是可以的。一個手柄就可以獨立地解除活動架與固定架的連接，方便了左右手的使用。

在示意性實施方式中，如圖5所示，胸片盒還包括一個限位件32和一個滑孔34?；?4形成于活動架20。限位件32設置于固定架10，在本實施例中，限位件32為一個銷軸。當自由端24轉動時銷軸能夠在滑孔34內活動，至自由端24處于打開位置，銷軸能夠抵靠于滑孔34的內表面，以阻止自由端24向遠離固定端14的方向轉動。限位件和一個滑孔能夠限制活動架的打開角度，方便胸片盒的使用。

在示意性實施方式中，如圖1所示，胸片盒還包括一個第一連接桿52和一個第二連桿54。第一連桿52的一端與固定架10鉸接。第二連桿54的一端與活動架20鉸接。第二連桿54的另一端與第一連桿52的另一端鉸接。自由端24的轉動能夠帶動第一連桿52和第二連桿54折疊和展開，當自由端24轉動到打開位置時，第一連桿52與第二連桿54向活動架20提供一個阻止自由端24繼續往遠離固定端14的方向轉動的拉力，以阻止所述自由端24向遠離所述固定端14的方向轉動。能夠限制活動架的打開角度，方便胸片盒的使用。

本實用新型還提供了一種胸片架，其包括一個架體和一個如圖1所示的胸片盒。胸片盒設置于架體上。利用鉸接方式的胸片盒，方便平板探測器或膠片暗盒可以直接放入，且不需要定位裝置輔助定位，使用方便且結構簡單。

本實用新型還提供了一種X射線成像設備，其包括一個上述的胸片架。

應當理解，雖然本說明書是按照各個實施例描述的，但并非每個實施例僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

上文所列出的一系列的詳細說明僅僅是針對本實用新型的可行性實施例的具體說明，它們并非用以限制本實用新型的保護范圍，凡未脫離本實用新型技藝精神所作的等效實施方案或變更，如特征的組合、分割或重復，均應包含在本實用新型的保護范圍之內。
