本實用新型涉及一種顱內電極，屬于醫療器械設備技術領域。

背景技術：

顱內電極是一種特殊材質的多觸點的電極，其最大的優點是可以直接記錄腦皮層的電活動，用于短期植入顱內。顱內電極一般可以分為深部電極、硬膜下條狀電極和格柵狀皮層電極。應用顱內電極記錄的皮層腦電圖或深部腦電圖可以最大限度地排除頭皮、顱骨、硬腦膜等結構對腦電活動記錄的影響；以及腦電活動向周圍或遠處傳導擴布對判斷發作起源的影響。當癲癇灶位于運動、語言等重要功能區附近時，還可以利用顱內電極進行皮層電刺激制圖，定位功能區的精確位置。顱內電極可以記錄腦溝深處及新皮質層的信息，甚至還可以對癲癇灶及放電過程進行三維標記。同時顱內電極不僅可用在癲癇發作期和發作期間記錄腦部的電生理活動，還可以在電極點實施電凝毀損術或射頻消融術。為了精確地實施電凝毀損術或射頻消融術，需要一種能夠精確定位和實施大范圍的電凝毀損術或射頻消融術的顱內電極。

技術實現要素：

為此，本實用新型要解決現有技術中顱內電極不能精確定位和實施大范圍的電凝毀損術或射頻消融術的問題，從而提供一種能夠精確定位和實施大范圍的電凝毀損術或射頻消融術的顱內電極。

本實用新型提供一種顱內電極，包括：中空絕緣且末端為盲端的套管，嵌設在所述套管外壁上的并列設置的不少于3個的環形金屬觸點，設置在所述套管內的與從所述套管末端開始起第二個所述環形金屬觸點相對應的位置處設置有溫度傳感器。

優選地，本實用新型的顱內電極，所述套管的外徑為不大于0.9mm。

優選地，本實用新型的顱內電極，所述環形金屬觸點由鉑合金或者鉑銥合金制成。

優選地，本實用新型的顱內電極，所述套管由醫用塑料材料制成并可耐受90攝氏度的溫度。

優選地，本實用新型的顱內電極，所述套管表面設置有用于顯示插入深度的刻度。

優選地，本實用新型的顱內電極，所述套管設置有若干導線，每個所述環形金屬觸點均分別與一根導線連接。

優選地，本實用新型的顱內電極，從末端開始第一個、第二個以及第三個所述環形金屬觸點連接的導線的最少可耐受800V的電壓和90攝氏度的溫度。

優選地，本實用新型的顱內電極，所述套管內中心設置有彈性內芯。

相對于現有技術，本實用新型具有以下優點：

本實用新型的顱內電極，溫度傳感器通過信號傳輸線與外部的射頻設備或者電熔設備連接，在溫度傳感器感應到周圍溫度高于設定值時，能夠控制從所述套管末端開始起第一個和第三個所述環形金屬觸點放電，使第一個與第二個以及第三個與第二個所述環形金屬觸點之間形成射頻電流或者電熔電流。第一個與第二個以及第三個與第二個所述環形金屬觸點之間形成射頻電流或者電熔電流，會使第二個所述環形金屬觸點四周的組織射頻消融或者電凝融損，由于是以第二個所述環形金屬觸點為中心，兩對所述環形金屬觸點形成射頻消融或者電凝融損效果，能夠以病變組織為中心，精確施大范圍的實施電凝毀損術或射頻消融術。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

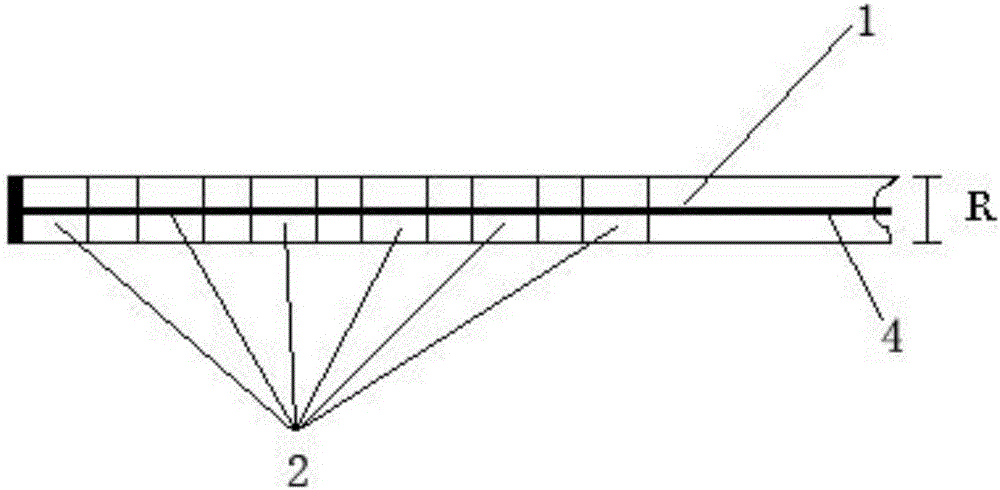

圖1為本實用新型的顱內電極一種實施方式的結構示意圖；

圖2為圖1的顱內電極的內部的結構示意圖；

圖3為本實用新型的顱內電極一種實施方式的結構示意圖。

附圖標記說明：

1-套管；2-環形金屬觸點；21-導線；3-溫度傳感器；31-信號傳輸線；4-彈性內芯；5-顱內電極；6-射頻設備或者電熔設備。

具體實施方式

下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

此外，下面所描述的本實用新型不同實施方式中所涉及的技術特征只要彼此之間未構成沖突就可以相互結合。

實施例1

本實施例提供一種顱內電極，如圖1和3所示，包括：中空絕緣且末端為盲端的套管1，嵌設在所述套管1外壁上的并列設置的環形金屬觸點2(數量為3個、4個、5個、6個甚至更多)，設置在所述套管1內的與從所述套管1末端開始起第二個所述環形金屬觸點2相對應的位置處設置有溫度傳感器。溫度傳感器通過信號傳輸線31與外部的射頻設備或者電熔設備連接，在溫度傳感器感應到周圍溫度高于設定值時，能夠控制從所述套管1末端(圖1中左端)開始起第一個和第三個所述環形金屬觸點2放電，使第一個與第二個以及第三個與第二個所述環形金屬觸點2之間形成射頻電流或者電熔電流。

第一個與第二個以及第三個與第二個所述環形金屬觸點2之間形成射頻電流或者電熔電流，會使第二個所述環形金屬觸點2四周的組織射頻消融或者電凝融損，由于是以第二個所述環形金屬觸點2為中心，兩對所述環形金屬觸點2形成射頻消融或者電凝融損效果，能夠以病變組織為中心，精確施大范圍的實施電凝毀損術或射頻消融術。

進一步地，所述套管1的外徑R為不大于0.9mm中的任意值，如0.5mm、0.6mm、0.7mm、0.8mm、0.85和0.9mm等。

優選地，所述環形金屬觸點2由鉑合金或者鉑銥合金制成。所述套管1由醫用塑料材料制成和90攝氏度的溫度。

進一步地，所述套管1表面設置有用于顯示插入深度的刻度，以方便手術實施人員知曉電極的插入深度。

進一步地，所述套管1設置有若干導線21，每個所述環形金屬觸點2均分別與一根導線21連接，即一根導線21對應連接一個環形金屬觸點2。使每個金屬觸點2的都可以單獨提取腦內不同部分的電信號，也可以對金屬觸點2分別進行通電。

值得說明的是，與從末端開始第一個、第二個以及第三個所述環形金屬觸點2連接的導線的要求比與其它的環形金屬觸點2連接的導線的要求要高，與從末端開始第一個、第二個以及第三個所述環形金屬觸點2連接的導線的最少可耐受800V的電壓，最低需要耐受600V的電壓以使導線能夠通過射頻電流或者電熔電流，并且所有的導線均需可承受90℃的溫度，因此整個顱內電極均需耐受90攝氏度的高溫。

實施例2

本實施例提供一種顱內電極，如圖2和3所示，是在實施例1基礎上的改進，與實施例1的不同之處在于，所述套管1內中心設置有彈性內芯4，所述彈性內芯4為套管1提供中心支撐力的作用，能夠提高顱內電極的彈力。

導線21可以粘附在套管1的表面，或者與套管1形成一體。

在上述實施例中所有環形金屬觸點2均可以接收腦部的電信號，并且可以分別通過刺激電流進行刺激。

顯然，上述實施例僅僅是為清楚地說明所作的舉例，而并非對實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而由此所引伸出的顯而易見的變化或變動仍處于本實用新型創造的保護范圍之中。
