本實用新型涉及輸液用滴斗結構的技術領域，特別是一種新型具有自動排氣止液功能的滴斗。

背景技術：

醫護人員在為病人輸液時，都需要使用滴斗作為輔助。普通輸液器在輸液剛開始時，必須通過人工擠捏滴斗，才能將藥液從輸液瓶引入滴斗內，在藥液通過管路從滴管進入滴斗的過程中，藥液容易將滴斗內的氣體向下排出形成氣液混合物進入長輸液導管內，因此產生氣泡，同時，由于輸液長導管內壁的表面張力作用，在輸液長導管的內壁容易吸附少量的氣泡，排除氣泡的過程較為困難、費時和煩瑣，一旦氣泡進入患者體內，易造成氣栓等危害。

通常的人工排氣的方法是：將瓶塞穿刺器插入輸液瓶塞后，先將滴斗倒掛，同時用手擠捏滴斗，使藥液進入滴斗內，待一定量的液體充滿滴斗后，放下滴斗，才可能將大部分的氣泡排除，但還是有少量的小氣泡吸附在輸液長導管的內壁上，醫護人員又要用手指彈動輸液長導管，吸附的氣泡才能緩緩上升到滴斗內，這個人工排氣泡的過程既煩瑣又費時，在增加醫護人員的工作強度的同時，也不利于緊急輸液和搶救病人。

技術實現要素：

本實用新型的目的在于克服現有技術的缺點，提供一種結構緊湊、實現自動排氣、能對藥液進行精密過濾、安全可靠、方便醫護人員操作的新型具有自動排氣止液功能的滴斗。

本實用新型的目的通過以下技術方案來實現：一種新型具有自動排氣止液功能的滴斗，它包括滴斗筒體、藥液過濾膜、環形件和下滴斗蓋，所述的下滴斗蓋的頂部設置有環形凹槽A，滴斗筒體的下端部插裝于環形凹槽A內，所述的下滴斗蓋內還設置有連通滴斗筒體的型腔，型腔內且從上往下順次設置有藥液過濾膜和環形件，所述的環形件的頂表面上開設有多個環形縫，環形件的柱面上設置有多個與環形縫連通的斜縫，所述的下滴斗蓋的底部還設置有連通型腔的出液管。

所述的滴斗筒體的上方設置有上滴斗蓋，上滴斗蓋的底部設置有環形凹槽B，滴斗筒體的上端部插裝于上滴斗蓋的環形凹槽B內。

所述的上滴斗蓋上還設置有連通滴斗筒體的排氣裝置、進液管以及加藥管，所述的排氣裝置由排氣塞和排氣針組成，排氣針貫穿上滴斗蓋設置且位于滴斗筒體內，排氣針的中部設置有排氣針內孔，上滴斗蓋的頂部設置有連通排氣針內孔的空氣過濾孔，空氣過濾孔內蓋合有排氣塞。

本實用新型具有以下優點：本實用新型結構緊湊、實現自動排氣、能對藥液進行精密過濾、安全可靠、方便醫護人員操作。

附圖說明

圖1 為本實用新型實施例一的結構示意圖；

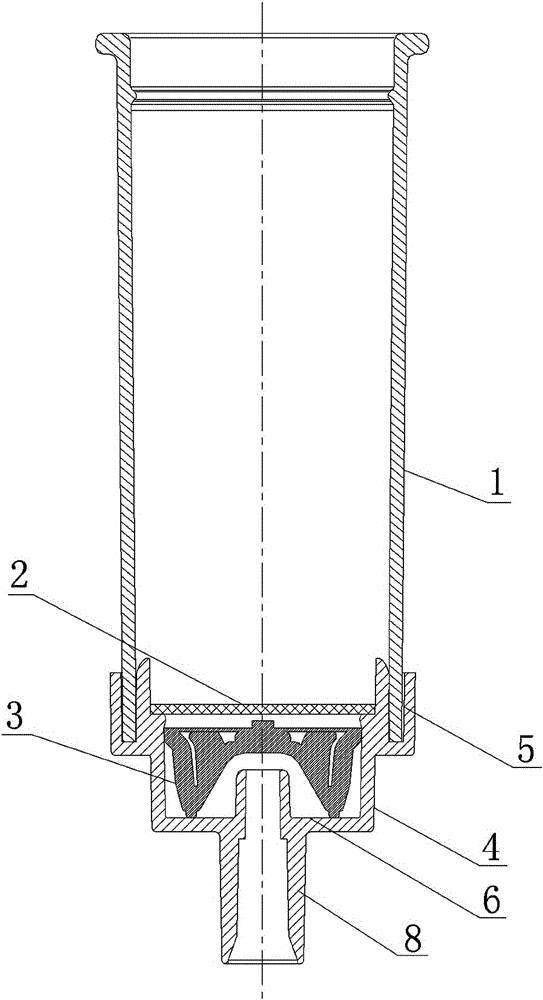

圖2 為圖1的主剖視圖；

圖3 為本實用新型實施例二的結構示意圖；

圖4 為圖3的主剖視圖；

圖5 為環形件的結構示意圖；

圖中，1-滴斗筒體，2-藥液過濾膜，3-環形件，4-下滴斗蓋，5-環形凹槽A，6-型腔，7-環形縫，8-出液管，9-上滴斗蓋，10-環形凹槽B，11-排氣裝置，12-進液管，13-加藥管，14-排氣塞，15-排氣針，16-排氣針內孔，17-空氣過濾孔。

具體實施方式

下面結合附圖對本實用新型做進一步的描述，本實用新型的保護范圍不局限于以下所述：

實施例一：如圖1、2、5所示，一種新型具有自動排氣止液功能的滴斗，它包括滴斗筒體1、藥液過濾膜2、環形件3和下滴斗蓋4，所述的下滴斗蓋4的頂部設置有環形凹槽A5，滴斗筒體1的下端部插裝于環形凹槽A5內，所述的下滴斗蓋4內還設置有連通滴斗筒體1的型腔6，型腔6內且從上往下順次設置有藥液過濾膜2和環形件3，所述的環形件3的頂表面上開設有多個環形縫7，環形件3的柱面上設置有多個與環形縫7連通的斜縫，斜縫的橫截面為圓形、橢圓形、矩形或三角形等，所述的下滴斗蓋4的底部還設置有連通型腔6的出液管8，出液管8用于連接輸液長導管。

初始加藥液時，藥液逐漸從滴斗筒體1的上端部進入筒體內，滴斗筒體1內的大部分氣體被趕出筒體，同時環形件3將藥液過濾膜2與下滴斗蓋4之間的空氣有效排出；當進行輸液時，藥液順次經藥液過濾膜2、環形縫7、斜縫、出液管8進入輸液長導管內，藥液在進入環形件3時，氣泡被攔截于環形件3內，避免了空氣進入輸液長導管內，因此實現了自動排氣的功能；當輸液結束時，藥液過濾膜2能夠阻止空氣進入輸液長導管內，達到自動止液防回血的目的，可有效防止血液回流和空氣進入患者體內。

實施例二：如圖3~5所示，所述的滴斗筒體1的上方設置有上滴斗蓋9，上滴斗蓋9的底部設置有環形凹槽B10，滴斗筒體1的上端部插裝于上滴斗蓋9的環形凹槽B10內；所述的上滴斗蓋9上還設置有連通滴斗筒體1的排氣裝置11、進液管12以及加藥管13，所述的排氣裝置11由排氣塞14和排氣針15組成，排氣針15貫穿上滴斗蓋9設置且位于滴斗筒體1內，排氣針15的中部設置有排氣針內孔16，上滴斗蓋9的頂部設置有連通排氣針內孔16的空氣過濾孔17，空氣過濾孔17內蓋合有排氣塞14。通過加藥管13可向滴斗筒體1內加入其它輔助藥液。

初始加藥液時，打開排氣塞14，并向進液管12處插入連接器，藥液經進液管12逐漸從滴斗筒體1的上端部進入筒體內，滴斗筒體1內的大部分氣體順次經排氣針內孔16、空氣過濾孔17趕出筒體，無需擠壓滴斗，藥液自動上升到排氣針15底部，同時環形件3將藥液過濾膜2與下滴斗蓋4之間的空氣有效排出；當進行輸液時，藥液順次經藥液過濾膜2、環形縫7、斜縫、出液管8進入輸液長導管內，藥液在進入環形件3時，氣泡被攔截于環形件3內，避免了空氣進入輸液長導管內，因此實現了自動排氣的功能；當輸液結束時，藥液過濾膜2能夠阻止空氣進入輸液長導管內，達到自動止液防回血的目的，可有效防止血液回流和空氣進入患者體內。

以上所述僅是本實用新型的優選實施方式，應當理解本實用新型并非局限于本文所披露的形式，不應看作是對其他實施例的排除，而可用于各種其他組合、修改和環境，并能夠在本文所述構想范圍內，通過上述教導或相關領域的技術或知識進行改動。而本領域人員所進行的改動和變化不脫離本實用新型的精神和范圍，則都應在本實用新型所附權利要求的保護范圍內。
