本實用新型涉及一種加裝帶彈簧平衡臂顯示器的醫用吊塔，主要用于手術室內。

背景技術：

常規的帶彈簧平衡臂顯示器都是單獨安裝固定在手術室天花上，安裝不方便，浪費空間，工程施工成本高。

技術實現要素：

本實用新型為了克服上述的不足，提供了一種安裝方便，且能夠節約手術室空間的加裝帶彈簧平衡臂顯示器的醫用吊塔。

本實用新型的技術方案如下：

一種加裝帶彈簧平衡臂顯示器的醫用吊塔，包括安裝座，在安裝座的下方設有第一旋轉關節，第一旋轉關節的下方連有上橫臂，上橫臂的一端下方連有下橫臂，上橫臂的另一端下方通過第二旋轉關節連有上平衡臂，上平衡臂的端部下方通過第三旋轉關節連有彈簧平衡臂，彈簧平衡臂的端部下方通過第四旋轉關節連有下連桿，下連桿的下端通過顯示屏固定架連有顯示器。

下連桿和顯示屏固定架之間通過第五旋轉關節連接。

下橫臂的下方還連有臺板總成、抽屜總成和輸液架。

本實用新型的有益效果是：

本實用新型在吊塔的上橫臂上加裝彈簧平衡臂顯示器，安裝時在手術室天花上只要預留吊塔安裝位置即可，安裝簡單方便，減少了工程施工成本。而且由于彈簧平衡臂顯示器無需另外在手術室天花上安裝，使室內更美觀，整潔、空間更大，節省手術室空間。

附圖說明

本實用新型將通過例子并參照附圖的方式說明，其中：

圖1是本實用新型的主視圖；

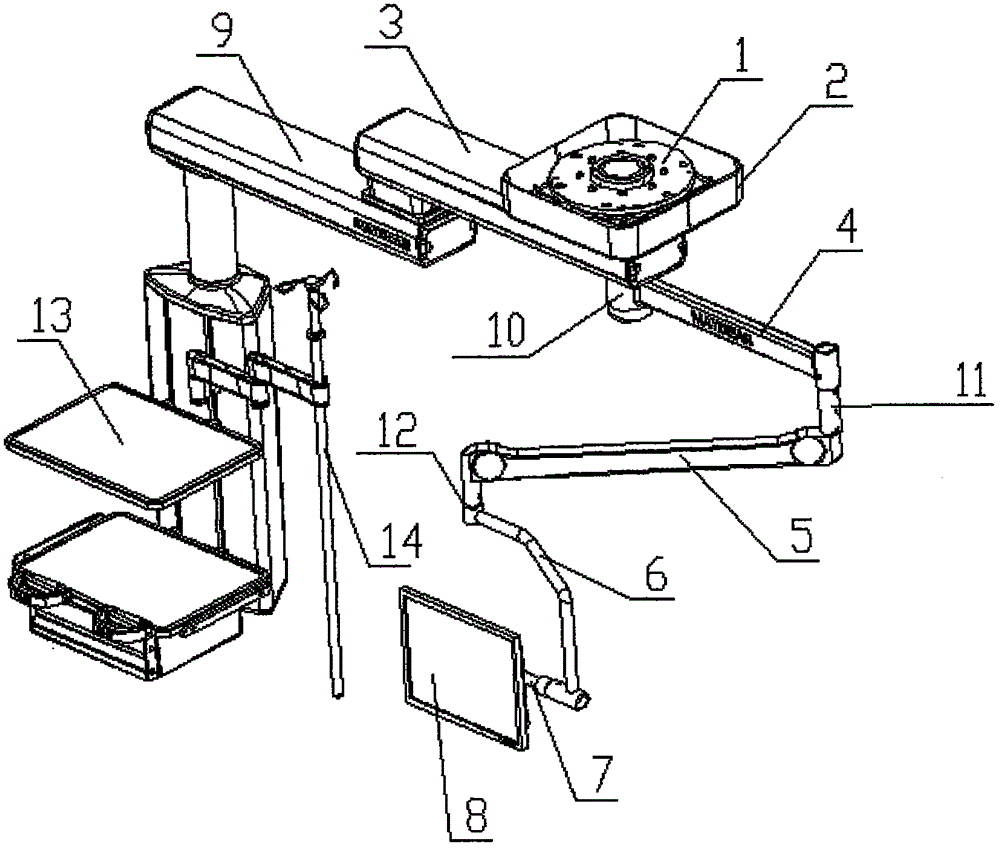

圖2是本實用新型的主視立體圖；

圖3是本實用新型的后視立體圖。

具體實施方式

現在結合附圖對本實用新型作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本實用新型的基本結構，因此其僅顯示與本實用新型有關的構成。

如圖1-3所示的加裝帶彈簧平衡臂顯示器的醫用吊塔，包括安裝座1，在安裝座1的下方設有第一旋轉關節2，第一旋轉關節2的下方連有上橫臂3，上橫臂3的一端下方連有下橫臂9，下橫臂9的下方連有臺板13和輸液架14。在上橫臂3的另一端下方通過第二旋轉關節10連有上平衡臂4，上平衡臂4的端部下方通過第三旋轉關節11連有彈簧平衡臂5，彈簧平衡臂5的端部下方通過第四旋轉關節12連有下連桿6，下連桿6的下端通過顯示屏固定架7連有顯示器8。而在下連桿6和顯示屏固定架7之間通過第五旋轉關節15連接，上述第一旋轉關節2安裝有氣動制動元件，通過外接的電控箱上的繼電器及集成塊控制電磁閥進行排氣，達到剎車氣動制動各關節的目的，另外通過彈簧平衡臂可隨意調整顯示器與吊塔的相對位置，達到最佳感觀。

由于彈簧平衡臂顯示器直接加裝在吊塔的上橫臂上，因此安裝時在手術室天花上只要預留吊塔安裝位置即可，安裝簡單方便，減少了工程施工成本。而且由于彈簧平衡臂顯示器無需另外在手術室天花上安裝，使室內更美觀，整潔、空間更大，節省手術室空間。

上述依據本實用新型為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
