本實用新型屬于醫療領域，具體涉及半自動舉宮器。

背景技術：

舉宮器的操作流程是需要熟練的專人進行手動操作，經常發生助手和醫生操作不同步，影響了手術操作，降低了工作效率。

發明專利201010210199.2的一種腹腔鏡自動舉宮器，對上述問題進行了解決，但由于此裝置的操作在架子上進行，醫生無法自行操作；此專利還缺少限位功能，在操作工程中很容易下滑，調節的準確性也比較差；放在地面上原理床體，在手術中容易被架子絆到，引起摔倒等提高了手術的風險。

技術實現要素：

本實用新型所要解決的技術問題是：針對現有技術存在的不足，提供一種限位準確的半自動舉宮器。

為實現本實用新型之目的，采用以下技術方案予以實現：

一種半自動舉宮器，包括支架和舉宮棒，所述支架包括固定板和推桿，固定板上連接有齒輪固定器，齒輪固定器上連接所述的推桿，齒輪固定器包括相互卡接的轉動輪和固定輪，固定板與推桿之間相互傾斜，推桿的底部設有舉宮棒，舉宮棒與推桿相互傾斜設置，固定板與齒輪固定器之間設有左右連動軸，推桿與舉宮棒之間設有上下連動軸，固定板的上表面與床面在同一水平面上，依靠左右連動軸和上下連動軸帶動推桿延齒輪固定器的中心推動，舉宮棒隨之向傾斜方向上下運動，固定板的另一端上相互垂直設有支架桿，支架桿上傾斜設置的支撐桿，支撐桿的兩端均連接有安裝桿，下端的第一安裝桿固定于手術床沿的插孔內，所述推桿上還連接有固定側桿，推桿上端設有推桿套，固定側桿跟隨推桿轉動，固定側桿的上端頂在推桿套的下端面上。

作為優選方案：所述固定側桿的下端設有卡口，所述轉動輪的內側壁上設有與卡口相互匹配的卡塊，卡塊卡接在卡口內，所述固定板上設有限位桿，限位桿處于所述齒輪固定器內側，當固定側桿轉動到限位桿位置，限位桿頂住固定側桿的一側壁。

作為優選方案：所述限位桿上設有第一調節旋紐。

作為優選方案：所述支撐桿和支架桿均為具有可伸縮功能的套桿。

作為優選方案：所述支架桿與支撐桿連接上設有第二調節旋鈕，當床邊的插孔為兩個時，轉動第二調節旋鈕可將支撐桿翻轉至水平狀，將兩個所述安裝桿插入床沿的插孔進行固定。

作為優選方案：所述固定板與所述支架桿的連接處設有第三調節旋鈕，旋出第三調節旋鈕后，固定板相對支架桿還可以左右擺動，帶動舉宮棒的左右移動。

作為優選方案：所述安裝桿上均設有與床孔匹配的緊固器。

與現有技術相比較，本實用新型的有益效果是：把調節方式改成手推可以醫生一個人完成操作，為了避免機械結構引起推動中下滑，增加固定側桿將推桿頂住；齒輪固定器的設計讓操作中拉動推桿操作穩定性更高；同時避免操作中舉宮棒向后掉出，增加了限位桿對后方向的限定；直接裝在床上比放在地面上空間更小，避免了被架子絆到引起其他安全隱患。

附圖說明

圖1是本實用新型的結構示意圖；

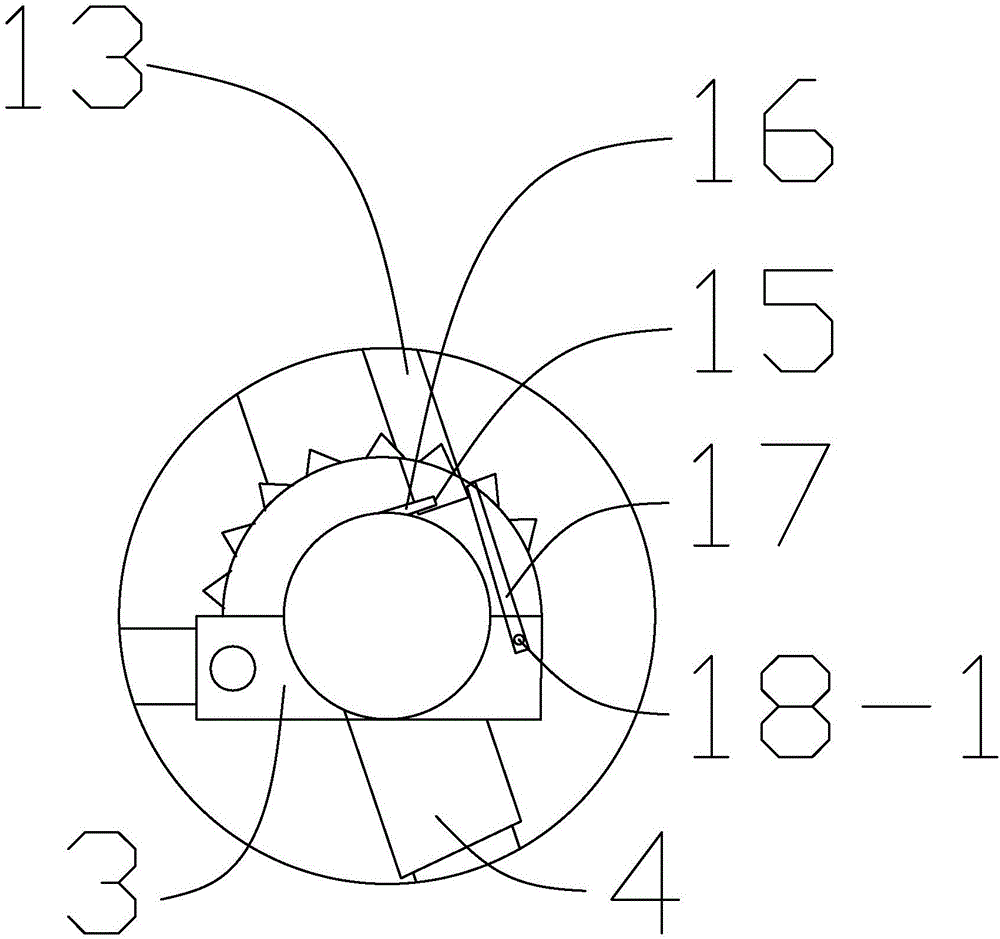

圖2是本實用新型圖1的A向放大圖。

具體實施方式

下面根據附圖對本實用新型的具體實施方式做一個詳細的說明。

實施例1

本實施例所述的一種半自動舉宮器，包括支架1和舉宮棒2，所述支架1包括固定板3和推桿4，固定板3上連接有齒輪固定器5，齒輪固定器5上連接所述的推桿4，齒輪固定器5包括相互卡接的轉動輪6和固定輪7，固定板3與推桿4之間相互傾斜，推桿4的底部設有舉宮棒2，舉宮棒2與推桿4相互傾斜設置，固定板3與齒輪固定器5之間設有左右連動軸8，推桿4與舉宮棒2之間設有上下連動軸9，固定板3的上表面與床面在同一水平面上，依靠左右連動軸8和上下連動軸9帶動推桿4延齒輪固定器5的中心推動，舉宮棒2隨之向傾斜方向上下運動，固定板3與固定板3還可以左右擺動，帶動舉宮棒2的左右移動，固定板3的另一端上相互垂直設有支架桿10，固定板3與支架桿10上傾斜設置的支撐桿11，支撐桿11的兩端均連接有安裝桿12，下端的第一安裝桿12-1固定于手術床沿的插孔內，所述推桿4上還連接有固定側桿13，推桿4上端設有推桿套14，固定側桿13跟隨推桿4轉動，固定側桿13的上端頂在推桿套4的下端面上，所述固定側桿13的下端設有卡口15，所述轉動輪6的內側壁上設有與卡口15相互匹配的卡塊16，卡塊16卡接在卡口15內，所述固定板3上設有限位桿17，限位桿17處于所述齒輪固定器5內側，當固定側桿13轉動到限位桿17位置，限位桿17頂住固定側桿13的一側壁，所述限位桿17上設有第一調節旋紐18-1，所述支撐桿11和支架桿10均為具有可伸縮功能的套桿，所述支架桿10與支撐桿11連接上設有第二調節旋鈕18-2，當床邊的插孔為兩個時，轉動第二調節旋鈕18-2可將支撐桿11翻轉至水平狀，將兩個所述安裝桿12插入床沿的插孔進行固定，所述固定板3與所述支架桿10的連接處設有第三調節旋鈕18-3，旋出第三調節旋鈕18-3后，固定板3相對支架桿10還可以左右擺動，帶動舉宮棒2的左右移動，所述安裝桿上均設有與床孔匹配的緊固器19。

在使用中，將半自動舉宮器固定在床邊的孔內，雙孔的可以將第二旋紐18-2旋開，轉動支撐桿11到平衡位置，將安裝桿12插入兩個孔內，再用緊固器19匹配固定在孔上，并轉緊第二旋紐18-2。舉宮棒2對準部位后，手搬動推桿4或者推桿套14向后拉，舉宮棒2向前運動進行操作。在此過程之前，左右位置或者上下位置有沒有對準的，可以選擇用上下連動軸9和左右連動軸8進行調節，還有所偏差可以旋開第三旋紐18-3，把固定板3進行左右轉動找到適合的點后，旋緊第三旋紐18-3。在這操作過程中，選擇齒輪固定器5是為了更加穩定，但齒輪結構在多次使用后容易形成推桿往下滑現象，所以在不用的時候，設置一個固定側桿13，一是頂住推桿4使其不向下滑，再就是限位后，使齒輪固定器5壽命加強，同時在不使用時，利用固定側桿13的卡接結構支撐，同時第一旋紐18-1也是可以進行調節的，限位準確性更高。

實施例2

在使用中與實施例1的唯一不同在于當床邊為單孔時，將半自動舉宮器調節到安裝桿12與支架桿10在同一直線上，旋轉固定第二旋紐18-2，把其中第一安裝桿12-1插入單孔內，第一安裝桿12-1通過緊固器19進行固定。
