本實用新型涉及一種磁懸浮殺菌設備。

背景技術：

目前，針對容易滋生細菌的物品(如牙刷、筷子等)，市場上有各類殺菌消毒設備，比較常見的是紫外線消毒柜；現有的紫外線消毒柜殺菌方式單一，殺菌過程中物品會與盛放容器接觸，其接觸處的細菌并不容易被完全殺除，不能保證物品整體能被徹底殺菌，殺菌效果有限。

申請號為201520713560.1的實用新型專利提供了一種可懸浮牙刷，包括牙刷本體、牙刷頭、牙刷柄，所述的牙刷本體具有牙刷架；牙刷架內置有第一永磁鐵；牙刷柄內部具有第二永磁鐵，所述的第二永磁鐵與第一永磁鐵同極相向布置，將牙刷本體放置牙刷架上，可懸浮。上述可懸浮牙刷的有益效果是，使得牙刷放置更加便利，而且能夠保持牙刷的干燥度從而進一步保障牙刷的為生情況，解決了因為牙刷潮濕導致細菌滋生的問題。

分析上述專利公開的技術方案可知，其并未公開任何關于保證牙刷能夠穩定懸浮的技術手段，同時公知的是，永磁鐵的磁性會慢慢衰減，因此牙刷在放置上牙刷架后容易掉落，并不容易達到預期的懸浮效果。

因此，需要一種能對物品進行整體殺菌、殺菌效果好、懸浮效果穩定的磁懸浮殺菌設備。

技術實現要素：

本實用新型所要解決的技術問題是提供一種能對物品進行整體殺菌、殺菌效果好、懸浮效果穩定的磁懸浮殺菌設備。

本實用新型解決其技術問題所采用的技術方案是：磁懸浮殺菌設備，包括支撐框、紫外線燈、第一電磁鐵、第二電磁鐵、電源線，支撐框包圍形成懸浮窗口，所述第一電磁鐵設置在支撐框內且位于懸浮窗口上方，第二電磁鐵設置在支撐框內且位于懸浮窗口下方，紫外線燈設置在支撐框內側，電源線分別與第一電磁鐵、第二電磁鐵、紫外線燈連接。

其中，還包括懸浮體，所述懸浮體一端設置有第一永磁鐵，另一端設置有第二永磁鐵；第一永磁鐵與第一電磁鐵異極相對，第二永磁鐵與第二電磁鐵同極相對，懸浮體置于懸浮窗口內時呈懸浮狀態。

進一步的是，所述懸浮體為牙刷，牙刷的牙刷頭內設置有第一永磁鐵，牙刷的刷柄一端設置有第二永磁鐵。

其中，還包括第一電流調節器、第二電流調節器，第一電磁鐵、第二電磁鐵、紫外線燈通過電源線并聯，所述第一電流調節器設置在第一電磁鐵所在的電路上，所述第二電流調節器設置在第二電磁鐵所在的電路上。

進一步的是，還包括變壓器，變壓器設置在電源線的主電路上。

更進一步的是，還包括轉換器，轉換器設置在電源線的主電路上。

更進一步的是，還包括逆變式鎮流器，逆變式鎮流器設置在紫外線燈所在的電路上。

進一步的是，還包括開關，開關設置在紫外線燈所在的電路上。

其中，第二電磁鐵的磁場強度強于第一電磁鐵。

本實用新型的有益效果是：本實用新型磁懸浮殺菌設備設置有紫外線燈，可對放置其中的懸浮體殺菌；殺菌設備上設置有第一電磁鐵、第二電磁鐵，懸浮體上設置有與之相應的磁鐵，第一電磁鐵、第二電磁鐵的磁場強度均可調節，同時殺菌設備上設置有變壓器、轉換器等裝置以保證電源線中的電流穩定，從而保證懸浮體可在殺菌設備內穩定懸浮；使用時使用者輕觸懸浮體，懸浮體便可依靠慣性旋轉，實現360°旋轉殺菌，整體殺菌效果好；本實用新型尤其適用于牙刷等長期處于潮濕狀態、易于滋生細菌的物品殺菌使用，適宜在市場中推廣。

附圖說明

圖1為本實用新型其中一種實施方式的結構示意圖；

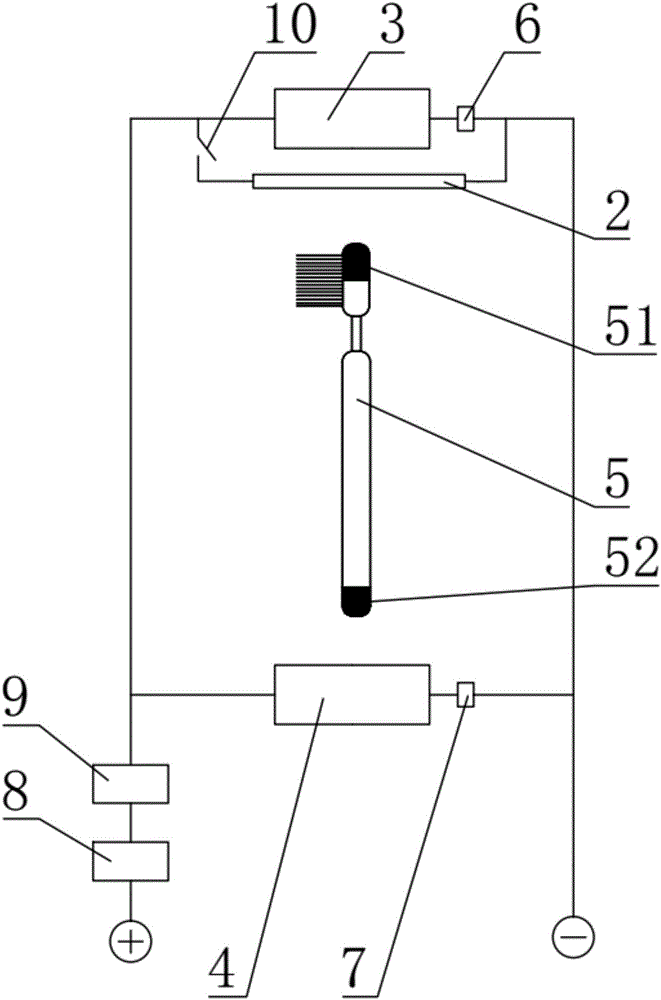

圖2為本實用新型其中一種實施方式的工作原理示意圖；

圖中標記為：支撐框1、紫外線燈2、第一電磁鐵3、第二電磁鐵4、懸浮體5、第一電流調節器6、第二電流調節器7、變壓器8、轉換器9、開關10、第一永磁鐵51、第二永磁鐵52。

具體實施方式

下面結合附圖對本實用新型進一步說明。

如圖1、圖2所示，本實用新型磁懸浮殺菌設備，包括支撐框1、紫外線燈2、第一電磁鐵3、第二電磁鐵4、電源線，支撐框1包圍形成懸浮窗口，所述第一電磁鐵3設置在支撐框1內且位于懸浮窗口上方，第二電磁鐵4設置在支撐框1內且位于懸浮窗口下方，紫外線燈2設置在支撐框1內側，電源線分別與第一電磁鐵3、第二電磁鐵4、紫外線燈2連接。電磁鐵包括鐵磁體與纏繞在鐵磁體外周的線圈，是現有常規的裝置，其磁場強度與電流大小、線圈圈數及鐵磁體有關；公知的是永磁鐵的磁場強度會逐漸衰減，因此，本實用新型采用電磁鐵作為磁懸浮裝置，其穩定性、可控性較好。

優選的，還包括懸浮體5，所述懸浮體5一端設置有第一永磁鐵51，另一端設置有第二永磁鐵52；第一永磁鐵51與第一電磁鐵3異極相對，第二永磁鐵52與第二電磁鐵4同極相對，懸浮體5置于懸浮窗口內時呈懸浮狀態。

進一步優選的，所述懸浮體5為牙刷，牙刷的牙刷頭內設置有第一永磁鐵51，牙刷的刷柄一端設置有第二永磁鐵52。

優選的，還包括第一電流調節器6、第二電流調節器7，第一電磁鐵3、第二電磁鐵4、紫外線燈2通過電源線并聯，所述第一電流調節器6設置在第一電磁鐵3所在的電路上，所述第二電流調節器7設置在第二電磁鐵4所在的電路上。第一電流調節器6、第二電流調節器7即可調電阻，是現有常規的裝置，使用者可通過調節電阻控制電路中電流的大小，從而控制電磁鐵的磁場強度；使用者可根據實際情況調節第一電磁鐵3、第二電磁鐵4的磁場強度，以保證不同重量的懸浮體5均可穩定懸浮。

進一步優選的，還包括變壓器8，變壓器8設置在電源線的主電路上。申請人在實踐中發現，若采用電池作為電源，電池電量很快就會被電磁鐵耗盡，不能達到預期的使用效果；因此，為保證電磁鐵能產生穩定的磁場，優選的是采用220V的交流電為本實用新型磁懸浮殺菌設備供電；本領域技術人員可以理解的是，變壓器8是利用電磁感應的原理來改變交流電壓的常規裝置。

更進一步優選的，還包括轉換器9，轉換器9設置在電源線的主電路上。所述轉換器9為交流-直流轉換器，本領域技術人員可以理解的是，若第一電磁鐵3、第二電磁鐵4所在電路中的電流是交流電，電磁鐵中會出現交流阻抗，發熱大、有噪音、磁場強度小等問題，因此優選的是第一電磁鐵3、第二電磁鐵4所在電路中的電流為直流電，鑒于本實用新型采用220V的交流電供電，因此需要使用轉換器9將交流電轉換為直流電。

更進一步優選的，還包括逆變式鎮流器，逆變式鎮流器設置在紫外線燈2所在的電路上。優選的本實用新型采用的是常規的紫外線燈2，本領域技術人員可以理解的是紫外線燈2需要采用交流電供電；逆變式鎮流器是起到直流轉交流、鎮流作用的常規裝置，由于主電路中的電流已由轉換器9轉換為直流電，因此需要使用逆變式鎮流器將電流重新轉為交流電為紫外線燈2供電。

進一步優選的，還包括開關10，開關10設置在紫外線燈2所在的電路上?？梢岳斫獾氖?，紫外線殺菌并非時間越長越好，因此使用者可根據需要選擇紫外線燈2的通斷進行殺菌。

優選的，第二電磁鐵4的磁場強度強于第一電磁鐵3。第一電磁鐵3主要起到維持懸浮體5中心平衡的作用，其對懸浮體5的吸引力應不足以將懸浮體5吸引向上移動；第二電磁鐵4主要起到平衡懸浮體5自身重力的作用。
