本實用新型涉及一種振動機構，尤其是一種理療床彈性諧振機構。

背景技術：

在整脊等骨科治療時，醫務人員常常需要對患者進行關節曲伸、擺動、牽引等手法治療。

同時在整脊、按摩及運動損傷等骨科康復和放松治療時，醫務人員常常需要對患者進行肢體抖動、震顫等手法治療。但現有的多功能理療床，床面都是固定的，在患者臥姿狀態下，無法實施上述手法，即便實施由于床面的阻礙，治療效果也大打折扣。從而往往需要患者改變體姿或使用其他治療設備，導致治療時諸多不便，既影響患者的舒適度及治療效果，又增加了醫務人員的工作強度。

技術實現要素：

本實用新型解決了現有的理療床床面屬于固定形式，床面無法隨醫務人員的動作進行適應性變化，醫務人員需要更大的力氣來保證動作到位的問題，提供一種理療床彈性諧振機構，床面采用彈性支撐，能隨醫務人員的動作產生適應性隨動，起到輔助醫務人員并降低醫務人員工作強度的作用。

本實用新型解決其技術問題所采用的技術方案是：一種理療床彈性諧振機構，設置于床體的上連接板和下連接板之間，包括固定于下連接板上轉動軸承上上的多個彈性減震器，彈性減震器的上支撐點為面狀分布支撐上連接板，上連接板與下連接板之間設置有多個振幅限位裝置，振幅限位裝置與彈性減震器相錯開。彈性減震器支撐上連接板，彈性減震器的支撐點面狀分布，這樣給予上連接板的支撐力分布更加均衡合理，上連接板相對醫務人員產生上下振動時產生的輔助力更加集中，降低醫務人員工作強度，振幅限位裝置限制上連接板振動的幅度，防止上連接板的振動超出需要的范圍。

作為優選，彈性減震器共5個，5個彈性減震器以床體長度方向的中線為對稱線對稱布置，中線上布置3個彈性減震器，中線兩側各布置1個彈性減震器，5個彈性減震器呈Y形分布。

作為優選，處于中線上的3個彈性減震器中有2個彈性減震器共同設置于同一墊塊上，另一個彈性減震器遠離墊塊，對稱布置的另兩個彈性減震器分置于中線上墊塊外的那個彈性減震器兩側。

作為優選，墊塊外的3個彈性減震器呈弧形布置，該弧形的中心指向中線。

作為優選，弧形布置的3個彈性減震器偏向于遠離墊塊的位置，對稱的2個彈性減震器分布的弧形所占的圓心角為60-90°。

作為優選，振幅限位裝置共四個，每一振幅限位裝置包括限位螺桿及旋置于限位螺桿上的兩限位塊，兩限位塊分置于上連接板上下兩側。

作為優選，上連接板設置有穿孔，限位螺桿的端部穿過穿孔并伸出到穿孔外，限位塊的直徑大于穿孔的直徑。

本實用新型的有益效果是：彈性減震器支撐上連接板，彈性減震器的支撐點面狀分布，這樣給予上連接板的支撐力分布更加均衡合理，上連接板相對醫務人員產生上下振動時產生的輔助力更加集中，降低醫務人員工作強度，振幅限位裝置限制上連接板振動的幅度，防止上連接板的振動超出需要的范圍。

附圖說明

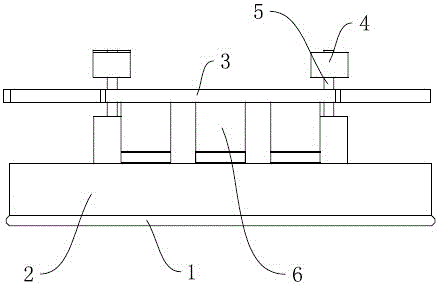

圖1是本實用新型一種結構示意圖；

圖2是本實用新型一種側視圖；

圖3是本實用新型一種俯視圖；

圖中：1、下連接板，2、轉動軸承，3、上連接板，4、限位塊，5、限位螺桿，6、彈性減震器，7、墊塊。

具體實施方式

下面通過具體實施例，并結合附圖，對本實用新型的技術方案作進一步具體的說明。

實施例：一種理療床彈性諧振機構（參見圖1圖2圖3），設置于床體的上連接板3和下連接板1之間，下連接板上固定有轉動軸承2。

諧振機構包括5個彈性減震器6，彈性減震器內部采用彈簧作為減震元件。5個彈性減震器以床體長度方向的中線為對稱線對稱布置，中線上布置3個彈性減震器，中線兩側各布置1個彈性減震器，5個彈性減震器呈Y形分布。中線上的3個彈性減震器中有2個彈性減震器共同設置于同一墊塊7上，墊塊固定于轉動軸承的圓周上，另一個彈性減震器設置于轉動軸承遠離墊塊的圓周上，對稱布置的另兩個彈性減震器分置于中線上墊塊外的那個彈性減震器兩側。墊塊外的3個彈性減震器呈弧形布置，該弧形的中心指向轉動軸承中心。弧形布置的3個彈性減震器偏向于遠離墊塊的位置，對稱的2個彈性減震器分布的弧形所占的圓心角為60°。彈性減震器的上支撐點為面狀分布，彈性減震器的支撐點覆蓋面積與人體平躺形成的平面面積相對應，支撐點覆蓋范圍小于人體平躺的輪廓，支撐覆蓋的面積為人體平躺形成的面積的70%。彈性減震器的下端為固定式連接，彈性減震器的上端為活動式連接。

諧振機構還包括4個設置于床體內的振幅限位裝置，每一振幅限位裝置包括限位螺桿5及旋置于限位螺桿上的兩限位塊4，兩限位塊分置于上連接板上下兩側，兩限位塊之間的距離為上連接板最大的振幅。上連接板設置有穿孔，限位螺桿的端部穿過穿孔并伸出到穿孔外，限位塊的直徑大于穿孔的直徑。

以上所述的實施例只是本實用新型的一種較佳方案，并非對本實用新型作任何形式上的限制，在不超出權利要求所記載的技術方案的前提下還有其它的變體及改型。
