本實用新型涉及醫療器械技術領域，具體來講是一種急診科用便捷擔架。

背景技術：

擔架是急診搶救設備之一，特別是在出診和轉運病人時，擔架更是必不可少的工具，但是現在擔架的長度和寬度都無法調節，而需要使用擔架的患者身高和身寬不同，特別是大人與小孩差異明顯。當擔架的長度和寬度與患者不匹配時，擔架使用不便。

技術實現要素：

針對現有技術中存在的缺陷，本實用新型的目的在于提供一種急診科用便捷擔架，使得擔架的尺寸與患者相匹配，使用方便。

為達到以上目的，本實用新型采取的技術方案是：一種急診科用便捷擔架，由若干模塊單元首尾拼接而成，所述模塊單元包括兩根支撐桿，以及設置于兩根支撐桿之間的擔架布；將兩根支撐桿中的其中一根支撐桿設為移動桿，另一根支撐桿設為固定桿；所述移動桿的內部設置有可自動收縮的卷軸，移動桿的側壁開設有通槽，所述擔架布的一端穿過通槽纏繞于所述卷軸，擔架布的另一端與固定桿連接；每相鄰的兩個模塊單元之間通過連接裝置相連。

進一步改進在于：所述連接裝置包括設置于支撐桿前端的卡合螺栓、以及設置于支撐桿后端的撥片，所述撥片的自由端設置有與卡合螺栓相配合的卡口；每相鄰的兩個模塊單元之間，前端模塊單元的撥片卡合于后端模塊單元對應的卡合螺栓。

進一步改進在于：所述支撐桿的前端設置有卡塊，支撐桿的后端設置有卡槽；每相鄰的兩個模塊單元之間，后端模塊單元的卡塊卡裝于前端模塊單元對應的卡槽中。

進一步改進在于：所述擔架布開設有若干列通孔，所述移動桿的通槽內設置有若干活動卡齒，且活動卡齒與位于同一列的通孔一一對應。

進一步改進在于：還包括若干把手，所述支撐桿側壁靠近兩端的位置分別設置有安裝孔；當模塊單元位于首位時，將把手安裝于該模塊單元支撐桿位于前端的安裝孔中；當模塊單元位于末位時，將把手安裝于該模塊單元支撐桿位于后端的安裝孔中。

進一步改進在于：所述擔架布為夾層結構，由下至上依次為下帆布層、聚酯板保溫層、電熱層、上覆導熱鹽層和上帆布層。

進一步改進在于：位于首位的模塊單元的擔架布上設置有可存放氧氣的枕頭。

進一步改進在于：所述擔架布上橫向設置有帶刻度線的布條。

本實用新型的有益效果在于：

1、本實用新型中，由若干模塊單元首尾拼接而成，模塊單元包括兩根支撐桿，以及設置于兩根支撐桿之間的擔架布；將兩根支撐桿中的其中一根支撐桿設為移動桿，另一根支撐桿設為固定桿；移動桿的內部設置有可自動收縮的卷軸，移動桿的側壁開設有通槽，擔架布的一端穿過通槽纏繞于卷軸，擔架布的另一端與固定桿連接。因此，使用時，通過增加/減少模塊單元的個數，即可調節擔架的長度；通過卷軸收放擔架布，即可調節擔架的寬度；使得擔架的尺寸與患者相匹配，使用方便。不使用時，可將各模塊單元拆卸，并通過卷軸將擔架布收起，占用空間極小。

2、本實用新型中，連接裝置包括設置于支撐桿前端的卡合螺栓、以及設置于支撐桿后端的撥片，所述撥片的自由端設置有與卡合螺栓相配合的卡口；每相鄰的兩個模塊單元之間，前端模塊單元的撥片卡合于后端模塊單元對應的卡合螺栓。通過相配合的撥片與卡合螺栓，可實現模塊單元間的快速安裝/拆卸，提高了工作效率。

3、本實用新型中，支撐桿的前端設置有卡塊，支撐桿的后端設置有卡槽；每相鄰的兩個模塊單元之間，后端模塊單元的卡塊卡裝于前端模塊單元對應的卡槽中。通過相配合的卡塊與卡槽，極大的增強了擔架的整體強度。

4、本實用新型中，擔架布開設有若干列通孔，所述移動桿的通槽內設置有若干活動卡齒，且活動卡齒與位于同一列的通孔一一對應。調節擔架寬度時，將活動卡齒收縮，使得擔架布隨固定桿移動而伸長，待擔架布伸長至預設寬度后，將活動卡齒卡裝于相應的通孔中，即可對擔架布進行限位固定。

5、本實用新型中，支撐桿側壁靠近兩端的位置分別設置有安裝孔；當模塊單元位于首位時，將把手安裝于該模塊單元支撐桿位于前端的安裝孔中；當模塊單元位于末位時，將把手安裝于該模塊單元支撐桿位于后端的安裝孔中。通過設置把手，可以使得抬擔架的人員在擔架兩側行走，提高了擔架的靈活性。

6、本實用新型中，擔架布為夾層結構，由下至上依次為下帆布層、聚酯板保溫層、電熱層、上覆導熱鹽層和上帆布層，電熱層是居中件，采用現有技術的直流電熱結構，電熱層的下面設置有聚酯板保溫層，聚酯板保溫層的下面是下帆布層。電熱層的上面設置有上覆導熱鹽層，上覆導熱鹽層的上面是上帆布層。所說的上覆導熱鹽層，采用粉末狀的工業鹽，縫合并固定在布袋內，形成墊子狀的結構。有利于對風濕類危重病人的救治和轉運操作。

附圖說明

圖1為本實用新型實施例中急診科用便捷擔架的結構示意圖；

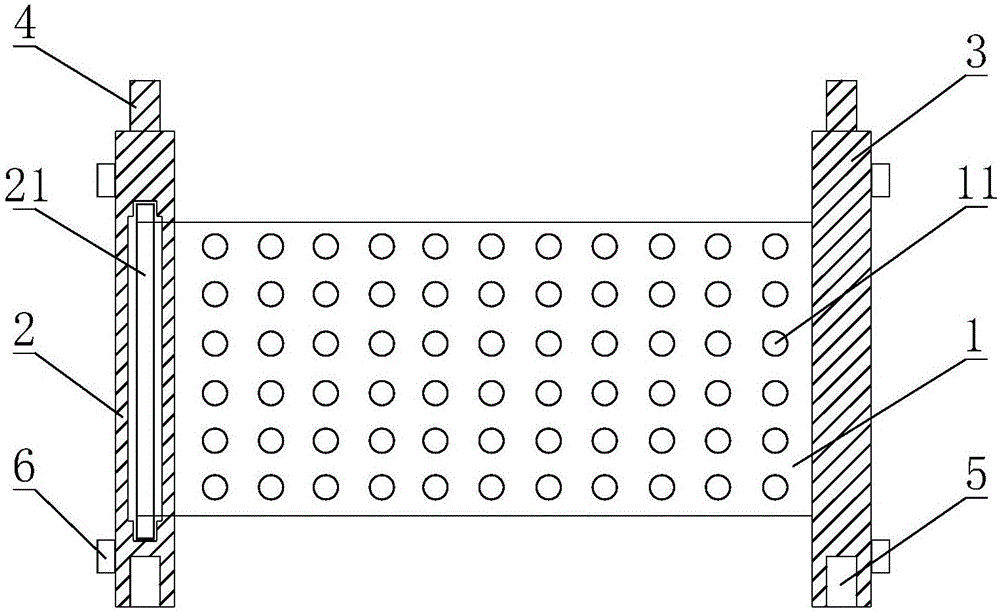

圖2為本實用新型實施例中模塊單元的剖視圖；

圖3為本實用新型實施例中移動桿的示意圖；

圖4為本實用新型實施例中連接裝置的結構示意圖；

圖5為本實用新型實施例中擔架布的斷面示意圖。

附圖標記：

1-擔架布；11-通孔；12-下帆布層；13-聚酯板保溫層；14-電熱層；15-上覆導熱鹽層；16-上帆布層；

2-移動桿；21-卷軸；22-通槽；23-活動卡齒；

3-固定桿；

4-卡塊；

5-卡槽；

6-連接裝置；61-卡合螺栓；62-撥片；63-卡口；

7-把手。

具體實施方式

以下結合附圖對本實用新型的實施例作進一步詳細說明。

參見圖1所示，本實用新型實施例提供一種急診科用便捷擔架，由若干模塊單元首尾拼接而成，模塊單元包括兩根支撐桿，以及設置于兩根支撐桿之間的擔架布1；將兩根支撐桿中的其中一根支撐桿設為移動桿2，另一根支撐桿設為固定桿3；具體的，該急診科用便捷擔架還包括若干把手7，支撐桿側壁靠近兩端的位置分別設置有安裝孔；當模塊單元位于首位時，將把手7安裝于該模塊單元支撐桿位于前端的安裝孔中；當模塊單元位于末位時，將把手7安裝于該模塊單元支撐桿位于后端的安裝孔中。通過設置把手7，可以使得抬擔架的人員在擔架兩側行走，提高了擔架的靈活性。優選的，位于首位的模塊單元的擔架布1上設置有可存放氧氣的枕頭?？稍谶\輸病人過程中，對其進行供氧。

參見圖2所示，移動桿2的內部設置有可自動收縮的卷軸21，移動桿2的側壁開設有通槽22，擔架布1的一端穿過通槽22纏繞于卷軸21，擔架布1的另一端與固定桿3連接；因此，使用時，通過增加/減少模塊單元的個數，即可調節擔架的長度；通過卷軸21收放擔架布1，即可調節擔架的寬度；使得擔架的尺寸與患者相匹配，使用方便。不使用時，可將各模塊單元拆卸，并通過卷軸21將擔架布1收起，占用空間極小。

每相鄰的兩個模塊單元之間通過連接裝置6相連。參見圖4所示，，連接裝置6包括設置于支撐桿前端的卡合螺栓61、以及設置于支撐桿后端的撥片62，撥片62的自由端設置有與卡合螺栓61相配合的卡口63；每相鄰的兩個模塊單元之間，前端模塊單元的撥片62卡合于后端模塊單元對應的卡合螺栓61。通過相配合的撥片62與卡合螺栓61，可實現模塊單元間的快速安裝/拆卸，提高了工作效率。具體的，支撐桿的前端設置有卡塊4，支撐桿的后端設置有卡槽5；每相鄰的兩個模塊單元之間，后端模塊單元的卡塊4卡裝于前端模塊單元對應的卡槽5中。通過相配合的卡塊4與卡槽5，極大的增強了擔架的整體強度。

參見圖2和圖3所示，，擔架布1開設有若干列通孔11，移動桿2的通槽22內設置有若干活動卡齒23，且活動卡齒23與位于同一列的通孔11一一對應。調節擔架寬度時，將活動卡齒23收縮，使得擔架布1隨固定桿3移動而伸長，待擔架布1伸長至預設寬度后，將活動卡齒23卡裝于相應的通孔11中，即可對擔架布1進行限位固定。

參見圖5所示，擔架布1為夾層結構，由下至上依次為下帆布層12、聚酯板保溫層13、電熱層14、上覆導熱鹽層15和上帆布層16。電熱層14是居中件，采用現有技術的直流電熱結構，電熱層14的下面設置有聚酯板保溫層13，聚酯板保溫層13的下面是下帆布層12。電熱層14的上面設置有上覆導熱鹽層15，上覆導熱鹽層15的上面是上帆布層16。所說的上覆導熱鹽層15，采用粉末狀的工業鹽，縫合并固定在布袋內，形成墊子狀的結構。有利于對風濕類危重病人的救治和轉運操作。具體的，擔架布1上橫向設置有帶刻度線的布條。操作人員可通過觀察刻度線控制擔架的展開寬度。
