本實用新型涉及一種保健理療設備，尤其涉及一種提高中藥有效成分析出率的中藥蒸汽熏蒸儀。

背景技術：

利用中藥蒸汽對人體某個部位進行熏蒸以達到理療、治療或美容的目的。目前市面上已有的用中藥蒸汽對眼部、臉部進行熏蒸的設備有兩種。一種是將內部裝有固體中藥的中藥包置于水中一起加熱煮沸，使中藥中的有效成分溶于水中并隨蒸汽輸出。另一種是將內部裝有固體中藥的中藥包置于水面之上，對水進行加熱煮沸，利用水蒸氣將中藥中的有效成分帶出。但這兩種熏蒸設備均存在不足，即中藥中的有效成分在比較短的加熱時間內并不能比較完全地被析出，中藥的利用率不高，而且在熏蒸的不同時段所析出的中藥有效成分的濃度不同，熏蒸過程不均勻和不平衡，熏蒸效果受到影響。而且將中藥包置于水中一起加熱煮沸，易發生有過量泡沫生成的現象，過量泡沫會堵塞熏蒸噴管，存在安全隱患，也影響熏蒸的正常進行。

技術實現要素：

本實用新型主要解決原有中藥熏蒸設備對中藥有效成分的析出不夠完全，中藥的利用率不高，熏蒸過程中所利用的中藥有效成分不均勻，熏蒸效果受到影響的技術問題；提供一種中藥蒸汽熏蒸儀，其能確保中藥有效成分析出得更完全，提高中藥的利用率，而且在整個熏蒸過程中能確保所利用的中藥有效成分基本相同，熏蒸均勻，從而提高熏蒸效果。

本實用新型同時解決原有中藥熏蒸設備將中藥包和水一起加熱煮沸，易發 生有過量泡沫生成的現象，過量泡沫會堵塞熏蒸輸出管，存在安全隱患，也影響熏蒸的正常進行的技術問題；提供一種中藥蒸汽熏蒸儀，其能有效避免泡沫的生成，確保熏蒸噴管的通暢，提高使用的安全性和可靠性。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：本實用新型包括殼體、儲液瓶和蒸汽噴頭，所述的儲液瓶中灌裝有用于熏蒸的濃縮中藥液，殼體內設有一個灌裝有蒸餾水的容器及對容器內蒸餾水進行加熱的主加熱器，所述的儲液瓶的瓶口朝下，呈垂直倒置狀，儲液瓶的瓶口連接有流量控制閥，流量控制閥再連接藥液導管，所述的藥液導管穿過所述的殼體并伸入到所述的容器中，所述的蒸汽噴頭上連接有蒸汽導管，蒸汽導管穿過所述的殼體并伸入到所述的容器的液面上方。本技術方案中，容器為封閉式容器，可開合，安裝好后呈封閉狀態，只通過蒸汽導管、藥液導管和外界相連。殼體作為結構支撐，起到保護、隔熱作用。流量控制閥可調節流量、流速，主加熱器一般采用電熱絲等電加熱器。用于熏蒸的濃縮中藥液置于儲液瓶中，在流量控制閥的控制下，經過藥液導管持續地注入容器中，容器中的蒸餾水事先通過主加熱器煮沸，注入容器中的濃縮中藥液再和水一起由主加熱器進一步加熱后，中藥中的有效成分隨水蒸氣被帶出，由于殼體是密封的，只有蒸汽導管一個出口，故含有中藥成分的蒸汽流向蒸汽導管，再由蒸汽噴頭噴出，噴出的蒸汽對準人體某個部位實現熏蒸以達到理療、治療或美容的目的。一般較多地用于對人眼部、臉部進行熏蒸，也可針對人體其它部位進行熏蒸，不同部位、不同目的，只需改變中藥配方即可。使用靈活，使用范圍廣泛。濃縮中藥液事先可經過制備取得，用儲液瓶中的濃縮中藥液代替固體中藥包，確保中藥有效成分析出得更完全，增加中藥有效成分的濃度，提高中藥的利用率，減少揮發油的損失，提高熏蒸效果，而且大大減少加熱時的起泡量，確保蒸汽噴管、蒸汽噴頭的通暢， 提高使用的安全性和可靠性。本技術方案中，儲液瓶中的濃縮中藥液通過流量控制閥以一定的流速持續注入到容器中，使得在整個熏蒸過程中所利用的中藥有效成分濃度基本相同，中藥液中的有效成分均勻、持續地進入蒸汽中，確保熏蒸均勻，進一步提高熏蒸效果。

作為優選，所述的藥液導管上設有副加熱器。副加熱器對流經藥液導管的濃縮中藥液進行預加熱。從儲液瓶流入容器的濃縮中藥液，先在藥液導管處由副加熱器加熱至約80攝氏度，再注入容器中，可以避免容器中由于較冷的濃縮中藥液的加入所導致的蒸汽量減少或蒸汽停止蒸發的現象，確保整個熏蒸過程中蒸汽的噴出保持恒定。

作為優選，所述的副加熱器為螺旋形繞制的電加熱線圈，電加熱線圈包圍在所述的藥液導管外。使藥液導管的受加熱面積較大，熱傳導效果好，提高加熱效果。

作為優選，所述的蒸汽導管傾斜設置，蒸汽導管的進口端是個彎頭，彎頭垂直朝下并伸入到所述的容器的液面上方。蒸汽導管向上傾斜，一方面緩和蒸汽的噴出力，使熏蒸更加溫和、舒服，避免噴力太大而燙傷使用者；另一方面，可以使在蒸汽導管內凝結的水滴流回容器中，防止熱水隨蒸汽一起噴出而造成燙傷的危險。

作為優選，所述的殼體內設有紫外線燈，紫外線燈位于所述的容器的上方并靠近所述的蒸汽導管的進口端。紫外線燈可以懸空裝在容器上方，最好是嵌裝在容器的頂面上。紫外線燈的作用是產生臭氧，加速容器液面上空的過飽和水蒸氣的析出和霧化，使從蒸汽噴頭噴出的蒸汽為霧狀，較為柔和，提高熏蒸效果。

作為優選，所述的蒸汽導管的材質為不銹鋼材質。清潔干凈，防腐蝕，確 保藥液蒸汽的不受污染和干擾。

作為優選，所述的殼體由一個平面和一個球面連接而成，平面作為底面，所述的容器設于所述的底面上，所述的藥液導管及蒸汽導管分別穿過所述的球面。密封性好，外形美觀。

本實用新型的有益效果是：能確保中藥有效成分更完全地被析出，并通過蒸汽進行熏蒸，提高中藥的利用率，而且在整個熏蒸過程中能確保所利用的中藥有效成分濃度基本相同，熏蒸均勻，從而提高熏蒸效果。同時，完全拋棄了傳統方法中將中藥包和水一起加熱煮沸的方法，有效避免泡沫的生成，確保熏蒸噴管的通暢，提高使用的安全性和可靠性。

附圖說明

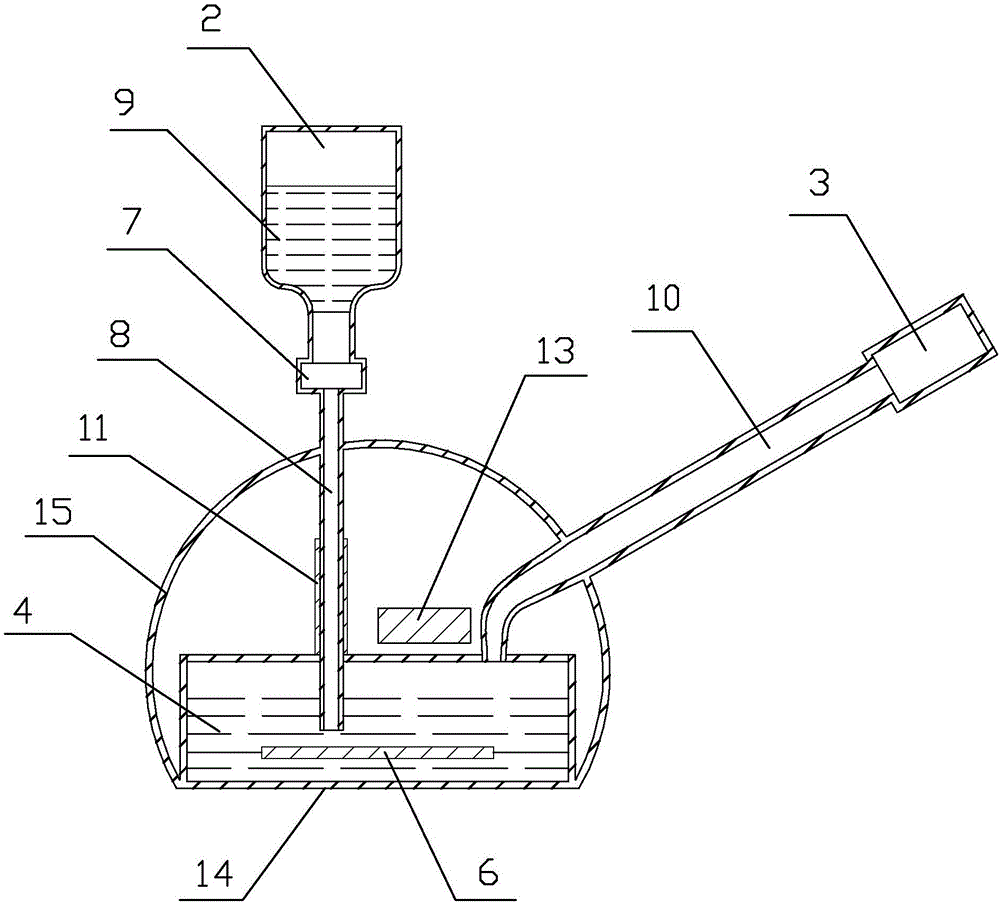

圖1是本實用新型的一種立體結構示意圖。

圖2是本實用新型的一種主視結構示意圖。

圖中1.殼體，2.儲液瓶，3.蒸汽噴頭，4.蒸餾水，5.容器，6.主加熱器，7.流量控制閥，8.藥液導管，9.濃縮中藥液，10.蒸汽導管，11.副加熱器，12.彎頭，13.紫外線燈，14.平面，15.球面。

具體實施方式

下面通過實施例，并結合附圖，對本實用新型的技術方案作進一步具體的說明。

實施例：本實施例的一種中藥蒸汽熏蒸儀，如圖1、圖2所示，包括殼體1、儲液瓶2和蒸汽噴頭3，殼體1由一個平面14和一個球面15連接而成，殼體的形狀呈大半個球形，平面14作為底面，底面上安裝有一個封閉式的容器5，容器內靠近容器的底部安裝有一個加熱絲作為主加熱器6，容器內裝有一定量的蒸 餾水4。儲液瓶2中灌裝有用于熏蒸的濃縮中藥液9，儲液瓶2的瓶口朝下，儲液瓶2呈垂直倒置狀，儲液瓶2的瓶口安裝有流量控制閥7，流量控制閥7再連接一根垂直設置的藥液導管8，藥液導管8穿過殼體1的球面并伸入到容器5中。蒸汽噴頭3和蒸汽導管10相連，蒸汽導管10向上傾斜設置，蒸汽導管10穿過殼體1的球面15，蒸汽導管10的進口端是個彎頭12，彎頭12垂直朝下并伸入到容器5的液面上方，使蒸汽導管的進口朝向容器5內的液面，蒸汽導管10采用不銹鋼材質制成。殼體1內還安裝有一個紫外線燈13，紫外線燈13位于容器5的上方并靠近蒸汽導管10的彎頭12。

容器中的蒸餾水事先通過主加熱器煮沸，儲液瓶中用于熏蒸的濃縮中藥液在流量控制閥的控制下，經過藥液導管勻速地、持續地注入容器中，流經藥液導管的濃縮中藥液先由副加熱器加熱至約80攝氏度，再注入容器中，注入容器中的濃縮中藥液再和已煮沸的蒸餾水一起由主加熱器進一步加熱后，中藥中的有效成分隨水蒸氣被帶出，含有中藥有效成分的水蒸氣在紫外線燈的照射后，析出為小水滴，成白霧狀，此白霧流入蒸汽導管，再由蒸汽噴頭噴出，噴出的蒸汽對準人體某個部位實現熏蒸以達到理療、治療或美容的目的。儲液瓶中的濃縮中藥液通過流量控制閥以一定的流速持續注入到容器中，使得在整個熏蒸過程中所利用的中藥有效成分濃度基本相同，中藥液中的有效成分均勻、持續地進入蒸汽中，確保整個熏蒸過程中使用者所接受到的藥量均勻、平衡，提高熏蒸效果。濃縮中藥液事先可經過制備取得，用儲液瓶中的濃縮中藥液代替固體中藥包，確保中藥有效成分析出得更完全，增加中藥有效成分的濃度，提高中藥的利用率，減少揮發油的損失，而且大大減少加熱時的起泡量，確保蒸汽噴管、蒸汽噴頭的通暢，提高使用的安全性和可靠性。

熏蒸儀一般較多地用于對人眼部、臉部進行熏蒸，也可針對人體其它部位 進行熏蒸，不同部位、不同目的，只需改變儲液瓶中濃縮中藥液的中藥配方即可。使用靈活，使用范圍廣泛。本實用新型尤其適用于對眼部的熏蒸，即是一種中藥蒸汽熏眼儀，我國是近視多發國家，小學近視的比例為34％～61％，初中為68％，重點高中為90％左右。根據實踐，中藥熏蒸方法對近視有較好的治療作用，使用本實用新型熏蒸近視者眼部，將大大提高熏蒸效果，有利于降低近視率。
