本實用新型涉及手術鉗領域，尤其是涉及的是一種卵圓鉗。

背景技術：

一般的手術鉗只有兩個相互鉸接的鉗柄，鉗柄張開時占用空間較大。特別是伸入窄小入口夾持垂直于鉗柄的物件時比較困難。

技術實現要素：

本實用新型的目的在于克服上述不足，提供一種方便豎直時橫向夾持的卵圓鉗。

為實現上述目的，本實用新型的技術解決方案是：卵圓鉗，包括相互鉸接的動鉗柄和靜鉗柄，還包括推拉桿和動鉗嘴，靜鉗柄包括把手、把手前端的鉗桿、鉗桿前端的靜鉗嘴，靜鉗嘴垂直設于鉗桿上方，靜鉗嘴和動鉗嘴均為中部設有孔的卵圓形盤體，動鉗嘴鉸接在鉗桿的靜鉗嘴后方位置，推拉桿的兩端分別鉸接動鉗嘴和動鉗柄；鉗桿上設有限位槽，限位槽內可滑動設有限位塊，限位塊固定在推拉桿上。

優選的，靜鉗嘴的后端面和動鉗嘴的前端面上均設有齒紋。

優選的，鉗桿上設有旋鈕，旋鈕的一端設有螺柱，螺柱的一端伸入限位槽內。

通過采用上述的技術方案，本實用新型的有益效果是：本實用新型的靜鉗嘴與鉗桿垂直，方便鉗桿豎直伸入窄小入口時進行橫向夾持；靜鉗嘴和動鉗嘴的中部設有孔，具有容納空間；齒紋可增加靜鉗嘴和動鉗嘴的夾持力；旋鈕的螺柱可限制限位塊在限位槽內的活動空間，進而調整動鉗嘴的張開角度范圍。

附圖說明

圖1為本實用新型實施例1的立體結構示意圖；

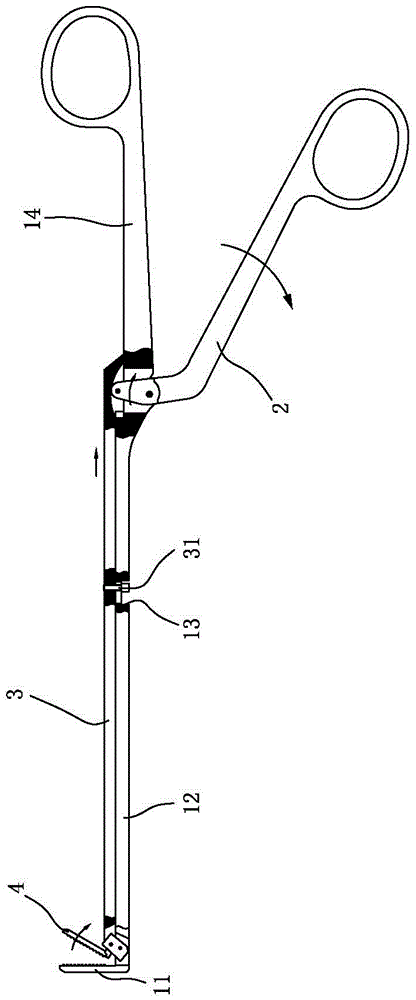

圖2為本實用新型實施例1的結構示意圖；

圖3為圖1中A位置的局部放大圖；

圖4為本實用新型實施例2的結構示意圖；

圖5為圖4中B位置的局部放大圖。

主要附圖標記說明：

靜鉗柄1；靜鉗嘴11；孔111；鉗桿12；限位槽13；把手14；旋鈕15；螺柱151；動鉗柄2；推拉桿3；限位塊31；動鉗嘴4；齒紋5。

具體實施方式

以下結合附圖和具體實施例來進一步說明本實用新型。

實施例1：

如圖1-圖3所示，本實用新型卵圓鉗，包括相互鉸接的動鉗柄2和靜鉗柄1，還包括推拉桿3和動鉗嘴4，靜鉗柄1包括把手14、把手14前端的鉗桿12、鉗桿12前端的靜鉗嘴11，靜鉗嘴11垂直設于鉗桿12上方，靜鉗嘴11和動鉗嘴4均為中部設有孔111的卵圓形盤體，卵圓形盤體的夾持面大，孔111使盤體中部具有容納空間，夾持更牢固，動鉗嘴4鉸接在鉗桿12的靜鉗嘴11后方位置，推拉桿3的兩端分別鉸接動鉗嘴4和動鉗柄2；搖動動鉗柄12可推動推拉桿3前后移動，推拉桿3前后移動推拉動鉗嘴4張合；鉗桿12上設有限位槽13，限位槽13內可滑動設有限位塊31，限位塊31固定在推拉桿3上，推拉桿3的前后移動受限于位塊31在限位槽13的移動范圍；靜鉗嘴11的后端面和動鉗嘴4的前端面上均設有齒紋5。

實施例2：

如圖1、圖4和圖5所示，本實用新型卵圓鉗，包括相互鉸接的動鉗柄2和靜鉗柄1，還包括推拉桿3和動鉗嘴4，靜鉗柄1包括把手14、把手14前端的鉗桿12、鉗桿12前端的靜鉗嘴11，靜鉗嘴11垂直設于鉗桿12上方，靜鉗嘴11和動鉗嘴4均為中部設有孔的卵圓形盤體，動鉗嘴4鉸接在鉗桿12的靜鉗嘴11后方位置，推拉桿3的兩端分別鉸接動鉗嘴4和動鉗柄2；搖動動鉗柄12可推動推拉桿3前后移動，推拉桿3前后移動推拉動鉗嘴4張合；鉗桿12上設有限位槽13，限位槽13內可滑動設有限位塊31，限位塊31固定在推拉桿3上，推拉桿3的前后移動受限于位塊31在限位槽13的移動范圍；靜鉗嘴11的后端面和動鉗嘴4的前端面上均設有齒紋5；鉗桿12上設有旋鈕15，旋鈕15的一端設有螺柱151，螺柱151的一端伸入限位槽13內；限位塊31滑動時可被螺柱151抵住，旋轉旋鈕15可調整限位塊31在限位槽13的活動空間，旋鈕15的表面上設有角度刻度。

以上所述的，僅為本實用新型的較佳實施例而已，不能限定本實用實施的范圍，凡是依本實用新型申請專利范圍所作的均等變化與裝飾，皆應仍屬于本實用新型涵蓋的范圍內。
