本實用新型涉及醫療器械技術領域，尤其是涉及一種導絲手柄。

背景技術：

眾所周知，鼻胃腸管主要由導絲手柄、導絲、鼻管等組成使用。導絲作用是引導導絲手柄以及胃管管體更順利的通過鼻孔、咽部以及食管伸入到人體體內。導絲可以增加管路強度，便于放入人體；由于管路下入人體后，形成很多彎曲，造成導絲拔出困難，導絲手柄與導絲連接，導絲手柄的作用是便于導絲拔出。

然而，傳統導絲手柄其往往存在結構復雜(即制造工序復雜)以及操作不方便等方面的技術缺陷：

第一：傳統導絲手柄有三件組裝(參見圖1)，每件之間用膠粘接，生產工序繁瑣，效率低下。具體的組裝裝配方法如下：1、先粘接導絲手柄2號(即圖1中標號2A所示意的結構)和導絲手柄3號(即圖1中標號3A所示意的結構)；2、再將導絲B穿過導絲手柄2號和導絲手柄3號的組合體；3、最后導絲手柄1號(即圖1中標號1A所示意的結構)抹膠，與導絲手柄2號粘接。很顯然，傳統導絲手柄結構復雜，組裝裝配操作也較為復雜；

第二：傳統導絲手柄比較光滑不便于手握，常常容易發生導絲拔出困難等問題，因此傳統導絲手柄不便于醫護人員操作使用。

第三：在使用過程中，導絲有時需要反復插拔，這時往往需要導絲隨同導絲手柄需要旋轉(即導絲手柄旋轉驅動導絲，才能有利于導絲伸入到目標位置或是有利于導絲拔出)，但是傳統導絲手柄與導絲經常發生不同步旋轉問題，造成導絲無法旋轉，影響正常操作。

因此，如何克服傳統導絲手柄的上述技術缺陷是本領域技術人員亟待解決的問題。

技術實現要素：

本實用新型提供一種導絲手柄，用以解決上述技術問題。

本實用新型為解決上述問題所采用的技術方案是：

本實用新型提供了一種導絲手柄，其包括自頂部至底部設置的頂部圓管部、中部圓管部和位于底部的兩翼平板部；所述頂部圓管部、所述中部圓管部和兩翼平板部一體構成成型；

其中，所述中部圓管部相對于所述頂部圓管部的外徑依次變大，且所述兩翼平板部為整體橫截面呈橢圓形的板狀結構；

所述頂部圓管部、所述中部圓管部、所述兩翼平板部?jī)?nèi)部設置有通孔，且依次貫穿連通；所述頂部圓管部?jī)?nèi)的通孔為階梯孔，所述中部圓管部?jī)?nèi)的通孔為變徑通孔；

所述頂部圓管部，其外壁連接鼻管接頭，其內壁處的所述階梯孔為導絲導入口(即供導絲進入)；

所述中部圓管部，其內壁處的變徑通孔的頂部連接導絲，且內壁處的變徑通孔的頂部處的表面上還設置有多條筋條；

所述中部圓管部，其內壁處的變徑通孔的底部連接魯爾接頭(即為魯爾接頭的安裝孔)。

優選的，作為一種可實施方式；在所述導絲手柄的所述中部圓管部處，所述中部圓管部其變徑通孔內還設置有導絲卡頭(即方塊狀的壓緊塊)；所述導絲卡頭與導絲固定連接(即導絲卡頭與導絲沖壓壓緊連接)。

優選的，作為一種可實施方式；所述中部圓管部?jī)?nèi)壁處的多條筋條均勻的沿著內壁圓周方向間隔分布。

優選的，作為一種可實施方式；所述筋條的數量為4-8條。

優選的，作為一種可實施方式；所述頂部圓管部?jī)?nèi)壁處的導絲導入口處邊緣為圓弧邊緣。

優選的，作為一種可實施方式；所述導絲手柄具體為ABS結構件。

優選的，作為一種可實施方式；所述兩翼平板部頂面上還設置有多條防滑紋。

優選的，作為一種可實施方式；所述導絲手柄的整體高度為19mm；其中,底部的兩翼平板部的高度為1.5mm，中部圓管部的高度為12mm，頂部圓管部的高度為5.5mm。

優選的，作為一種可實施方式；底部的所述兩翼平板部的長度為24.4mm，所述中部圓管部的最大端外徑為9.9mm，最小端外徑為9.18mm；所述頂部圓管部的最大端外徑為8mm，最小端外徑為7.52mm。

需要說明的是，上述底部的兩翼平板部的高度為1.5mm，中部圓管部的高度為12mm，頂部圓管部的高度為5.5mm。上述三者高度總和為19mm，即導絲手柄的整體高度為19mm。而且，底部的兩翼平板部的長度為24.4mm，中部圓管部的最大端外徑為9.9mm，最小端外徑為9.18mm；頂部圓管部的最大端外徑為8mm，最小端外徑為7.52mm。

優選的，作為一種可實施方式；所述頂部圓管部?jī)?nèi)的階梯孔包括兩個通孔部分，底部的通孔部分的外徑分別為3.8mm，上部的通孔部分的外徑為2mm。

與現有技術相比，本實用新型實施例的優點在于：

本實用新型提供的一種導絲手柄，該導絲手柄主要由自頂部至底部設置的頂部圓管部、中部圓管部和位于底部的兩翼平板部等結構構造組成；所述頂部圓管部、所述中部圓管部和兩翼平板部一體構成成型。

其中，所述中部圓管部相對于所述頂部圓管部的外徑依次變大，且所述兩翼平板部為整體橫截面呈橢圓形的板狀結構；傳統構造是三級結構進行粘接，本實用新型的導絲手柄結構則簡化傳統結構，并創新成了全新的手柄導絲，因此可以一體成型，避免了復雜的裝配步驟。導絲裝入本實用新型的導絲手柄內，使用工裝一次壓入手柄內，采用此結構后，減小生產工序，降低了勞動強度，大大提高生產效率。此外，本實用新型的導絲手柄，還創新設計了兩翼平板部；由于本實用新型的導絲手柄，增加兩翼平板部，便于手握把持，可增加手部拔出力量，便于導絲的反復抽拔甚至是旋轉。

所述頂部圓管部、所述中部圓管部、所述兩翼平板部?jī)?nèi)部設置有通孔，且依次貫穿連通；所述頂部圓管部?jī)?nèi)的通孔為階梯孔，所述中部圓管部?jī)?nèi)的通孔為變徑通孔；

所述頂部圓管部，其外壁連接鼻管接頭(未示出)，其內壁處的所述階梯孔為導絲導入口(即供導絲進入)；所述中部圓管部，其內壁處的變徑通孔的頂部連接導絲，且其內壁處的變徑通孔的頂部處的表面上還設置有多條筋條；所述中部圓管部，其內壁處的變徑通孔5的底部連接魯爾接頭(未示出)。

在本實用新型的導絲手柄具體結構中，其頂部圓管部的外壁可以連接鼻管接頭；其中部圓管部的內壁處的變徑通孔的底部可以連接魯爾接頭其魯爾接頭；且所述中部圓管部的變徑通孔的頂部(可連接導絲)表面設置有筋條(該筋條有利于增加導絲與變徑通孔內壁之間的摩擦力，保證導絲與導絲手柄可以同步旋轉)。

本實用新型提供導絲手柄，采用了創新的結構設計，其結構簡單、設計合理，避免了裝配復雜的問題；同時，本實用新型提供的導絲手柄還具有便于操作手持，便于抽拔、便于旋轉，實用性超強等諸多技術優勢。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為現有技術中的導絲手柄結構示意圖；

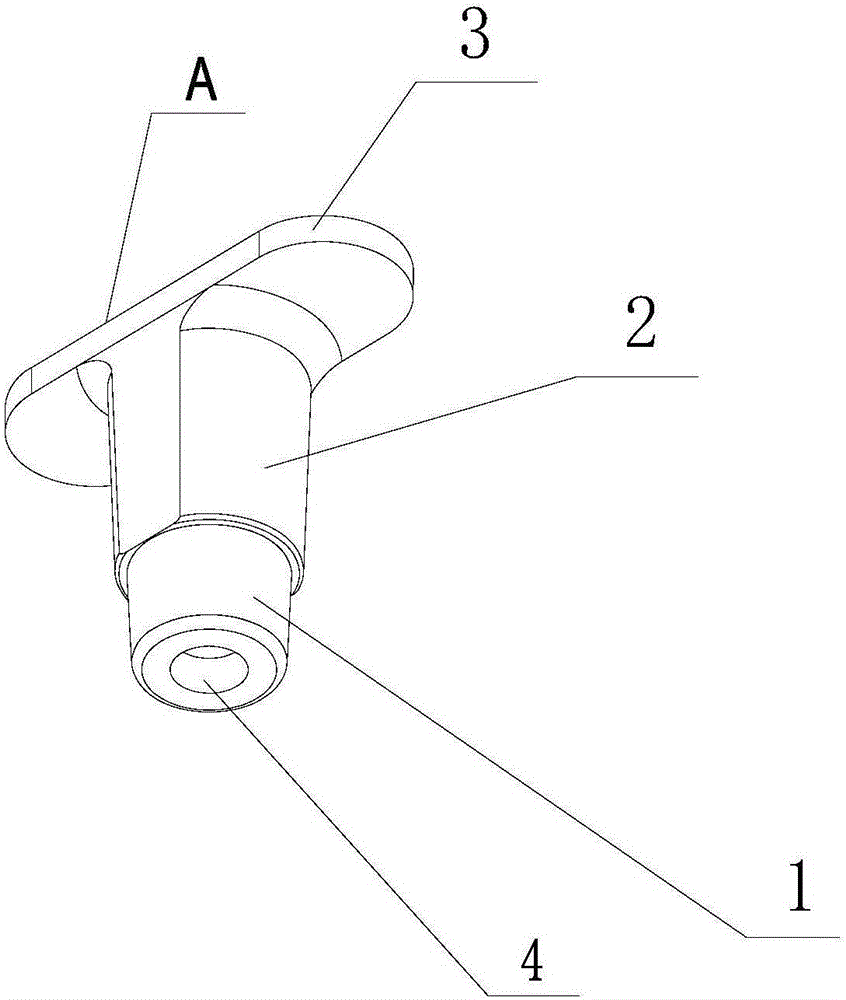

圖2為本實用新型實施例提供的導絲手柄的立體結構示意圖；

圖3為本實用新型實施例提供的導絲手柄的主視結構示意圖；

圖4為本實用新型實施例提供的導絲手柄的側視結構示意圖；

圖5為本實用新型實施例提供的導絲手柄的俯視結構示意圖；

圖6為本實用新型實施例提供的導絲手柄的爆炸分解剖視結構示意圖；

圖7為本實用新型實施例提供的導絲手柄的裝配剖視結構示意圖；

附圖標記：

導絲手柄A；

頂部圓管部1；

中部圓管部2；

兩翼平板部3；

階梯孔4；

變徑通孔5；

筋條6；

導絲卡頭7；

導絲B。

具體實施方式

下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

下面通過具體的實施例子并結合附圖對本實用新型做進一步的詳細描述。

參見圖2、圖3、圖4、圖5、圖6和圖7，本實用新型實施例提供的一種導絲手柄A，其包括自頂部至底部設置的頂部圓管部1、中部圓管部2和位于底部的兩翼平板部3；所述頂部圓管部1、所述中部圓管部2和兩翼平板部3一體構成成型(即設定圖3中結構的最下方為整個導絲手柄的頂部；所以圖3自下而上依次設置頂部圓管部1、中部圓管部2和兩翼平板部3)；

其中，所述中部圓管部2相對于所述頂部圓管部1的外徑依次變大，且所述兩翼平板部3為整體橫截面呈橢圓形的板狀結構；

所述頂部圓管部1、所述中部圓管部2、所述兩翼平板部3內部設置有通孔，且依次貫穿連通；所述頂部圓管部1內的通孔為階梯孔4，所述中部圓管部2內的通孔為變徑通孔5；

所述頂部圓管部1，其外壁連接鼻管接頭(未示出)，其內壁處的所述階梯孔為導絲導入口(即供導絲B進入)；

所述中部圓管部2，其內壁處的變徑通孔5的頂部連接導絲B，且其內壁處的變徑通孔5的頂部處的表面上還設置有多條筋條6；

所述中部圓管部2，其內壁處的變徑通孔5的底部連接魯爾接頭(未示出)。

分析上述導絲手柄的主要結構可知：該導絲手柄主要由自頂部至底部設置的頂部圓管部1、中部圓管部2和位于底部的兩翼平板部3等結構構造組成；所述頂部圓管部1、所述中部圓管部2和兩翼平板部3一體構成成型。

其中，所述中部圓管部2相對于所述頂部圓管部1的外徑依次變大，且所述兩翼平板部3為整體橫截面呈橢圓形的板狀結構；傳統構造是三級結構進行粘接，本實用新型的導絲手柄結構則簡化傳統結構，并創新成了全新的手柄導絲，因此可以一體成型，避免了復雜的裝配步驟。導絲裝入本實用新型的導絲手柄內，使用工裝一次壓入手柄內，采用此結構后，減小生產工序，降低了勞動強度，大大提高生產效率。本實用新型的導絲手柄，還創新設計了兩翼平板部；眾所周知，導絲隨同鼻胃管下入人體，導絲增加管路強度，便于放入人體，管路下到指定位置時，導絲需要拔出。由于管路下入人體后，形成很多彎曲，造成導絲拔出困難，由于本實用新型的導絲手柄，增加兩翼平板部，便于手握把持，可增加手部拔出力量，便于導絲的反復抽拔甚至是旋轉。

所述頂部圓管部1、所述中部圓管部2、所述兩翼平板部3內部設置有通孔，且依次貫穿連通；所述頂部圓管部1內的通孔為階梯孔4，所述中部圓管部2內的通孔為變徑通孔5；

所述頂部圓管部1，其外壁連接鼻管接頭(未示出)，其內壁處的所述階梯孔為導絲導入口(即供導絲B進入)；所述中部圓管部2，其內壁處的變徑通孔5的頂部連接導絲B，且其內壁處的變徑通孔5的頂部處的表面上還設置有多條筋條6；所述中部圓管部2，其內壁處的變徑通孔5的底部連接魯爾接頭(未示出)。

在本實用新型的導絲手柄具體結構中，其頂部圓管部1的外壁可以連接鼻管接頭；其中部圓管部2的內壁處的變徑通孔5的底部可以連接魯爾接頭其魯爾接頭；且所述中部圓管部2的變徑通孔5的頂部(可連接導絲B)表面設置有筋條6(該筋條有利于增加導絲B與變徑通孔5內壁之間的摩擦力，保證導絲與導絲手柄可以同步旋轉)。

本實用新型提供導絲手柄，采用了創新的結構設計，其結構簡單、設計合理，避免了裝配復雜的問題；同時，本實用新型提供的導絲手柄還具有便于操作手持，便于抽拔、便于旋轉，實用性超強等諸多技術優勢。

下面對本實用新型實施例提供的導絲手柄的具體結構以及具體技術效果做一下詳細說明：

優選的，作為一種可實施方式；在所述導絲手柄A的所述中部圓管部2處，所述中部圓管部其變徑通孔5內還設置有導絲卡頭7(即方塊狀的壓緊塊)；所述導絲卡頭7與導絲B固定連接(即導絲卡頭與導絲沖壓壓緊連接)。

需要說明的是，導絲裝入新的導絲手柄A內，使用工裝一次壓入導絲手柄內，采用此結構后，減小生產工序，降低了勞動強度，大大提高生產效率。

優選的，作為一種可實施方式；所述中部圓管部2內壁處的多條筋條6均勻的沿著內壁圓周方向間隔分布。

需要說明的是，上述多條筋條6均勻的沿著內壁圓周方向間隔分布即可形成瓣兒狀體。

一方面，上述均勻分布的多條筋條，可以有效對導絲實施均勻的摩擦力，保證導絲伸入到導絲手柄的所述中部圓管部處后，與內壁處的筋條充分接觸，進而增加導絲手柄與導絲之間的摩擦力，進而確保導絲手柄旋轉時驅動帶動導絲同步旋轉；

另一方面，由于采用多條筋條間隔均勻分布，所以多條筋條之間將會保留有間隙(即空隙)；即在臨床手術過程中，導絲伸入到管路內后，下管可能不太順暢；所以通常會從導絲手柄處輸入生理鹽水，沖一下管路，所以上述多條筋條之間的間隙設計更有利于生理鹽水等液體順利從導絲手柄處進入。

優選的，作為一種可實施方式；所述筋條6的數量為4-8條。

需要說明的是，經過大量的臨床試驗和研發分析，我們發現采用4-8條筋條設計最為合理(即導絲手柄的中部圓管部?jī)?nèi)壁處的筋條為4-8瓣兒)；即參見圖5所示的結構，其示意了7瓣兒筋條的結構形式。

優選的，作為一種可實施方式；所述頂部圓管部1內壁處的導絲導入口處邊緣為圓弧邊緣。

需要說明的是，上述頂部圓管部需要進一步進行機械加工處理；眾所周知，倒圓角還是倒角(普通倒角),是零件設計時根據使用情況確定的。本實用新型中，導絲入口處的邊緣應當?shù)箞A角(進而得到圓弧邊緣)，沒有棱邊，圓弧使得孔端圓滑，形狀漸變，平滑，更利于不產生毛刺和銳邊，同時更利于裝配(即也更加有利于導絲對導絲手柄的頂部圓管部?jī)?nèi)壁的切削)。

優選的，作為一種可實施方式；所述導絲手柄具體為ABS結構件。

需要說明的是，上述導絲手柄可以選擇使用ABS結構件。上述導絲手柄可根據國標標準提供各種規格樣式的開發與設計，其衛生條件也要符合醫用標準。

優選的，作為一種可實施方式；所述兩翼平板部頂面上還設置有多條防滑紋。

優選的，作為一種可實施方式；所述導絲手柄的整體高度為19mm；其中,底部的兩翼平板部的高度為1.5mm，中部圓管部的高度為12mm，頂部圓管部的高度為5.5mm。

優選的，作為一種可實施方式；底部的所述兩翼平板部的長度為24.4mm，所述中部圓管部的最大端外徑為9.9mm，最小端外徑為9.18mm；所述頂部圓管部的最大端外徑為8mm，最小端外徑為7.52mm。

需要說明的是，上述底部的兩翼平板部的高度為1.5mm，中部圓管部的高度為12mm，頂部圓管部的高度為5.5mm。上述三者高度總和為19mm，即導絲手柄的整體高度為19mm。而且，底部的兩翼平板部的長度為24.4mm，中部圓管部的最大端外徑為9.9mm，最小端外徑為9.18mm；頂部圓管部的最大端外徑為8mm，最小端外徑為7.52mm。

另外，所述中部圓管部2，其內壁處的變徑通孔5的底部連接魯爾接頭。注意該變徑通孔5的底部的前端內徑為3.7mm，變徑通孔5的底部的后端內徑為4.1mm。該處連接魯爾接頭(即連接6:100魯爾圓錐接頭)。

優選的，作為一種可實施方式；所述頂部圓管部?jī)?nèi)的階梯孔4包括兩個通孔部分，底部的通孔部分的外徑分別為3.8mm，上部的通孔部分的外徑為2mm。

很顯然，本實用新型實施例提供的導絲手柄主要具有如下方面的技術優勢：

1、本實用新型實施例提供的導絲手柄，創新成了全新的手柄導絲，避免了復雜的裝配步驟，減小生產工序，降低了勞動強度，大大提高生產效率。

2、本實用新型的導絲手柄，還創新設計了兩翼平板部；由于本實用新型的導絲手柄，增加兩翼平板部，便于手握把持，可增加手部拔出力量，便于導絲的反復抽拔甚至是旋轉。

3、本實用新型的導絲手柄，其頂部圓管部1的外壁可以連接鼻管接頭；其中部圓管部的內壁處的變徑通孔的底部可以連接魯爾接頭其魯爾接頭，即其可以連接多種產品；且中部圓管部的變徑通孔的頂部(可連接導絲B)表面設置有筋條(該筋條有利于增加導絲B與變徑通孔內壁之間的摩擦力，保證導絲與導絲手柄可以同步旋轉)。

4、本實用新型實施例提供的導絲手柄具有防滑紋結構，其方便了醫務人員的操作，保證了操作的順利進行。其導絲導入口做了圓弧角工藝處理，便于滑入限位槽內，避免裝配時導絲固定頭切削手柄內壁，進而提高導絲手柄的生產品質和生產效率。

綜上所述，本實用新型實施例提供的導絲手柄，具有諸多方面的技術優勢，因此其必將帶來良好的社會效益、市場前景和經濟效益。
