本實用新型涉及一種醫療器械，具體說是一種帶有過載提醒功能的骨科鋼板。

背景技術：

現代醫學在治療骨折病人時經常要用到骨科鋼板，利用骨科鋼板將病人的斷骨固定。由于恢復時間長，骨骼愈合期間病人不可能不運動，同時為了避免肌肉萎縮，適量的運動對于病人的恢復有促進作用，但是病人的活動會造成鋼板負擔過重或者由于頻繁的運動造成鋼板疲勞性斷裂，雖然醫生都會囑咐病人不要從事劇烈運動和過于頻繁的活動，但由于沒有定量的指標和檢測裝置，病人很難掌握合適的運動量。當運動量超過鋼板的承受能力時，鋼板就會斷裂，給病人造成額外的傷害。這種鋼板受力折彎的時候，折彎處通常集中在一點，很容易發生過度彎曲或者因機械疲勞而折斷。

技術實現要素：

本實用新型的目的是提供一種結構簡單、使用方便的骨科鋼板，在鋼板彎曲過度的時候可以給患者提示，從而避免鋼板因受力過大而斷裂。

為達到上述目的，本實用新型采用如下的技術方案：

本實用新型所述帶有過載提醒功能的骨科鋼板包括長條狀的鋼板本體，鋼板本體中軸線處帶有多個螺絲孔，所述螺絲孔貫穿鋼板本體，所述鋼板本體四周的側壁上帶有凹槽，所述凹槽中設置有易碎材料制成的染色劑容器，凹槽的槽口上嵌裝有膠條。

所述染色劑容器為長條狀密封容器，其兩端各連通一玻璃球囊。

所述膠條的內側壁上帶有匹配染色劑容器外形的嵌槽，所述染色劑容器嵌裝在嵌槽中。

采用上述技術方案后，該骨科鋼板結構簡單、使用方便，在鋼板受力彎曲過度的時候，變形的凹槽擠壓染色劑容器，容器破裂后釋放染色劑，可以給患者提示，從而避免鋼板因受力過大而斷裂，有利于減少醫患糾紛的發生。

附圖說明

圖1是本實用新型一個實施例的結構示意圖。

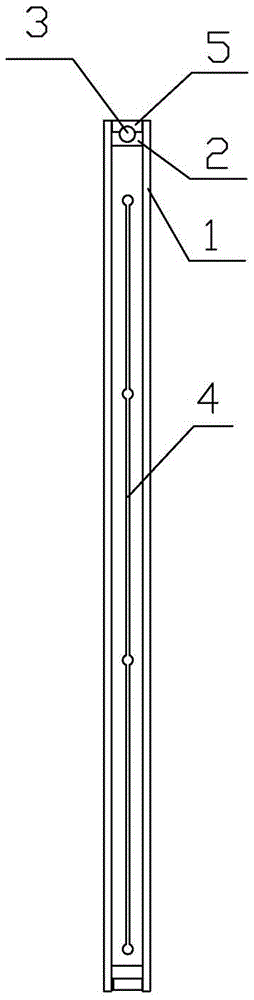

圖2是圖1實施例的側視圖。

具體實施方式

如圖1所示，本實用新型所述帶有過載提醒功能的骨科鋼板包括長條狀的鋼板本體1，鋼板本體1中軸線處帶有多個螺絲孔7，所述螺絲孔7貫穿鋼板本體1，用于安裝螺絲固定鋼板。所述鋼板本體1四周的側壁上帶有凹槽2，所述凹槽2中設置有易碎材料制成的染色劑容器3、4，凹槽2的槽口上嵌裝有膠條5。使用時，染色劑容器3、4內注入染色劑，一旦鋼板本體1受力發生變形，位于鋼板本體1四周的凹槽2變形最大，很容易即可將染色劑容器3、4壓碎，釋放染色劑，提醒病人減小運動負荷。實際使用時，可以在鋼板本體1的四邊均設置染色劑容器，也可根據需要只在其中一個或者幾個側邊設置染色劑容器。

作為本實用新型的進一步改進，所述染色劑容器3、4為長條狀密封容器，其兩端各連通一玻璃球囊。因?yàn)殇摪灞倔w1變形的時候，其邊角處的位移通常最大，只要監測其邊角處的變化即可達到目的。此時可以采用塑料管等可重復使用的材料制作染色劑容器3、4本體，當兩端的玻璃球囊破裂以后可以通過更換玻璃球囊繼續使用。

所述膠條5的內側壁上帶有匹配染色劑容器3、4外形的嵌槽，所述染色劑容器3、4嵌裝在嵌槽中。膠條5可以將染色劑容器3、4封裝在凹槽2內，避免意外脫落。
