本實用新型涉及一種醫療器械，特別涉及一種骨科護理用固定夾板。

背景技術：

現在骨科患者在出現小臂部骨折時，通常會打上石膏固定，往往還需要用骨折夾板對小臂部進行固定，由于小臂部為橢圓形且前細后粗，不易固定，如固定不當會對傷口的愈合造成影響，且石膏固定為一次性固定，每隔一段時間都需要進行拆卸檢查換藥重新再打，造成了大量的浪費；大大影響了治療的效果和患者的正常生活，其他類的束約器制作成本高昂，操作復雜，給人們的正常使用造成極大的不便。

技術實現要素：

本實用新型為了彌補現有技術的缺陷，提供了一種可以方便人們使用的一種骨科護理用固定夾板。

本實用新型是通過如下技術方案實現的：

一種骨科護理用固定夾板，包括固定螺栓，卡槽式固定片為若干個半片組合后構成，半片之間設有斜面的固定片扣合槽，卡槽式固定片通過固定螺栓上的螺紋與卡槽式固定片連接固定，所述卡槽式固定片上開有若干條束縛帶纏繞槽。

具體的，所述固定螺栓一端連接有固定螺栓底片，固定螺栓底片與固定螺栓通過焊接的方式固定連接。

具體的，所述固定片扣合槽的斜面角度為15-30度。

本實用新型的有益效果是：結構簡單，價格低廉，使用方便，有效的對患者的小臂進行固定，可重復使用，大大節約了人們的治療成本，對患者的治療帶來極大的便利。

附圖說明

下面結合附圖對本實用新型作進一步的說明。

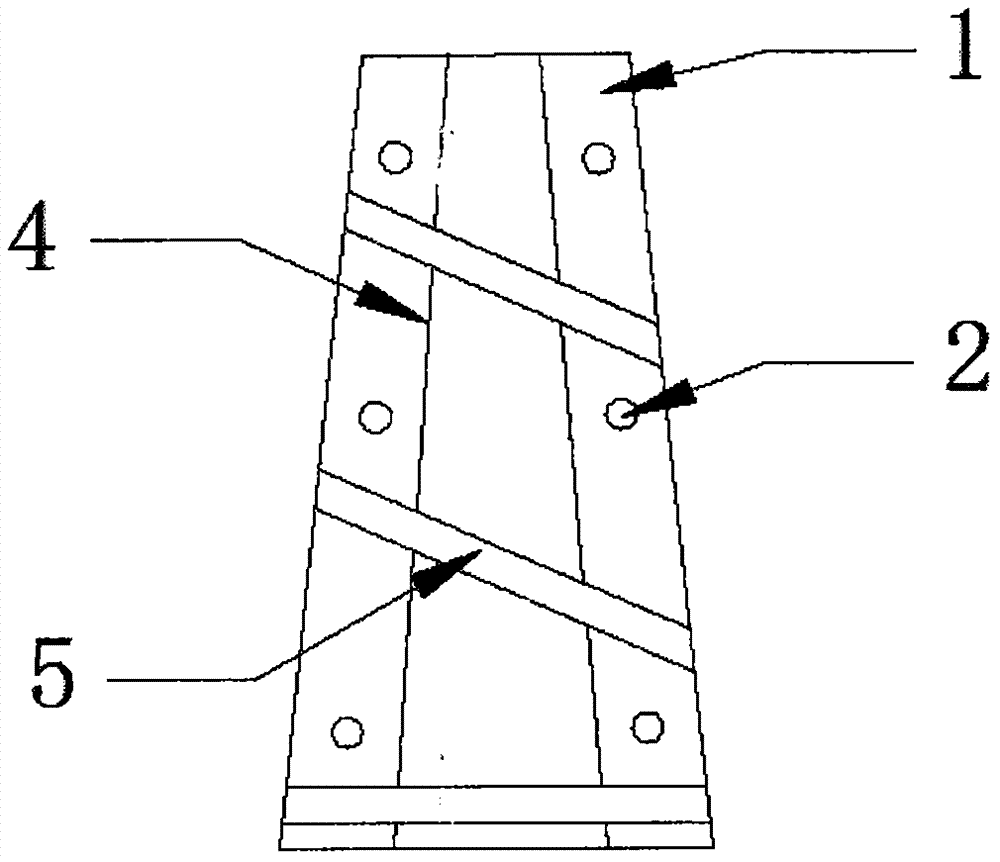

附圖1為本實用新型的結構圖；

附圖2為本實用新型的主視結構圖；

圖中，1卡槽式固定片，2固定螺栓，3固定螺栓底片，4固定片扣合槽，5束縛帶纏繞槽。

具體實施方式

附圖1、2為本實用新型的一種具體實施例。該本實用新型一種骨科護理用固定夾板，包括固定螺栓2，卡槽式固定片1為若干個半片組合后構成，半片之間設有斜面的固定片扣合槽4，卡槽式固定片1通過固定螺栓2上的螺紋與卡槽式固定片1連接固定，所述卡槽式固定片1上開有若干條束縛帶纏繞槽5。

具體的，所述固定螺栓2一端連接有固定螺栓底片3，固定螺栓底片3與固定螺栓2通過焊接的方式固定連接。

具體的，所述固定片扣合槽4的斜面角度為15-30度。

該實用新型一種骨科護理用固定夾板，使用時，將各卡槽式固定片1圍繞患者手臂進行扣合并使用固定螺栓2將卡槽式固定片分別連接固定，固定螺栓底片3在固定螺栓2擰緊后貼合卡槽式固定片1一側，起到固定作用，卡槽式固定片1安裝固定完畢后，使用束縛帶纏繞在束縛帶纏繞槽5上即可，需定位固定時，只需將束縛帶纏繞患者胸頸部即可。本新型結構簡單，價格低廉，使用方便，有效的對患者的小臂進行固定，可重復使用，大大節約了人們的治療成本，對患者的治療帶來極大的便利。

本實用新型不局限于上述實施方式，任何人應得知在本實用新型的啟示下做出的與本實用新型具有相同或相近的技術方案，均落入本實用新型的保護范圍之內。

本實用新型未詳細描述的技術、形狀、構造部分均為公知技術。
