本實用新型屬于醫療技術領域，尤其涉及一種醫療骨科用上夾板床。

背景技術：

骨科是各大醫院最常見的科室之一，主要研究骨骼肌肉系統的解剖、生理與病理，運用藥物、手術及物理方法保持和發展這一系統的正常形態與功能。隨著時代和社會的變更，骨科傷病譜有了明顯的變化，例如，骨關節結核、骨髓炎、小兒麻痹癥等疾病明顯減少，交通事故引起的創傷明顯增多。骨科傷病譜的變化，這就需要骨科與時俱進了。

目前的腿骨上夾板存在固定效果差、不易移動的缺點，因此亟需研發一種效果好、便于移動的醫療骨科用上夾板床。

技術實現要素：

(1)要解決的技術問題

本實用新型為了克服目前的腿骨上夾板存在固定效果差、不易移動的缺點，本實用新型要解決的技術問題是提供一種效果好、便于移動的醫療骨科用上夾板床。

(2)技術方案

為了解決上述技術問題，本實用新型提供了這樣一種醫療骨科用上夾板床裝置，包括有彈簧、伺服電機、上軸承座、螺母、絲桿、支架、下軸承座、從動輪、上夾板、固定板Ⅰ、滑軌Ⅰ、滑塊Ⅰ、拉線、固定板II、病床、電動輪、移動板、滑軌II、滑塊II、螺釘、滑塊III和下夾板；病床頂部左右兩側對稱設有支架，兩支架從上至下均依次安裝有伺服電機、上軸承座和下軸承座，上軸承座和下軸承座之間安裝有絲桿，絲桿頂端與伺服電機連接，絲桿上設有螺母，螺母與絲桿配合，兩螺母之間連接有移動板，移動板頂部中心安裝有固定板II，固定板II內左側設有從動輪，固定板II內右側設有電動輪，從動輪與電動輪之間繞有拉線，固定板II內中部安裝有滑軌II，滑軌II上設有滑塊Ⅰ，滑塊Ⅰ左右兩側與拉線連接，滑塊Ⅰ頂部安裝有固定板Ⅰ，固定板Ⅰ內左右兩側均設有滑軌Ⅰ，滑軌Ⅰ上均勻設有螺紋孔，滑軌Ⅰ上設有滑塊II和滑塊III，滑塊II和滑塊III上均設有螺紋孔，滑塊III在滑塊II下側，左側滑塊II與右側滑塊II之間連接有上夾板，上夾板左右兩側設有彈簧，且彈簧與固定板Ⅰ連接，左側滑塊III與右側滑塊III之間連接有下夾板，下夾板左右兩側設有彈簧，且彈簧與固定板I連接。

優選地，還包括有橡膠墊，上夾板和下夾板之間設有橡膠墊。

優選地，支架的材質為不銹鋼。

工作原理：當需要對患者腳部進行夾緊護理時，醫務人員通過控制電動輪轉動，電動輪轉動通過拉線帶動滑塊Ⅰ在滑軌II上左右移動，從而帶動滑軌II以上所有裝置左右移動，當滑軌II以上所有裝置運動至患者所需固定腳步位置時，控制電動輪停止轉動，根據患者所需要的高度，控制伺服電機轉動，伺服電機轉動帶動絲桿轉動，絲桿轉動帶動螺母上下運動，螺母上下運動調至移動板的高度，當調至患者最舒適高度時，控制伺服電機停止轉動，然后醫務人員將上夾板掰開，將患者腳部放置上下夾板之間，當上夾板剛好固定于患者腳部時，用螺釘通過兩個螺紋孔緊固，使得能夠保證患者更好的恢復。

因為還包括有橡膠墊，上夾板和下夾板之間設有橡膠墊，能夠更好的固定，防止偏移。

因為支架的材質為不銹鋼，可延長本裝置的使用壽命。

(3)有益效果

本實用新型達到了效果好、便于移動的效果，本裝置結構新穎，實用性強。

附圖說明

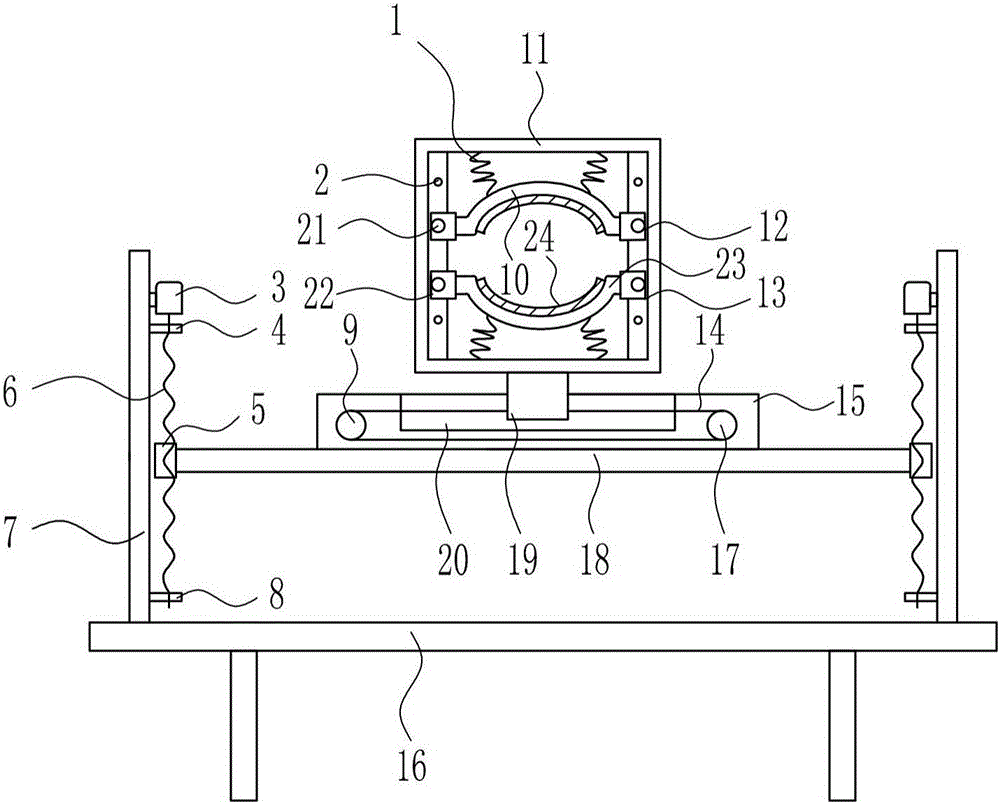

圖1為本實用新型的第一種主視結構示意圖。

圖2為本實用新型的第二種主視結構示意圖。

附圖中的標記為：1-彈簧，2-螺紋孔，3-伺服電機，4-上軸承座，5-螺母，6-絲桿，7-支架，8-下軸承座，9-從動輪，10-上夾板，11-固定板Ⅰ，12-滑塊II，13-滑軌I，14-拉線，15-固定板II，16-病床，17-電動輪，18-移動板，19-滑塊Ⅰ，20-滑軌II，21-螺釘，22-滑塊III，23-下夾板，24-橡膠墊。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種醫療骨科用上夾板床裝置，如圖1-2所示，包括有彈簧1、伺服電機3、上軸承座4、螺母5、絲桿6、支架7、下軸承座8、從動輪9、上夾板10、固定板Ⅰ11、滑軌Ⅰ13、滑塊Ⅰ19、拉線14、固定板II15、病床16、電動輪17、移動板18、滑軌II20、滑塊II12、螺釘21、滑塊III22和下夾板23；病床16頂部左右兩側對稱設有支架7，兩支架7從上至下均依次安裝有伺服電機3、上軸承座4和下軸承座8，上軸承座4和下軸承座8之間安裝有絲桿6，絲桿6頂端與伺服電機3連接，絲桿6上設有螺母5，螺母5與絲桿6配合，兩螺母5之間連接有移動板18，移動板18頂部中心安裝有固定板II15，固定板II15內左側設有從動輪9，固定板II15內右側設有電動輪17，從動輪9與電動輪17之間繞有拉線14，固定板II15內中部安裝有滑軌II20，滑軌II20上設有滑塊Ⅰ19，滑塊Ⅰ19左右兩側與拉線14連接，滑塊Ⅰ19頂部安裝有固定板Ⅰ11，固定板Ⅰ11內左右兩側均設有滑軌Ⅰ13，滑軌Ⅰ13上均勻設有螺紋孔2，滑軌Ⅰ13上設有滑塊II12和滑塊III22，滑塊II12和滑塊III22上均設有螺紋孔2，滑塊III22在滑塊II12下側，左側滑塊II12與右側滑塊II12之間連接有上夾板10，上夾板10左右兩側設有彈簧1，且彈簧1與固定板Ⅰ11連接，左側滑塊III22與右側滑塊III22之間連接有下夾板23，下夾板23左右兩側設有彈簧1，且彈簧1與固定板I11連接。

還包括有橡膠墊24，上夾板10和下夾板23之間設有橡膠墊24。

支架7的材質為不銹鋼。

工作原理：當需要對患者腳部進行夾緊護理時，醫務人員通過控制電動輪17轉動，電動輪17轉動通過拉線14帶動滑塊Ⅰ19在滑軌II20上左右移動，從而帶動滑軌II20以上所有裝置左右移動，當滑軌II20以上所有裝置運動至患者所需固定腳步位置時，控制電動輪17停止轉動，根據患者所需要的高度，控制伺服電機3轉動，伺服電機3轉動帶動絲桿6轉動，絲桿6轉動帶動螺母5上下運動，螺母5上下運動調至移動板18的高度，當調至患者最舒適高度時，控制伺服電機3停止轉動，然后醫務人員將上夾板10掰開，將患者腳部放置上下夾板23之間，當上夾板10剛好固定于患者腳部時，用螺釘21通過兩個螺紋孔2緊固，使得能夠保證患者更好的恢復。

因為還包括有橡膠墊24，上夾板10和下夾板23之間設有橡膠墊24，能夠更好的固定，防止偏移。

因為支架7的材質為不銹鋼，可延長本裝置的使用壽命。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
