本實用新型涉及醫療設備領域，尤其涉及一種負壓治療的廢液收集組件及負壓治療系統。

背景技術：

負壓傷口治療設備，其原理為通過對傷口處施加負壓，來促進傷口的愈合。根據近10年來的臨床使用經驗，該設備對各種急慢性的傷口處理有著良好的愈合效果。在使用負壓傷口治療設備治療傷口時，一般主要采用較低的負壓，一般為-55mmHg到-175mmHg，根據傷口的實際情況再設置合適地的壓力。患者的傷口在不同階段將會使用不同的壓力，醫護人員需要經常更改或設置負壓傷口治療設備的壓力大小。

通常，在負壓治療中，傷口敷料與廢液收集盒之間通過一抽吸管路連接，現有技術中，通過在廢液收集盒的敷料接口上連接一段管路，該段管路另一端連接有一個接頭，抽吸管路一端連接于該接頭另一端連接于傷口敷料，在生產廢液收集盒時需要再對其進行額外地組裝。總而言之，現有技術中廢液收集組件的連接方式復雜，也增加了組裝工作，操作不便。

技術實現要素：

本實用新型實施例所要解決的技術問題在于，提供一種能夠組裝方便的負壓治療用廢液收集組件及負壓治療系統。

為了解決上述技術問題，本實用新型實施例提供一種用于負壓治療的廢液收集組件，包括：集液盒及與所述集液盒連接的抽吸管，所述抽吸管螺接于所述集液盒上。

進一步地，所述抽吸管包括設置在所述抽吸管一端用于與所述集液盒螺接的接頭。

進一步地，所述集液盒設置有供液體流入的管道，所述管道與所述接頭螺紋連接。

進一步地，所述管道設有外螺紋，所述接頭嵌設于所述管道內，所述接頭外套設有與所述管道外螺紋配接的接頭螺帽，或者；

所述接頭設有外螺紋，所述管道嵌設于所述管道內，所述管道外套設有與所述接頭外螺紋配接的管道螺帽。

進一步地，所述外螺紋與所述內螺紋均為單線螺紋或多線螺紋，所述外螺紋旋轉配接于所述內螺紋。

進一步地，所述多線外螺紋在所述管道或所述接頭的圓周壁上形成有缺口，且所述缺口處的外螺紋外徑小于所述缺口處以外的外螺紋外徑。

進一步地，所述多線螺紋為雙線螺紋。

進一步地，所述管道螺帽與所述集液盒一體成型或為可拆卸連接。

進一步地，所述接頭螺帽與所述接頭為一體成型或為可拆卸連接。

相應地，本實用新型還提供一種負壓治療系統，包括負壓治療設備、設置在負壓治療設備內部的負壓源、與負壓源連接的如權利要求1至9任一項所述的廢液收集組件。

實施本實用新型實施例，具有如下有益效果：集液盒與抽吸管路通過螺接的方式連接，無需再對集液盒進行額外的組裝，精簡了集液盒的生產工藝，節約了生產成本，方便操作人員使用。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，根據這些附圖獲得其他的附圖仍屬于本實用新型的范疇。

圖1為本實用新型提供的用于負壓治療的廢液收集組件的結構示意圖一；

圖2為本實用新型提供的用于負壓治療的廢液收集組件的結構示意圖二；

圖3為圖2中接頭的結構示意圖；

圖4為本實用新型提供的用于負壓治療的廢液收集組件的結構示意圖三；

圖5為圖4中集液盒的管道的俯視結構示意圖；

圖6為本實用新型提供的用于負壓治療的廢液收集組件的結構示意圖四；

圖7為圖6中集液盒的管道橫截面結構示意圖；

圖8為本實用新型提供的負壓治療系統的結構示意圖。

具體實施方式

以下各實施例的說明是參考附圖，用以式例本實用新型可以用以實施的特定實施例。本實用新型所提到的方向用語，例如「上」、「下」、「前」、「后」、「左」、「右」、「內」、「外」、「側面」等，僅是參考附加圖式的方向。因此，使用的方向用語是用以說明及理解本實用新型，而非用以限制本實用新型。

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型作進一步地詳細描述。

如圖1所示的本實用新型提供的用于負壓治療的廢液收集組件的第一實施例的結構示意圖，該廢液收集組件10，包括：用于收集傷口滲出液的集液盒100及與所述集液盒100連接用于傳輸傷口滲出液的抽吸管200，所述抽吸管200螺接在所述集液盒100上。本實施例中，抽吸管200一端連接于集液盒100，另一端連接于覆蓋在傷口的敷料處（圖中未示出）。集液盒100連接負壓源，負壓源經集液盒100通過抽吸管200將負壓傳遞至患者傷口的敷料處。

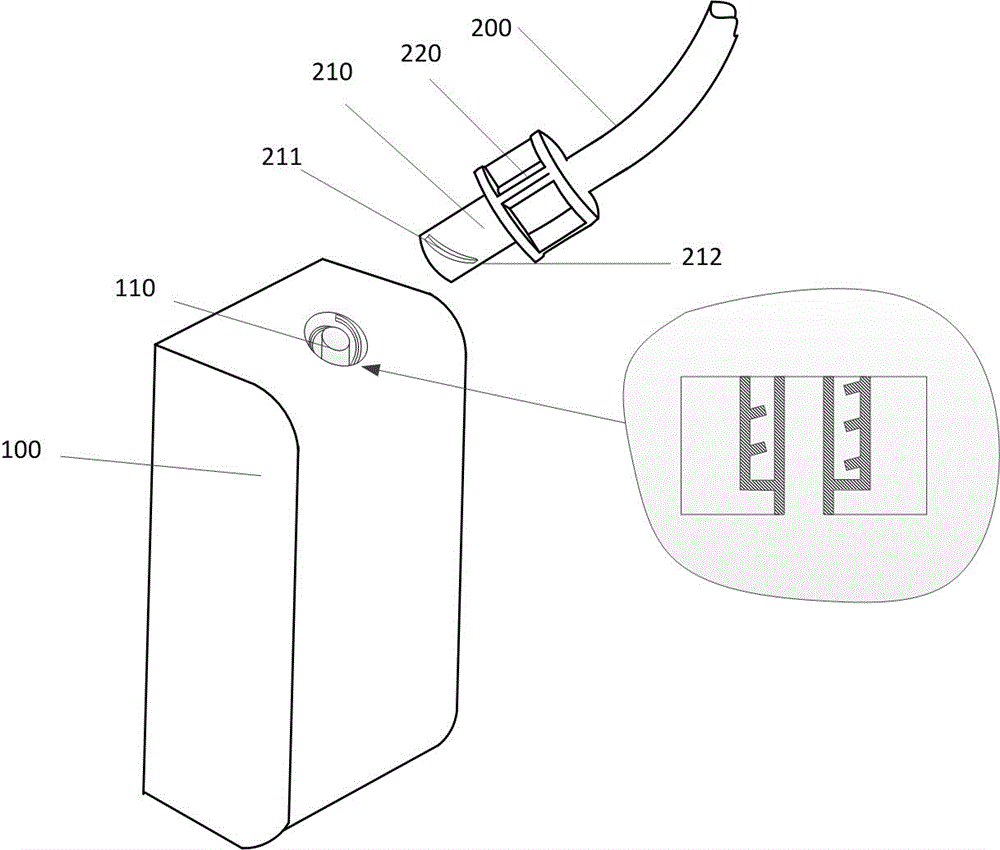

參見圖2，圖2為本實用新型提供的用于負壓治療的廢液收集組件的第二實施例的結構示意圖。所述抽吸管200包括設置在所述抽吸管200一端用于與所述集液盒100螺接的接頭210，相應的，所述集液盒100設置有供液體流入的管道110，所述管道110與所述接頭210螺紋連接。本領域技術人員可以理解的是，該螺紋連接方式可以為管道110設有外螺紋，接頭210上設有與外螺紋配接的內螺紋；該螺紋連接方式還可以是管道110設有內螺紋，接頭210上設有與內螺紋配接的外螺紋。具體地，上述外螺紋與上述內螺紋可以單線螺紋或多線螺紋。

本實施例中，管道110設有內螺紋，接頭210上設有與內螺紋配接的外螺紋，如圖3所示。優選的，接頭外螺紋與管道內螺紋均為雙線螺紋，且接頭210上的兩條外螺紋212在接頭210的外周壁上形成有缺口213，外螺紋212在缺口處213的外徑小于在缺口213以外的外螺紋212的外徑，如圖3所示。接頭210通過雙線外螺紋212旋轉配接于所述管道110的雙線內螺紋。一般的，當順時針轉動接頭時為推進使其配合，逆時針旋轉時為退出，在使用時，旋轉不到半周即可完成管道與接頭的配接。

參見圖4，圖4為本實用新型提供的用于負壓治療的廢液收集組件的第三實施例的結構示意圖。具體地，管道110設有外螺紋，接頭210嵌設于所述管道110內，所述接頭210外套設有與所述管道110外螺紋配接的含有內螺紋的接頭螺帽211。可以理解的是，接頭210緊密的嵌設與管道110內，接頭螺帽211的內螺紋與管道110的外螺紋配接，本實施例中，所述接頭螺帽211可拆卸地套設在所述接頭210上，并且可以相對于接頭210自由旋轉。采用此種抽吸管200的結構，可以在不用旋鈕接頭以及接頭后面的管路的情況下，旋轉接頭螺帽211實現抽吸管200與集液盒100的緊密配接。接頭螺帽211還可以與所述接頭210一體成型。具體地，上述外螺紋與上述內螺紋可以單線螺紋或多線螺紋。

優選的，在本實施例中，管道110外螺紋與接頭螺帽211的內螺紋均為雙線螺紋。如圖5所示，管道110上的兩條外螺紋112在管道外周壁上形成有缺口113，外螺紋112在缺口處113的外徑小于在缺口113以外的外螺紋112的外徑。接頭210緊密的嵌設與管道110內，管道110通過雙線外螺紋112旋轉配接于接頭螺帽211的內螺紋。在使用時，旋轉不到半周即可完成管道與接頭的配接。

參見圖6，圖6為本實用新型提供的用于負壓治療的廢液收集組件的第四實施例的結構示意圖。所述接頭210設有外螺紋，所述管道110嵌設于所述接頭210內，所述管道110外套設有與所述接頭210外螺紋配接的含有內螺紋的管道螺帽111。可以理解的是，管道110緊密的嵌設與接頭210內，管道螺帽111的內螺紋與管道110的外螺紋配接，本實施例中，所述管道螺帽111可拆卸地套設在所述管道110上，并且可以相對于管道110自由旋轉，如圖7所示。采用此種集液盒100的結構，可以在不用旋鈕接頭以及接頭后面的管路的情況下，實現抽吸管200與集液盒100的緊密配接。本領域技術人員可以理解的是，管道螺帽111還可以與所述接頭210一體成型，此時管道螺帽111為集液盒的一部分。具體地，上述外螺紋與上述內螺紋可以單線螺紋或多線螺紋。優選地，所述外螺線與所述內螺線為雙線螺紋，所述雙線外螺線旋轉配接于所述雙線內螺線。更優選的，所述雙線外螺線和所述雙線內螺線均為對稱設置。

參見圖7，接頭110可以為凹設在集液盒100上也可以為凸設在集液盒100上。為了節約集液盒100的生產工藝和生產成本以及為了美觀，在本實施例中，管道110為凹設于集液盒100上。實施本實用新型實施例，集液盒與抽吸管路通過螺接的方式連接，無需再對集液盒進行額外的組裝，精簡了集液盒的生產工藝，節約了生產成本，方便操作人員使用。

另外，抽吸管200上還設有用于手持操作的防滑件220。本實施例中，防滑件220為耳扣或防滑齒。實施本實用新型實施例，集液盒與抽吸管路通過螺接的方式連接，無需再對集液盒進行額外的組裝，精簡了集液盒的生產工藝，節約了生產成本，方便操作人員使用。

相應地，本實施例中還提供一種負壓治療系統，該負壓治療系統1，包括負壓治療設備20、設置在負壓治療設備20內部的負壓源（圖6中未示出）、與負壓源連接的所述的廢液收集組件10及與廢液收集組件10連接的傷口敷料30。實施本實用新型實施例，集液盒與抽吸管路通過螺接的方式連接，無需再對集液盒進行額外的組裝，精簡了集液盒的生產工藝，節約了生產成本，方便操作人員使用。

以上所揭露的僅為本實用新型一種較佳實施例而已，當然不能以此來限定本實用新型之權利范圍，因此依本實用新型權利要求所作的等同變化，仍屬本實用新型所涵蓋的范圍。
