本實用新型涉及醫療器械領域，特別涉及一種醫用針頭處理裝置。

背景技術：

目前醫院切割輸液器上的針頭，通過反復使用剪刀，容易發生銳器損傷，有的針頭缺乏良好的回收處理裝置，容易流出，造成二次污染。

技術實現要素：

本實用新型的目的在于提供一種實用的醫用針頭處理裝置，該針頭處理裝置將輸液器切割裝置和針頭去除裝置集成在一個蓋子上，使用方便；針頭去除裝置設有V形針頭去除器，可輕松將注射器的針頭卸下，避免對醫務人員造成針刺傷；輸液器切割裝置設有活動刀把，可控制切割輸液器的張開閉合，順利切割輸液器上的針頭，防止處理箱內的物品流出、灑落。

在本實用新型中，提供了一種醫用針頭處理裝置，所述處理裝置包括：處理箱、輸液器切割裝置和針頭去除裝置；

所述處理箱的蓋子的外表面上設有鏤空的第一區域，所述第一區域用于放置所述針頭去除裝置；

所述針頭去除裝置為硬塑料剪刀，所述針頭去除裝置由第一去除部件和第二去除部件構成，所述第一去除部件和第二去除部件相互對稱，且所述第一去除部件和第二去除部件之間可張開閉合；

所述第一去除部件和第二去除部件均包括：弧形刀片和刀把；

所述弧形刀片包括外弧和內弧；

所述第一去除部件的弧形刀片的端點與所述第二去除部件的弧形刀片的端點的連接處設有固定螺釘；

所述第一去除部件的刀把和所述第二去除部件的刀把之間設有復位彈簧；

所述第一去除部件的內弧和所述第二去除部件的內弧之間構成第三區域；以及

所述處理箱在所述第三區域的下方設有V形針頭去除器。

本實用新型實施方式與現有技術相比，主要區別及其效果在于：

本實用新型的針頭去除裝置可輕松將注射器的針頭卸下，避免對醫務人員造成針刺傷；

本實用新型的輸液器切割裝置可以切割輸液器上的針頭，避免反復使用剪刀，發生銳器損傷。

進一步地，所述活動刀把可以使處于閉合狀態的切割輸液器打開，放入需切割的輸液器或輸液針頭，就可以切割下針頭，之后仍回復至閉合狀態，可以防止處理箱內的物品流出、灑落，造成二次污染、傷害。

進一步地，對醫用針頭處理裝置的構成部件的尺寸進行了限定，以便滿足實際需求。

進一步地，所述處理箱的蓋子的外表面上還設有鏤空的第二區域，可以放置輸液器切割裝置。

進一步地，對輸液器切割裝置的構成部件的尺寸進行了限定，以便滿足實際需求。

附圖說明

圖1是本實用新型第一實施方式中的針頭處理裝置的處理箱的結構示意圖；

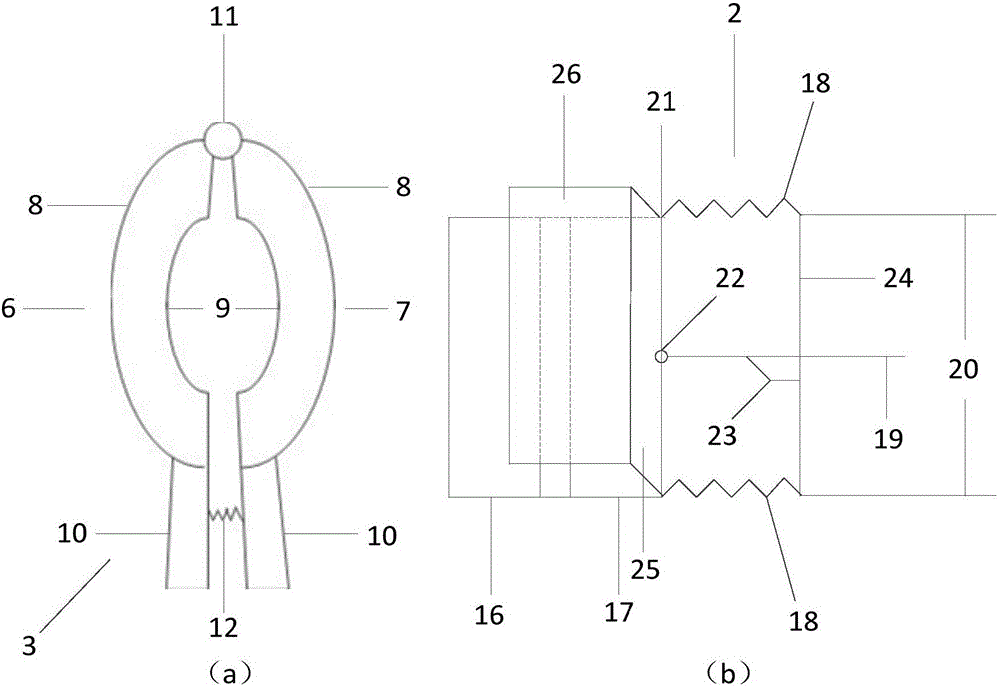

圖2是本實用新型第一實施方式中的輸液器切割裝置和針頭去除裝置的結構示意圖；

圖3是本實用新型第一實施方式中的V形針頭去除器的俯視圖；

圖4是本實用新型第一實施方式中的注射器位于針頭去除裝置上方的剖視圖；

圖5是本實用新型第三實施方式中的針頭處理裝置的處理箱的結構示意圖。

具體實施方式

在以下的敘述中，為了使讀者更好地理解本申請而提出了許多技術細節。但是，本領域的普通技術人員可以理解，即使沒有這些技術細節和基于以下各實施方式的種種變化和修改，也可以實現本申請各權利要求所要求保護的技術方案。

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型的實施方式作進一步地詳細描述。

本實用新型第一實施方式涉及一種醫用針頭處理裝置，圖1是該針頭處理裝置的處理箱的結構示意圖，圖2是該針頭處理裝置的輸液器切割裝置和針頭去除裝置的結構示意圖，圖3為V形針頭去除器的俯視圖，圖4為注射器位于針頭去除裝置上方的剖視圖。

如圖1-2所示，所述處理裝置包括：處理箱1、輸液器切割裝置2和針頭去除裝置3。

所述處理箱1的蓋子4的外表面上設有鏤空的第一區域5，所述第一區域5用于放置所述針頭去除裝置3。

如圖2(a)所示，所述針頭去除裝置3為硬塑料剪刀，所述針頭去除裝置3由第一去除部件6和第二去除部件7構成，所述第一去除部件6和第二去除部件7相互對稱，且所述第一去除部件6和第二去除部件7之間可張開閉合。

所述第一去除部件6和第二去除部件7均包括：弧形刀片和刀把10。

所述弧形刀片包括外弧8和內弧9。

所述第一去除部件6的弧形刀片的端點與所述第二去除部件7的弧形刀片的端點的連接處設有固定螺釘11。

所述第一去除部件6的刀把10和所述第二去除部件7的刀把10之間設有復位彈簧12。

所述第一去除部件6的內弧9和所述第二去除部件7的內弧9之間構成第三區域。

所述處理箱1在所述第三區域的下方設有V形針頭去除器13，所述V形針頭去除器13的俯視圖如圖3所示。

結合圖1-4所示，所述弧形刀片的上方設有注射器14，所述注射器14的頭部位于所述弧形刀片的上方，所述注射器14的針頭從所述V形針頭去除器13穿出，且所述注射器14的針頭乳頭27穿過所述V形針頭去除器13。

本實施方式中，將注射器14針頭插入V形針頭去除器13，V形針頭去除器13有少許彈性，針頭可以輕易插過頭至針乳頭27處，由于此處有一定彈性，會在針頭與乳頭27之間卡死，針頭無法完整退出，去除針頭才可將注射器14退出。將第一去除部件6的刀把10與第二去除部件7的刀把10用力捏一下，V形針頭去除器13向下運動，注射器14下端被下針孔擋死，卡在針頭乳頭27之間的V形針頭去除器13向下運動會輕易將針頭卸下，當針頭拔出后松開第一去除部件6的刀把10與第二去除部件7的刀把10，第一去除部件6的刀把10與第二去除部件7的刀把10由于復位彈簧12的作用會自動復位。

本實用新型第二實施方式涉及一種醫用針頭處理裝置。

第二實施方式在第一實施方式的基礎上進行了改進，主要改進之處在于：對醫用針頭處理裝置的構成部件的尺寸進行了限定，以便滿足實際需求。

具體地說：

所述V形針頭去除器的上端齒形口尺寸大于下端齒形口尺寸；

所述V形針頭去除器的上端齒形口長度為0.9-1.0cm，所述V形針頭去除器的下端齒形口長度為0.5-0.6cm，所述V形針頭去除器的高度為0.3-0.4cm；

所述弧形刀片的長度為3-7cm，寬度為1-4cm；

所述刀把長度為7-12cm；

所述內弧厚度為0.02-0.06cm，所述外弧厚度為0.1-0.4cm；

所述內弧直徑為0.9-1.0cm。

本實施方式中，所述V形針頭去除器的上端齒形口長度為1.0cm，所述V形針頭去除器的下端齒形口長度為0.5cm，所述V形針頭去除器的高度為0.3cm；所述弧形刀片的長度為5cm，寬度為2cm；所述刀把長度為10cm；所述內弧厚度為0.05cm，所述外弧厚度為0.3cm；所述內弧直徑為1.0cm。

本實用新型第三實施方式涉及一種醫用針頭處理裝置，圖5是該醫用針頭處理裝置的處理箱的結構示意圖。

第三實施方式在第一實施方式的基礎上進行了改進，主要改進之處在于：所述處理箱的蓋子的外表面上還設有鏤空的第二區域，可以放置輸液器切割裝置。

具體地說：

結合圖1-2和圖5所示，所述處理箱1的蓋子4的外表面上還設有鏤空的第二區域15，用于放置輸液器切割裝置2，且所述第一區域的位置與所述第二區域15的位置相對。

如圖2(b)所示，所述輸液器切割裝置2包括：固定刀片16、活動刀片17、復位彈簧18、活動刀把19和主導軌20。

所述固定刀片16、活動刀片17和復位彈簧18安裝在所述主導軌20上。

所述固定刀片16與所述主導軌20之間設有所述復位彈簧18，所述固定刀片16與所述復位彈簧18之間設有所述活動刀片17，且所述活動刀片17的一側與所述固定刀片16之間設有空隙，另一側的兩個端點連接于所述復位彈簧18，以及所述另一側上設有活動刀片導軌21。

所述活動刀把19平行于所述主導軌20，所述活動刀把19連接于所述活動刀片17的另一側，且所述活動刀把19與所述活動刀片17的連接處設有固定螺釘22。

所述切割裝置還包括：固定桿24。

所述固定桿24設置于所述主導軌20的兩側之間，且所述固定桿24和所述活動刀片17的另一側之間設有所述復位彈簧18。

所述活動刀把19與所述固定桿24之間設有兩段式活動鉸鏈23。

所述切割裝置還包括：安全擋板。

所述安全擋板包括：斜板25和遮板26。

所述斜板25的一側連接于所述活動刀片17的另一側，所述斜板25的另一側連接于所述遮板26。

所述斜板25與所述活動刀片17之間的夾角為k，且所述夾角k為30°-90°。

所述遮板26平行于所述活動刀片17。

本實施方式中，當不使用輸液器切割裝置2時，由于復位彈簧18的彈簧力作用，活動刀片17和固定刀片16自動閉合，防止處理箱1內物品掉出，安全擋板固定在活動刀片導軌21上，安全擋板未遮住帶刀片的投放口；當使用輸液器切割裝置2時，將活動刀把19向上提起，由于彈簧力的作用，復位彈簧18被強制壓緊，活動刀片17向下開啟，安全擋板開始向后隨活動刀片導軌21移動，開始遮擋少許投放口，斜板25與活動刀片17之間的夾角是變化的，此時將輸液器針頭放入固定刀片16與活動刀片17之間，當輸液針頭完全放入后，停止提活動刀把19，此時安全擋板能擋掉大半投放口，防止操作人員不小心將手指放入固定刀片16與活動刀片17之間，造成傷害；按下活動刀把19，由于彈簧力復位的作用，當輸液針頭碰到固定刀片16與活動刀片17之間時，操作人員順勢再向下壓一下，以確保將輸液針頭上方的輸液管切斷，針頭掉入處理箱1內。

本實用新型第四實施方式涉及一種醫用針頭處理裝置。

第四實施方式在第三實施方式的基礎上進行了改進，主要改進之處在于：對輸液器切割裝置的構成部件的尺寸進行了限定，以便滿足實際需求。

具體地說：

所述固定刀片的寬度為3-8cm；

所述活動刀片的寬度為3-8cm，所述活動刀片的另一側與所述固定桿之間的寬度為6-10cm；

所述固定桿和所述主導軌的連接處與和所述連接處在同一側的主導軌的頭端之間的距離為8-14cm；

所述主導軌兩側之間的距離為8-12cm。

本實施方式中，所述固定刀片的寬度為5cm；所述活動刀片的寬度為5cm，所述活動刀片的另一側與所述固定桿之間的寬度為8cm；所述固定桿和所述主導軌的連接處與和所述連接處在同一側的主導軌的頭端之間的距離為10cm；所述主導軌兩側之間的距離為10cm。

需要說明的是，在本專利的權利要求和說明書中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

雖然通過參照本實用新型的某些優選實施方式，已經對本實用新型進行了圖示和描述，但本領域的普通技術人員應該明白，可以在形式上和細節上對其作各種改變，而不偏離本實用新型的精神和范圍。
