本實用新型涉及一種輸液袋，具體涉及一種適用于醫療過程中的輸液，屬于醫療領域。

背景技術：

輸液是一種常見的治療手段，目前來說大部分醫療機構所采用的一次性輸液管都是需要手動調節與停止，這樣，在重癥昏迷病人，嬰幼兒患者，或者病人經過長期輸液而睡著無意識的時候，輸液袋其實就處于無人監管的狀態的，一旦藥物輸完，又無人及時跟換輸液袋或者拔出針頭時，就會產生回血現象，嚴重的會導致空氣進入靜脈，引起栓塞，危及患者生命；

而現有技術所提供的能夠實時監測輸液袋內液體殘留量的各種輸液袋，其結構是十分復雜的，想要真正大規模運用，是十分困難的，制藥廠的開發成本高，制造難度大，這樣就使得輸液袋的成本大大提高，因此就使得患者的負擔增加，不利于推廣，同時，以往技術的實時監測的輸液袋由于其內部設有很多感應器及電路，在使用中的穩定性也不能夠保證，同時，由于靜脈輸液的特殊性，是必須要可靠消毒的，一旦內部過于復雜，對于消毒來說也會是一個很大的問題。

技術實現要素：

本實用新型的目的在于，提供一種結構合理，能夠實時監測輸液袋液位的無線輸液監測儀，以克服已有技術的不足。

本實用新型實現其目的的技術方案是：

一種無線輸液監測儀，包括吊瓶，輸液管和進氣管與吊瓶連接，輸液管上具有滴壺，所述還具有標記夾，標記夾包括第一夾片與第二夾片，第一夾片與第二夾片之間具有復位彈簧，第一夾片與第二夾片的端部為半圓形夾持段，第一夾片與第二夾片具有的半圓形夾持段的夾持面均具有緩沖墊層，第一夾片的緩沖墊層上開有固定槽，壓力感應器設在固定槽內。

所述第二夾片的外周表面具有安裝板，安裝板上具有相對布置的若干組安裝孔，標記貼的安裝面具有與安裝孔相配合的凸子，通過凸子與安裝孔的配合，標記貼固定在第二夾片的外周表面。

所述標記夾通過連接繩與卡環連接，卡環具有豁口，卡環通過豁口卡裝在吊瓶的瓶口處。

所述輸液管位于滴壺處具有注藥管，注藥管的端部具有封口段，封口段包括兩層封口膜，兩層封口膜之間具有保護棉。

所述第一夾片上還設有單片機，單片機與壓力感應器電連接，連接繩上還設有自帶電源的聲光報警裝置，單片機與聲光報警裝置電連接。

采用上述結構后，由于本實用新型還具有標記夾，標記夾包括第一夾片與第二夾片，第一夾片與第二夾片之間具有復位彈簧，第一夾片與第二夾片的端部為半圓形夾持段，第一夾片與第二夾片具有的半圓形夾持段的夾持面均具有緩沖墊層，第一夾片的緩沖墊層上開有固定槽，壓力感應器設在固定槽內，在使用時，標記夾可以夾在輸液管的管壁上，而半圓形夾持段的夾持面能夠很好地貼合，既保證了標記夾不脫落，同時也使得輸液管不易變形，而夾持面具有的緩沖墊層能夠在提供一定摩擦力的同時，也能夠保護輸液管不受損，而第一夾片的夾持面具有壓力感應器，壓力感應器就可以通過輸液管管壁所提供的壓力，實時監測輸液袋內的壓力，就用了最簡單的方式達到了監測輸液袋情況的目的，特別是在病房晚上，就不會出現患者睡著，醫護人員由于工作繁忙，沒有及時觀察到輸液袋已經空了的情況，同時，由于標記夾不會影響到輸液袋的整體結構，所以不但制造成本不會增加，可以循環使用，同時消毒的問題也就不存在了。

而所述第二夾片的外周表面具有安裝板，安裝板上具有相對布置的若干組安裝孔，標記貼的安裝面具有與安裝孔相配合的凸子，通過凸子與安裝孔的配合，標記貼固定在第二夾片的外周表面，標記貼上可以黏貼二維碼或者醫囑，這樣護士在更換吊瓶時，可以通過二維碼或者醫囑進行驗證，不會發生輸液事故，同時由于標記貼是可以取下更換的，這樣，當病床醫生交接班時，上一任醫生可以在標記貼上簡要說明一下注意事項，接任者就可以更加了解患者的情況，便于治療。

而所述標記夾通過連接繩與卡環連接，卡環具有豁口，卡環通過豁口卡裝在吊瓶的瓶口處，這樣結構的好處是，當兒童患者輸液室，由于天性，是很容易對標記夾感興趣，將其拔下的，這樣醫療設備容易受損丟失，而當卡環卡裝在吊瓶瓶口處 時，即使標記夾被拔下，由于連接繩的作用，標記夾是不能夠被取下的，還是與吊瓶連接著，就不會發生丟失的情況，而在實際使用時，標記夾在輸液管的位置也是可以調整的，甚至可以夾持在兒童患者夠不著的位置。

而所述輸液管位于滴壺處具有注藥管，注藥管的端部具有封口段，封口段包括兩層封口膜，兩層封口膜之間具有保護棉，在患者住院輸液時，經常會出現臨時加藥的情況，而注藥管的存在，就可以讓醫護人員更快更方便地加藥，患者也不需要再次被注射，而傳統結構的注藥管，端部僅僅就是一個活塞帽，可以輕易拔出，這其實是很危險的，特別是兒童患者好奇，會拔出活塞帽，這樣整個輸液管就很容易被污染到，而污染物直達患者靜脈，是很危險的，所以本實用新型的封口段是具有兩層封口膜的，而且封口膜之間還具有保護棉，這樣即使最外側的保護膜被撕開或者戳破，由于保護棉的作用，里側的封口膜就不容易被損壞，保證了患者的生命安全，而醫護人員注藥時，只需要將針頭直接插入，就可以注藥了，當注藥完畢后，通過醫用膠對注藥管封口即可，此時，保護棉依然能夠防止意外進入的污染物進入到輸液管，實現了雙重保護。

本實用新型相對于以往結構的輸液袋來說，是有很大的進步的，既采用了最簡單的結構，完全不改變原有輸液袋的結構，又達到了很好的使用效果，節約了企業開發制造成本，同時也不會對患者構成經濟壓力。

附圖說明

圖1是本實用新型的結構示意圖;

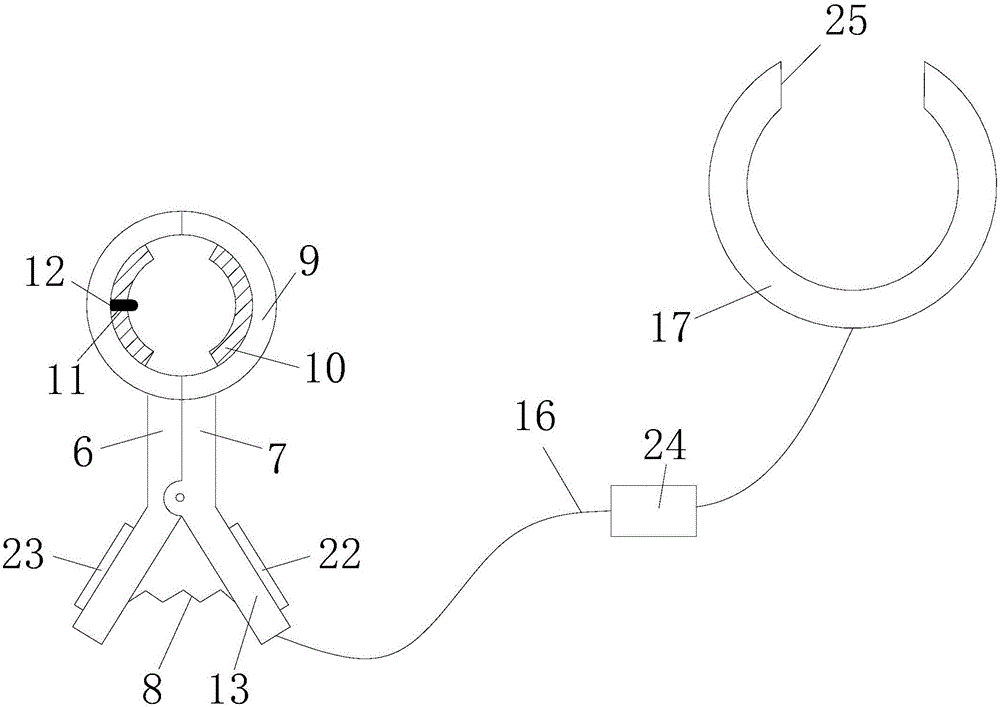

圖2是本實用新型標記夾5和卡環17的結構示意圖；

圖3是本實用新型第二夾片7的結構示意圖；

圖4是本實用新型第二夾片7貼上標記貼22后的結構示意圖；

圖5是本實用新型標記貼22的結構示意圖。

具體實施方式

以下對照附圖通過具體實施方式的描述，對本實用新型作進一步說明。

具體實施方式，如附圖1~5所示。

一種無線輸液監測儀，包括吊瓶1，輸液管2和進氣管3與吊瓶1連接，輸液管2上具有滴壺4，所述還具有標記夾5，標記夾5包括第一夾片6與第二夾片7，第一夾片6與第二夾片7之間具有復位彈簧8，第一夾片6與第二夾片7的端部為半圓形夾持段9，第一夾片6與第二夾片7具有的半圓形夾持段9的夾持面均具有緩沖墊層10，第一夾片6的緩沖墊層10上開有固定槽11，壓力感應器12設在固定槽11內。

所述第二夾片7的外周表面具有安裝板13，安裝板13上具有相對布置的若干組安裝孔14，標記貼22的安裝面具有與安裝孔14相配合的凸子15，通過凸子15與安裝孔14的配合，標記貼22固定在第二夾片7的外周表面。

所述標記夾5通過連接繩16與卡環17連接，卡環17具有豁口25，卡環17通過豁口25卡裝在吊瓶1的瓶口處。

所述輸液管2位于滴壺4處具有注藥管18，注藥管18的端部具有封口段19，封口段19包括兩層封口膜20，兩層封口膜20之間具有保護棉21。

所述第一夾片6上還設有單片機23，單片機23與壓力感應器12電連接，連接繩16上還設有自帶電源的聲光報警裝置24，單片機23與聲光報警裝置24電連接。

而本實用新型一種優選的具體實施方式，還可以在第一夾片6上安裝有單片機23，單片機23與壓力感應器12電連接，連接繩16上可以安裝有自帶電源的聲光報警裝置24，聲光報警裝置24包括LED燈與揚聲器，單片機23與聲光報警裝置24電連接，當壓力感應器12檢測到的信號送至單片機內23，所述單片機23對該信號進行處理得到實際壓力值，然后由單片機23將得到的實際壓力值并與單片機23內預先設定的參考壓力值對比，若實際壓力值大于參考壓力值時，所述單片機23控制聲光報警器24進行報警，而聲光報警裝置24在實際使用時也可以設置為外部裝置，固定在病床床頭的墻體上，將單片機23與其電連接即可，這樣，本實用新型每一個的生產成本都會降低，而使用效果一樣。而進一步優選地，單片機23可以通過無線發射模塊與加裝了無線接收模塊的聲光報警器24實現電連接，這樣，即使患者攜帶本實用新型發生位置的移動，聲光報警器24都可以實現報警。
