本實用新型屬于保健用品，涉及頸椎鍛煉技術領域，特別是涉及一種頸椎鍛煉儀。

背景技術：

隨著社會經濟的不斷發展，長期伏案的工作人員不斷增多，由于頸部長時間處于前彎狀態，許多人有頸部不適的癥狀，這些癥狀有的雖然不會嚴重影響生活質量，但是會給日常生活帶來一些困擾。目前，有一種頸椎保健枕是模仿頸椎生理彎曲，在人入睡時保護頸椎，采用這種結構的保健枕，頸椎被動的維持生理彎曲，沒有對頸椎采取主動的鍛煉，保護頸椎的效果不明顯，如何對頸椎進行積極鍛煉，防止頸椎變形具有非常大的研究意義。

技術實現要素：

本實用新型旨在至少解決現有技術中存在的技術問題，特別創新地提出了一種頸椎鍛煉儀。解決現有設計中頸椎保健品中不能對頸椎主動鍛煉的技術問題。

為了實現本實用新型的上述目的，本實用新型提供了一種頸椎鍛煉儀，其包括枕靠部及與所述枕靠部連接的頭靠部，所述枕靠部具有一定硬度且其部分或全部區域的表面為弧面，所述弧面的弧度與人體正常頸椎弧度相吻合，所述頭靠部內凹，所述頸椎鍛煉儀還包括與枕靠部活動連接的背靠部，所述背靠部覆蓋枕靠部的一部分或全部且向頭靠部相反方向延伸一定距離。

本實用新型的頸椎鍛煉儀的枕靠部具有與頸椎生理彎曲相同的弧度，保護頸椎防止頸椎變形，起到頸椎保健作用。

在本實用新型的一種優選實施方式中，所述背靠部內設置有發熱裝置，所述發熱裝置的電源端與電源相連，所述發熱裝置的控制端與控制模塊相連。

通過背靠部，防止人躺上去后枕靠部滑動，保證好的鍛煉效果，同時發射裝置進行加熱加熱，溫暖頸椎和后背，保健效果更好。

在本實用新型的另一種優選實施方式中，還具有M塊增高墊，所述M為正整數，所述增高墊為弧面結構且與枕靠部弧度相同，多塊增高墊可重疊放置于枕靠部之上。

增高墊可重疊放置于枕靠部之上，保證不同的人躺上去枕靠部都能夠達到與自己相同的生理彎曲。

在本實用新型的再一種優選實施方式中，還具拉伸機構，所述拉伸機構包括電機、轉軸和牽引繩，所述轉軸固定于頭靠部上與枕靠部相對的一側，在所述轉軸上連接有U型牽引繩，所述牽引繩延伸至枕靠部，電機運行時，帶動轉軸旋轉，使牽引繩收緊或放松。

拉伸機構的牽引繩扣到下顎上，對頸椎進行牽引，提高了保健效果。

在本實用新型的一種優選實施方式中，還包括手動調節部件，所述手動調節部件的輸出端與控制模塊相連，用于輸入溫度設定值和電機運行值，所述控制模塊的加熱輸出端與發熱裝置的控制端相連，控制發熱裝置的工作電流；所述控制模塊的電機控制輸出端與電機控制端相連，控制電機的運行。

通過手動調節部件調節發熱裝置的溫度和電機的運行，保證良好的保健效果。

在本實用新型的再一種優選實施方式中，還包括遠程控制模塊和/或無線連接模塊，所述遠程控制模塊的信號輸入端與遠程控制器相連，所述遠程控制模塊的信號輸出端與電機使能端相連；遠程控制器通過遠程控制模塊控制電機的運行和停止；所述無線連接模塊輸出端與控制模塊相連，無線連接模塊輸入端與智能終端相連，通過智能終端向控制模塊輸入控制信息，實現電機和溫度的控制。

通過遠程控制模塊實現超遠距離的控制，保證對頸椎鍛煉儀的監控和管理。

通過無線連接模塊進行近程無線控制，提高了操作的便利性。

在本實用新型的再一種優選實施方式中，還包括定時器，所述定時器的輸出端與控制模塊的定時信號輸入端相連，通過定時器設定時間，控制模塊控制電機和發熱裝置的工作。通過設定時器設定工作時間，到點關閉，提高了使用的便利性。

在本實用新型的再一種優選實施方式中，還包括投影設備和/或聲音播放裝置，所述投影設備、聲音播放裝置分別與控制模塊的相應輸出端相連，控制模塊的播放信號輸入端與存儲器相連。

在鍛煉時，可以通過投影設備觀看鍛煉操，通過聲音播放裝置聽講解，提高了鍛煉效果。

在本實用新型的再一種優選實施方式中，所述頭靠部包括支撐殼，所述支撐殼圍成的空間為頭部放置部，所述支撐殼的內層為海綿內層。提高了舒適性。

在本實用新型的再一種優選實施方式中，所述枕靠部與背靠部通過弧形鉸鏈連接，所述背靠部可繞弧形滑軌滑動覆蓋頭靠部圍成的頭部放置部；或者所述枕靠部上設置有兩個同心圓軸，背靠部連接于同心圓軸上，隨同心圓軸旋轉覆蓋頭靠部圍成的頭部放置部。節省空間，更容易放置。

本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

附圖說明

圖1是本實用新型頸椎鍛煉儀的結構示意圖；

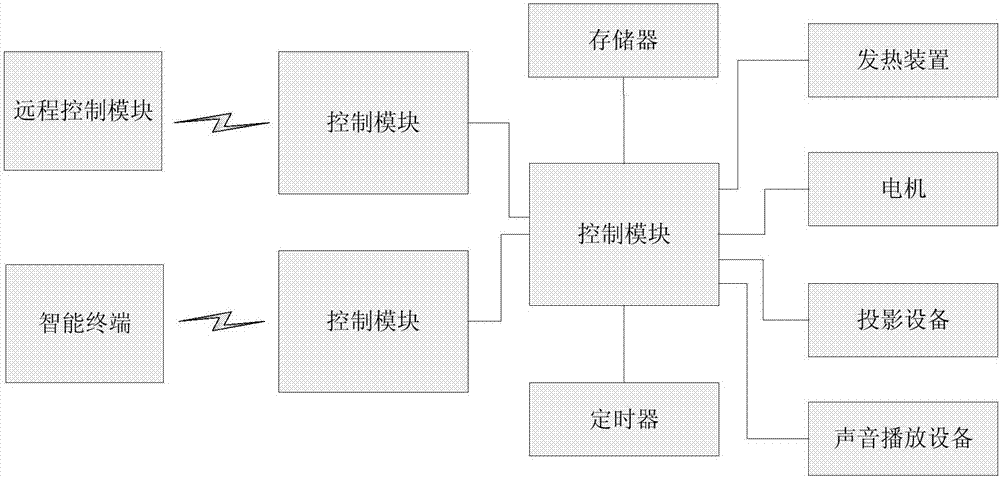

圖2是本實用新型頸椎鍛煉儀的控制系統方框圖。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，僅用于解釋本實用新型，而不能理解為對本實用新型的限制。

在本實用新型的描述中，除非另有規定和限定，需要說明的是，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是機械連接或電連接，也可以是兩個元件內部的連通，可以是直接相連，也可以通過中間媒介間接相連，對于本領域的普通技術人員而言，可以根據具體情況理解上述術語的具體含義。

本實用新型提供了一種頸椎鍛煉儀，如圖1所示，其包括枕靠部1及與該枕靠部1連接的頭靠部2，枕靠部1具有一定硬度且其部分或全部區域的表面為弧面，且弧面的弧度與人體正常頸椎弧度相吻合。在本實施方式中，枕靠部1可以為但不限于塑料材質。頭靠部2內凹，頸椎鍛煉儀還包括與枕靠部1活動連接的背靠部3，背靠部3覆蓋枕靠部1的一部分或全部且向頭靠部相反方向延伸一定距離。

在本實施方式中，頭靠部3包括支撐殼，支撐殼圍成的空間為頭部放置部，所述支撐殼的內層為海綿內層。提高了舒適性。具體支撐殼可以為但不限于塑料材質。

在本實施方式中，枕靠部與背靠部通過弧形鉸鏈連接，枕靠部上還設置有弧形滑軌，優選為兩個同軸的弧形滑軌，背靠部上設置有弧形滑塊，弧形滑塊可沿滑軌滑動覆蓋頭靠部圍成的頭部放置部?；蛘哒砜坎可显O置有兩個同心圓軸(圖1中所示的兩個圓軸)，背靠部連接于同心圓軸上，隨同心圓軸旋轉覆蓋頭靠部圍成的頭部放置部。節省空間，更容易放置。

在本實施方式中，背靠部內設置有發熱裝置，且發熱裝置至少位于覆蓋枕靠部的背靠部內或者位于全部背靠部內，發熱裝置的電源端與電源相連，如圖2所示，發熱裝置的控制端與控制模塊相連，當控制模塊發出工作命令，電源給發電裝置供電，發熱裝置發熱，加速血液循環，提高了頸椎鍛煉的效果。

在本實施方式中，還具有M塊增高墊，M為正整數，增高墊為弧面結構且與枕靠部弧度相同，多塊增高墊可重疊放置于枕靠部之上，增高墊可重疊放置于枕靠部之上，保證不同的人躺上去枕靠部都能夠達到與自己相同的生理彎曲。同時在本實用新型另外的優選實施方式中，增高墊的弧度可根據個人的頸椎結構私人定制。

在本實施方式中，該頸椎鍛煉儀還具拉伸機構，拉伸機構包括電機、轉軸和牽引繩，其中，電機為雙向電機，轉軸固定于頭靠部上與枕靠部相對的一側，在轉軸上連接有U型牽引繩，牽引繩延伸至枕靠部，電機運行時，帶動轉軸旋轉，使牽引繩收緊或放松。拉伸機構的牽引繩扣到下顎上，對頸椎進行牽引，提高了保健效果。

如圖2所示的控制系統圖所示，本實用新型還包括控制系統，控制系統包括遠程控制模塊和/或無線連接模塊，遠程控制模塊的信號輸入端與遠程控制器相連，遠程控制模塊的信號輸出端與電機使能端相連，遠程控制器通過遠程控制模塊控制電機的運行和停止。無線連接模塊輸出端與控制模塊相連，無線連接模塊輸入端與智能終端相連，通過智能終端向控制模塊輸入控制信息，實現電機和溫度的控制。通過遠程控制模塊實現超遠距離的控制，保證對頸椎鍛煉儀的監控和管理。通過無線連接模塊進行近程無線控制，提高了操作的便利性。

本實用新型的控制系統還包括手動調節部件，在一種優選實施方式中，手動調節部件的輸出端與電機控制端相連，通過手動調節部件控制電機的正轉圈數和反轉圈數，使牽引繩收緊或放松。在另一種優選實施方式中，手動調節部件的輸出端與控制模塊相連，用于輸入溫度設定值和電機運行值，控制模塊的加熱輸出端與發熱裝置的控制端相連，控制發熱裝置的工作電流；控制模塊的電機控制輸出端與電機控制端相連，控制電機的正轉圈數與反轉圈數，使牽引繩收緊或放松。保證良好的保健效果。具體控制電機正轉、反轉以及正轉圈數和反轉圈數的方法可采用現有技術。

在本實施方式中，控制系統還包括定時器，定時器的輸出端與控制模塊的定時信號輸入端相連，通過定時器設定時間，控制模塊控制電機和發熱裝置的工作。通過設定時器設定工作時間，到點關閉，提高了使用的便利性。具體定時器的定時原理采用現有技術。

在本實施方式中，控制系統還包括投影設備和/或聲音播放裝置，投影設備、聲音播放裝置分別與控制模塊的相應輸出端相連，控制模塊的播放信號輸入端與存儲器相連。在鍛煉時，存儲器存放的體操和音頻文件通過控制模塊依次傳輸給投影設備和聲音播放裝置，可以通過投影設備投影到屋頂上觀看鍛煉操(此時人已躺下)，通過聲音播放裝置聽講解，提高了鍛煉效果。

本實用新型的頸椎鍛煉儀的枕靠部具有與頸椎生理彎曲相同的弧度，保護頸椎防止頸椎變形，起到頸椎保健作用。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

盡管已經示出和描述了本實用新型的實施例，本領域的普通技術人員可以理解：在不脫離本實用新型的原理和宗旨的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由權利要求及其等同物限定。
