本實用新型涉及口腔醫療器械領域，具體涉及一次性高速渦輪牙科手機。

背景技術：

高速渦輪手機以清潔的壓縮空氣為動力源，在使用牙科手機治療的過程中，不可避免的會接觸患者的牙齒、口腔粘膜及體液等，治療過程中會產生負壓，將患者的體液等吸入手機內部，現在醫療上常用高溫蒸汽滅菌或滅菌浸泡的方式減小污染，但消毒成本高昂且消毒時間較長，且消毒不徹底不能完全避免交叉感染的問題。

如公開號為CN1887236A所公開的一種牙科手機，包括機頭、鉆針、前機柄、后機柄、快插氣水接頭，其后機柄前端與前機柄相連，后端與快插氣水接頭相連，其后機柄為工程塑料一次模壓成型的內穿孔道實心整體結構，后機柄前部的軸心位置設水管通道，軸向的偏心位置設有氣管通道和回氣通道，來自機頭的氣管、水管分別插入上述的氣管通道和水管通道，間隙由密封圈密封，后機柄的后端中心凸出，形成一個快插內管，回氣通道的出口位于后機柄外壁和快插內管之間。該專利雖解決了牙科手機消毒所帶來的交叉感染問題，但機身結構仍較為復雜，浪費成本較高。

技術實現要素：

本實用新型公開了一次性高速渦輪牙科手機，旨在簡化牙科手機的結構，降低生產成本，并解決牙科手機治療的交叉感染問題。

一次性高速渦輪牙科手機，包括機頭、手柄和快插接頭，所述手柄分為與機頭連接的前手柄和與快插接頭連接的后手柄，所述機頭上安裝有LED燈組件和霧化噴管，所述LED燈組件和霧化噴管下端連接插頭，所述插頭與快插接頭間通過多孔插座連接在一起，所述快插接頭內安裝有風力發電機、霧化水管和霧化氣管，所述風力發電機的兩根導線連接至所述多孔插座，所述霧化水管和霧化氣管連接霧化銅套A，霧化銅套A嵌套連接霧化銅套B，霧化水管和霧化氣管通過霧化銅套A和霧化通道B匯合通入一根霧化連接管，霧化連接管連接至所述多孔插座。

進一步的，所述LED燈組件下端設有插針，所述插頭和所述多孔插座均開設有兩個長形槽，所述LED燈組件的兩根導線固定在長形槽內。

進一步的，所述風力發電機的兩根導線末端安裝有插針座，所述插針座嵌套安裝在所述多孔插座上。

進一步的，所述后手柄套接在所代用品快插接頭上，且所述后手柄與所述快插接頭連接處，其內側開設有環槽，所述快插接頭對應位置安裝有定位套，所述定位套開設圓孔，圓孔內安裝鋼球，鋼球連接支撐卡簧。

進一步的，所述LED燈組件的兩根導線在機頭部分設置有線束套。

本實用新型提供的一次性高速渦輪牙科手機，簡化了牙科手機結構，避免了牙科手機消毒不徹底所造成的交叉感染，降低了手機成本，生產成本只相當于傳統的金屬手機成本的六十分之一（傳統帶燈的金屬牙科手機出廠價680元每支，本發明的一次性牙科手機出廠價格11元/支）。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

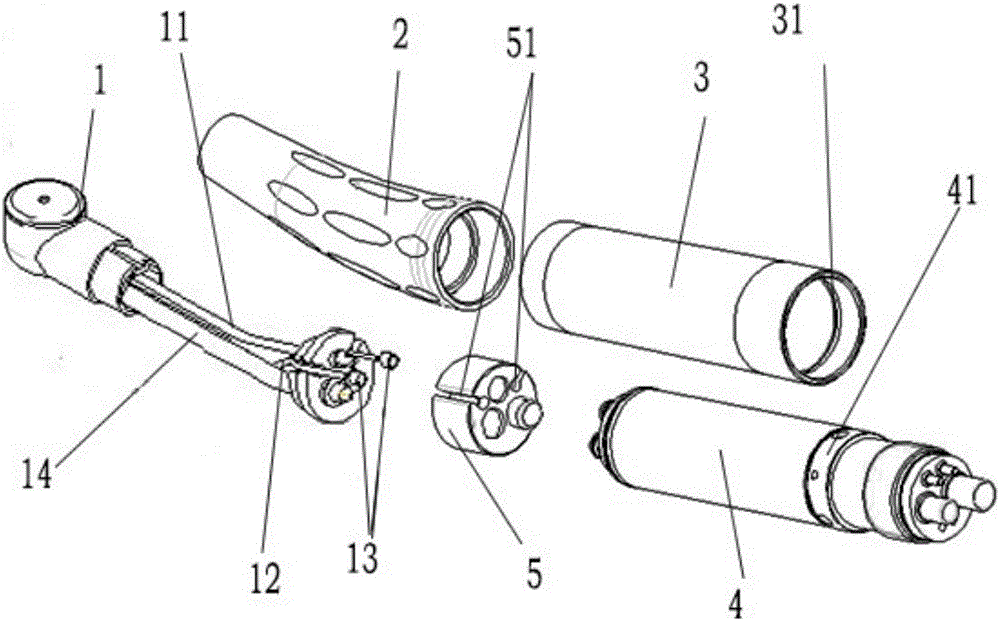

圖1為本實用新型的爆炸圖；

圖2為本實用新型的剖視圖；

圖3為本實用新型的裝配圖；

圖4為霧化銅套A與霧化銅套B裝配放大圖；

圖5為LED組件與風力發電機的連接示圖。

具體實施方式

下面將結合本實用新型中的附圖，對本實用新型中的技術方案進行清楚、完整地描述，顯然，所描述的僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1、2、3、4、5所示的牙科手機機頭，一次性高速渦輪牙科手機，包括機頭1、手柄和快插接頭4，所述手柄分為與機頭1連接的前手柄2和與快插接頭4連接的后手柄3，所述機頭1上安裝有LED燈組件和霧化噴管11，所述LED燈組件12和霧化噴管11下端連接插頭，所述插頭與快插接頭4間通過多孔插座5連接在一起，所述快插接頭4內安裝有風力發電機44、霧化水管46和霧化氣管47，所述風力發電機44的兩根導線連接至所述多孔插座5，所述霧化水管46和霧化氣管47連接霧化銅套A43，霧化銅套A43嵌套連接霧化銅套B42，霧化水管46和霧化氣管47通過霧化銅套A43和霧化通道B42匯合通入一根霧化連接管48，霧化連接管48連接至所述多孔插座5。

作為優選方案，所述LED燈組件下端設有插針13，所述插頭和所述多孔插座5均開設有兩個長形槽51，所述LED燈組件12的兩根導線固定在長形槽51內，所述LED燈組件的兩根導線在置于機頭部分的線束套14內，所述風力發電機44的兩根導線末端安裝有插針座45，所述插針座45嵌套安裝在所述多孔插座5上，此外，所述后手柄3套接在所述快接插頭4上，且所述后手柄3與所述快插接頭4連接處，其內側開設有環槽31，所述快插接頭4對應位置安裝有定位套，所述定位套開設圓孔，圓孔內安裝鋼球，鋼球連接支撐卡簧。

本實用新型的有益效果：

1、LED照明組件、霧化噴管、霧化銅套A、霧化銅套B、多孔插座等均采用獨立結構，連接插接或嵌套連接的方式，簡化零部件結構，降低了成本；

2、手機機頭、手柄、照明組件、霧化噴管與快插接頭4可拆解式連接，手機使用完畢后直接從快插接頭上取下，不需要消毒，同時避免了消毒不徹底所造成的交叉感染，免除消毒時對手機動力元器件的損壞，降低了消毒成本。

3、霧化銅套A和霧化銅套B在快插接頭內將霧化水管和霧化氣管匯合成一個通道，霧化水和氣體均沿一根霧化噴管噴出，簡化了機頭的結構。

以上內容是結合具體的優選實施方式對本實用新型所作的進一步詳細說明，不能認定本實用新型的具體實施只局限于這些說明。對于本實用新型所屬技術領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本實用新型的保護范圍。
