本實用新型屬于生活用品技術領域，涉及一種枕頭，具體涉及一種通過調整枕頭的高度，改變打鼾者的睡姿以達到抑制打鼾目的的防止打鼾的枕頭。

背景技術：

打鼾是我們日常生活中非常常見的一種現象。有資料顯示，在中國，男性35歲以后、女性更年期后打鼾的發生率上升， 20-50歲的人群中，會有5%的女性和29%的男性是打鼾者；50-70歲的人群中，有15%的女性和48%的男性打鼾； 70歲以上的人群中，則有70%的男性和40%女性有打鼾現象。而隨著人們生活水平的提高，肥胖人群所占的比例越來越大，打鼾人群的比例也呈上升趨勢。醫學研究表明，打鼾者在睡眠過程中不能使身體得到深度的休息與修復，長期打鼾或是打鼾嚴重的人往往都伴有睡眠呼吸暫停綜合癥。在睡眠的全過程中出現呼吸暫停，容易導致血中氧氣減少，即整夜吸入的氧氣比正常人少，時間久后，對其身體健康狀態有較嚴重的影響。與此同時，打鼾現象對同室居住者的睡眠質量有很大的影響，尤其是對于睡眠較輕的人群，容易造成長期睡眠不足，進而導致腦神經衰弱、記憶力減退等現象。

目前，針對打鼾這一普遍問題，國內市場沒有比較理想的防打鼾裝置。現有的打鼾裝置大致可以分為兩類，一類是通過手腕佩戴的止鼾儀，該類止鼾儀當佩戴者手腕放在被子里面時，很難監測到打鼾現象；另一類是由耳朵佩戴的止鼾儀，該類止鼾儀容易掉落，同時當打鼾者側睡時容易傷到耳朵。這兩種止鼾儀都需要打鼾者睡覺時佩戴，當檢測到打鼾現象后，止鼾儀產生振動、電擊等對打鼾者進行激勵，從而使打鼾者停止打鼾，止鼾儀的激勵容易使打鼾者驚醒，對打鼾者睡眠影響較大。除此之外，還有一些醫用的止鼾儀，價格非常昂貴，不適合正常家庭使用。

技術實現要素：

為了克服上述現有技術的不足，本實用新型的目的是提供一種防止打鼾的枕頭，通過調整枕頭的高度，改變打鼾者的睡姿以達到抑制打鼾目的。

為了實現上述目的，本實用新型采用的技術方案是：

一種防止打鼾的枕頭，包括可調高度透氣枕頭，可調高度透氣枕頭連通三通接頭一接口，三通接頭其余兩接口分為兩路，一路依次連通氣壓傳感器與電磁閥A，氣壓傳感器與聲音傳感器并聯連接控制器輸入端，電磁閥A連接消音器；另一路依次連通電磁閥B、氣壓表與氣罐，氣罐連接腳踩充氣閥；電磁閥A與電磁閥B并聯連接控制器輸出端。

所述的該枕頭中的線路由控制電纜連接。

所述的該枕頭中的氣路由氣管連通。

所述的聲音傳感器與控制器之間設有支架。

所述的可調高度透氣枕頭由蕎皮囊透氣層與氣囊構成，蕎皮囊透氣層包裹在氣囊外層。

所述的控制器能夠記錄打鼾次數，同時還具備藍牙功能。

所述的腳踩充氣閥可由空壓機代替。

本實用新型的有益效果是:

1）本裝置通過氣囊充氣和放氣調整枕頭的高度，達到調整睡姿的目的，容易實現，且成本低，容易控制；

2）本裝置不需要打鼾者佩戴，調整過程平緩，不會使得打鼾者驚醒；

3）本裝置可以通過氣囊調節枕頭初始高度，適合對枕頭高度要求不同的用戶使用；

4）本裝置的控制器能夠記錄打鼾次數，同時還具備藍牙功能。控制器能夠與手機端的APP通過藍牙連接，同時將記錄打鼾次數，發送到手機端APP上，手機APP能夠根據打鼾數據統計分析使用者的睡眠質量和身體健康狀態。

附圖說明

圖1為本實用新型的結構原理示意圖。

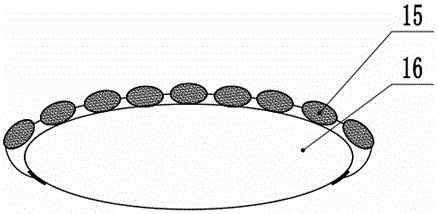

圖2為本實用新型的可調高度透氣枕頭的結構示意圖。

圖3為采用空壓機時本實用新型的結構原理示意圖。

其中，1為可調高度透氣枕頭；2為聲音傳感器；3為支架；4為控制電纜；5為控制器；6為消音器；7為電磁閥A；8為氣壓傳感器；9為氣管；10為三通接頭；11為電磁閥B；12為氣壓表；13為氣罐；14為腳踩充氣閥；15為蕎皮囊透氣層；16為氣囊；17為空壓機。

具體實施方式

以下結合附圖對本實用新型進一步敘述。

如圖1所示，一種防止打鼾的枕頭，包括可調高度透氣枕頭1，可調高度透氣枕頭1連通三通接頭10一接口，三通接頭10其余兩接口分為兩路，一路依次連通氣壓傳感器8與電磁閥A7，氣壓傳感器8與聲音傳感器2并聯連接控制器5輸入端，電磁閥A7連接消音器6；另一路依次連通電磁閥B11、氣壓表12與氣罐13，氣罐13連接腳踩充氣閥14；電磁閥A7與電磁閥B11并聯連接控制器5輸出端。

所述的聲音傳感器2用于檢測打鼾聲，氣壓傳感器8用于檢測可調高度透氣枕頭1的氣壓，控制電纜4用于將聲音傳感器2和氣壓傳感器8的信號傳輸到控制器5，同時將控制信號傳輸到電磁閥A7和電磁閥B11，氣管9、三通接頭10用于空氣流通，電磁閥A7和電磁閥B11用于切斷和接通氣路，控制器5能夠設置可調高度透氣枕頭1的初始壓力值進而調節枕頭的初始高度，以滿足不同用戶的需求，控制器5通過聲音傳感器信號監測打鼾現象，通過氣壓傳感器信號判斷枕頭高度，并做出正確的控制決策，通過輸出端控制電磁閥A7和電磁閥B11調節可調高度透氣枕頭1的高度；電磁閥A7由氣管9連接在氣壓傳感器8上，消音器6由氣管9連接在電磁閥A7上，氣壓表12由氣管9連接在電磁Ⅱ11上，并與氣罐13相連，腳踩充氣閥14由氣管9連接在氣罐13上，其特征在于：連接在電磁閥A7上的消音器6用于消除電磁閥A7排氣時的聲音，減少對使用者睡眠的影響，氣壓表12用于顯示氣罐13中儲存氣體的壓力，氣罐13用于存儲壓縮空氣，腳踩充氣閥14用于往氣罐13中充氣。

所述的該枕頭中的線路由控制電纜4連接。

所述的該枕頭中的氣路由氣管9連通。

所述的聲音傳感器2與控制器5之間設有支架3。

所述的控制器5能夠記錄打鼾次數，同時還具備藍牙功能，控制器5能夠與手機端的APP通過藍牙連接，同時將記錄打鼾次數，發送到手機端APP上，手機APP通過打鼾數據統計分析使用者的睡眠質量和身體健康狀態。

如圖2所示，所述的可調高度透氣枕頭1由蕎皮囊透氣層15與氣囊16構成，蕎皮囊透氣層15包裹在氣囊16外層，蕎皮是優質的枕頭填充材料，蕎皮囊透氣層15能夠使得枕頭透氣性好，溫度適宜，有助睡眠，氣囊16用于調節枕頭的高度，充氣時，氣囊膨脹，枕頭變高，放氣時，氣囊收縮，枕頭變低。

如圖3所示，所述的腳踩充氣閥14可由空壓機17代替，在技術方案二中為了避免氣罐13人工充氣的麻煩，采用空壓機17代替技術方案一中的氣罐13和腳踩充氣閥14，其特征在于：空壓機17采用電動機充氣，且能夠自動補氣，避免了人工充氣的麻煩。

本實用新型的工作原理是：

聲音傳感器用于檢測打鼾聲，當聲音傳感器檢測到打鼾聲音后發送信號到控制器，控制器接收到傳感器的信號后首先檢測氣囊當前的氣壓。若當前氣壓較大（枕頭高度較高），控制器將電磁閥A接通，氣囊內的空氣由氣管經過氣壓傳感器、電磁閥A和消音器放出，使得枕頭整體高度降低；若當前氣壓較小(枕頭高度較低)，控制器將電磁閥B接通，氣罐內的空氣由氣管經過電磁閥進入氣囊內，使得枕頭整體高度升高，從而達到調整打鼾者睡姿的目的，當監測到打鼾現象消失后，通過調節電磁閥A和電磁閥B使得枕頭恢復之前高度，使得使用者處于最佳睡眠狀態。

控制器能夠記錄打鼾次數，同時還具備藍牙功能。控制器能夠與手機端的APP通過藍牙連接，同時將記錄打鼾次數，發送到手機端APP上，手機APP通過打鼾數據統計分析使用者的睡眠質量和身體健康狀態。

通過氣壓回路實現整個系統中的空氣流動，氣罐是整個裝置的動力源，使用前通過充氣裝置向氣罐中充氣，將能量存儲在氣罐中，使用過程中通過控制器控制氣壓回路中的電磁閥實現空氣流動方向的控制，以實現止鼾的目的。
