本實用新型涉及足部按摩儀，具體是一種氣壓足部按摩儀。

背景技術：

目前，市面上的足部按摩儀一般是通過機械部件或磁鐵件進行按摩的，攜帶整理不方便，對于磁鐵件進行按摩的按摩儀，由于每個人身體體質不一樣，與其相符的磁場各有不同，利用磁鐵件進行按摩的按摩儀存在局限性，如果不根據個人情況使用該按摩儀，人體的磁場會由于干擾嘗試紊亂的現象，可靠性與安全性不高；對于機械部件進行按摩的按摩儀，由于是機械化的按摩裝置，在動力帶動下，機械部件進行按摩，能源消耗大，按摩時的可調節的施力的輕重是固定的幾個值，在剛開始按摩時不適感較重。

技術實現要素：

針對現有技術中存在的不足，本實用新型的目的是在于提供一種氣壓足 部按摩儀，其結構簡單，攜帶整理方便，操作簡單，功能實用，按摩時有很好的舒適感，按摩效果好，安全可靠。

為實現上述目的，本實用新型通過以下技術方案予以實現：

一種氣壓足部按摩儀，包括控制鍵和氣壓件，控制鍵包括主體、電源、氣泵和控制板塊，電源、氣泵和控制板塊均設在主體內部，氣泵上設有連接口，連接口上連接有氣壓件，氣壓件包括連接件、輸氣管和氣壓按摩部件，連接件的一端與連接口相連接，連接件的另一端與輸氣管相連接，氣壓按摩部件與輸氣管相連接。

進一步，所述電源上連接有充電線，充電線上連接有充電接口。

進一步，所述氣壓按摩部件分為內層、中間層和外層，內層、中間層和外層之間通過包邊條連接在一起，內層包括內布和魔術貼，中間層是氣囊，外層包括外布和魔術貼，外布上設有氣嘴，氣嘴與輸氣管相連接，外布的材質是PU皮革。

進一步，所述內層包括的魔術貼的位置與外層包括的魔術貼的位置相對應。

進一步，所述氣囊包括上囊和下囊，上囊和下囊上均設有充氣口，充氣口與氣嘴相連接。

進一步，所述上囊上設有第一封條、第二封條和第四封條，下囊上設有第三封條，方便氣壓按摩部件在足部和小腿部的固定。

進一步，所述上囊上設有一個第一封條、一個第二封條和兩個第四封條，下囊上設有四個第三封條。

進一步，所述第一封條設在上囊的上端，兩個第四封條關于第二封條對稱，四個第三封條均勻分布在下囊上。

進一步，所述主體上設有電源按鈕和控制面板，控制面板上設有氣壓強度按鈕、手動按鈕和自動按鈕。

進一步，所述電源按鈕下方設有電源指示燈，控制面板上的氣壓強度按鈕上方設有第一指示燈，控制面板上的手動按鈕上方設有第二指示燈，控制面板上的手動按鈕與自動按鈕之間設有第三指示燈。

進一步，所述電源按鈕下方設有一個電源指示燈，控制面板上的氣壓強度按鈕上方設有三個第一指示燈，控制面板上的手動按鈕上方設有三個第二 指示燈，控制面板上的手動按鈕與自動按鈕之間設有一個第二指示燈。

進一步，所述氣泵是直流氣泵。

綜上所述，本實用新型的有益效果是：本實用新型結構簡單，攜帶整理方便，操作方便，功能實用，通過氣壓進行按摩，足部與腿部的受力均勻，按摩時有很好的舒適感，按摩效果好，安全可靠。

附圖說明

圖1是本實用新型實施例的主視圖；

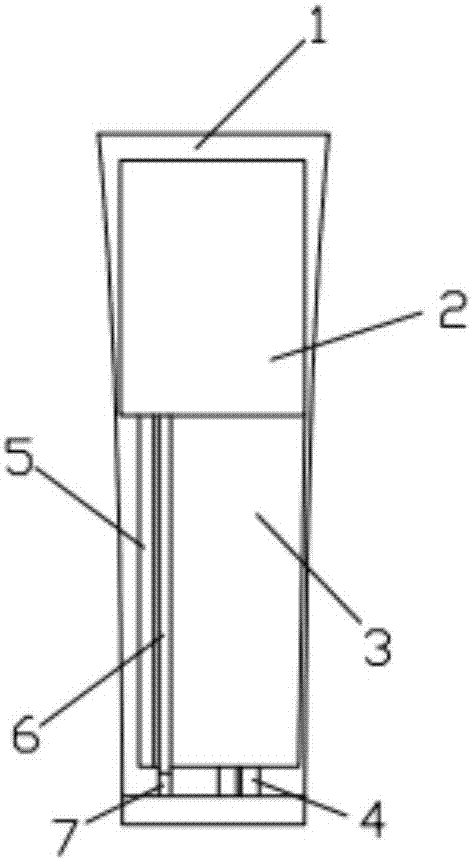

圖2是本實用新型實施例控制鍵的結構示意圖；

圖3是本實用新型實施例控制鍵的仰視圖；

圖4是本實用新型實施例氣壓按摩部件的主視圖；

圖5是本實用新型實施例氣壓按摩部件的后側視圖；

圖6是本實用新型實施例中間層的結構示意圖；

圖中，1、主體，2、電源，3、氣泵，4、連接口，5、控制板塊，6、充電線,7、充電接口，8、電源按鈕，9、氣壓強度按鈕，10、手動按鈕，11、自動按鈕，12、連接件,13、輸氣管，14、氣壓按摩部件，15、控制面板， 16、內布，17、包邊條，18、魔術貼，19、外布，20、氣嘴，21、上囊，22、下囊，23、第一封條，24、第二封條，25、充氣口，26、第三封條，27、第一指示燈，28、第三指示燈，29、第二指示燈，30、電源指示燈，31、第四封條。

具體實施方式

下面將結合附圖以及具體實施方式對本實用新型作進一步的說明：

如圖1至圖6所示，一種氣壓足部按摩儀，包括控制鍵和氣壓件，控制鍵包括主體1、電源2、氣泵3和控制板塊5，主體1上設有電源按鈕8和控制面板15，控制面板15上設有氣壓強度按鈕9、手動按鈕10和自動按鈕11，電源按鈕8下方設有一個電源指示燈30，控制面板15上的氣壓強度按鈕9上方設有三個第一指示燈27，控制面板15上的手動按鈕10上方設有三個第二指示燈29，控制面板15上的手動按鈕10與自動按鈕11之間設有一個第三指示燈28，電源2、氣泵3和控制板塊5均設在主體1內部，電源2上連接有充電線6，充電線6上連接有充電接口7，氣泵3上設有連接口4，連接口4上連接有氣壓件，氣壓件包括連接件12、輸氣管13和氣壓按摩部 件14，連接件12的一端與連接口4相連接，連接件12的另一端與輸氣管13相連接，氣壓按摩部件14與輸氣管13相連接，氣壓按摩部件14分為內層、中間層和外層，內層、中間層和外層之間通過包邊條17連接在一起，內層包括內布16和魔術貼18，中間層是氣囊，氣囊包括上囊21和下囊22，上囊21上設有一個第一封條23、一個第二封條24和兩個第四封條31，第一封條23設在上囊21的上端，兩個第四封條31關于第二封條24對稱，下囊22上均勻設有四個第三封條26，方便氣壓按摩部件14在足部和小腿部的固定，上囊21和下囊22上均設有充氣口25，充氣口25與氣嘴20相連接，外層包括外布19和魔術貼18，外布19上設有氣嘴20，氣嘴20與輸氣管13相連接。

進一步，所述外布19的材質是PU皮革。

進一步，所述內層包括的魔術貼18的位置與外層包括的魔術貼18的位置相對應。

進一步，所述氣泵3是直流氣泵。

該氣壓足部按摩儀的工作原理為：點擊電源按鈕8，接通電源，電源指 示燈30亮起，若電源指示燈30沒有亮起表示通電異常或未能接通電源，使得電流進入到控制板塊5和氣泵3中，通過點擊氣壓強度按鈕9選擇所需的氣壓強度，氣壓強度按鈕9所對應的第一指示燈27亮起，其中一個第一指示燈27表示氣壓強度弱，兩個第一指示燈27表示氣壓強度中等，三個第一指示燈27表示氣壓強度強，然后選擇手動控制還是自動控制，若手動控制則點擊控制面板15上的手動按鈕10，通過點擊手動按鈕10的次數確定需要的氣壓按摩的方式，氣壓按摩的方式包括以下三種：再點擊一次進入模式1:氣泵3通過連接口4、連接件12和輸氣管13將氣體通入下囊22中進行小腿單獨按摩，一個第二指示燈29亮起；再點擊兩次次進入模式2：氣泵3通過連接口4、連接件12和輸氣管13將氣體通入上囊21中進行腳單獨按摩，兩個第二指示燈29亮起；再點擊三次進入模式3：氣泵3通過連接口4、連接件12和輸氣管13將氣體通入上囊21和下囊22中進行腳和小腿一起的循環按摩，三個第二指示燈29亮起；若自動控制則點擊控制面板15上的自動按鈕11，可選擇兩種按摩模式，通過按下自動按鈕11進行兩種模式的按摩的交替，兩種模式分別為模式1：第三指示燈28每次閃一下，是小腿和腳 循環按摩，即氣泵3通過連接口4、連接件12和輸氣管13先將氣體通入下囊22中進行小腿的單獨按摩，按摩完成后，再將氣體通入上囊21中進行腳單獨按摩，如此循環；模式2：第三指示燈28連續閃兩下，是小腿和腳同時按摩，即氣泵3通過連接口4、連接件12和輸氣管13將氣體通入上囊21和下囊22中進行腳和小腿一起的按摩。

該氣壓足部按摩儀的結構簡單，成本低，攜帶整理方便，操作方便，功能實用，按摩時有很好的舒適感且按摩效果好，安全可靠；該氣壓足部按摩儀上有效的將含電的部件與人體隔開，直接使用氣體進行按摩操作，更加的安全可靠；該氣壓足部按摩儀上設置電源按鈕8、氣壓強度按鈕9、手動按鈕10和自動按鈕11，使得操作更加的方便，按摩方式的提換更加的有效，同時在控制面板15上設第一指示燈27、第二指示燈29、第三指示燈28和電源指示燈30，能夠更加直觀的觀測到該氣壓足部按摩儀的工作狀態，增強可靠性與實用性；該氣壓足部按摩儀上的上囊21上設有第一封條23、第二封條24和第四封條31，下囊22上設有第三封條26，方便氣壓按摩部件14在足部和小腿部的固定，增強按摩時環境的穩定性；該氣壓足部按摩儀利用魔術貼18進行氣 壓按摩部件14在足部和小腿部的固定，使得安裝拆卸更加的方便，增強操作的方便程度。

對于本領域的技術人員來說，可根據以上技術方案以及構思，做出其他各種相應的改變以及變形，而所有的這些改變和變形都應該屬于本實用新型權利要求的保護范圍之內。
