本實用新型涉及醫療器具領域，尤其涉及一種手術工具管理裝置。

背景技術：

隨著現代醫學的飛速發展，手術治療的方式可以治愈許多疾病，手術中會用到很多不同的工具，并且不同的手術所用到的手術工具也不同。規模較大的醫院，每天需要進行的手術次數非常多，因此手術器材管理中心需要多次準備手術器材以及工具。由于手術工具種類繁多，在每天大量手術的情況下，不僅要為每臺手術準備手術工具，而且要對很多使用過的器材進行消毒后重復使用，這樣醫院的器材管理中心工作量巨大，比較容易出錯。

因此，研究一種方便統一管理、方便回收使用以及減少失誤的手術工具管理裝置顯得尤為重要。

技術實現要素：

本實用新型要解決的技術問題是設計一種方便統一管理、方便回收使用以及減少失誤的手術工具管理裝置，解決現有的技術問題。

為解決上述技術問題，本實用新型的手術工具管理裝置包括本體、手術工具、數據采集模塊和終端；所述本體內部分隔成多個儲物空間，所述儲物空間設有掃描裝置，所述手術工具設有識別裝置，所述識別裝置設有與手術工具一一對應的編號，這樣確保了每一樣手術工具具備唯一的對應編號，可以被掃描裝置掃描后識別；所述手術工具置于儲物空間內；所述掃描裝置與數據采集模塊連接；所述終端包括數據處理模塊和顯示器，所述數據處理模塊和數據采集模塊通過無線通信模塊連接。終端的顯示器能及時反映手術器材使用情況，并提示醫生使用步驟，統一回收。

進一步的，所述掃描裝置為磁性探頭掃描裝置，所述儲物空間四壁均設有磁性探頭掃描裝置，所述識別裝置為非閉合磁性環，儲物空間四壁均設置磁性探頭掃描裝置可以有效保證對放入儲物空間內的手術工具進行快速準確識別，防止掃描識別失敗的發生。

進一步的，所述非閉合磁性環通過螺釘固定在手術工具上，所述螺釘的螺帽壓緊固定非閉合磁性環。

進一步的，所述非閉合磁性環為強磁性永磁材料，在方便被掃描裝置掃描識別的同時，可以有效加強使用壽命。

進一步的，所述終端還包括數據存儲模塊，所述數據存儲模塊與數據處理模塊連接。存儲模塊的設計為數據處理模塊處理掃描到的工具信息的編碼進行比對得到工具名稱，同時，也可以記錄手術過程中手術工具的使用情況。

進一步的，所述本體下端設有萬向輪。萬向輪的設計可以方便該手術工具管理裝置進行移動。

進一步的，所述終端還設有報警裝置，所述報警裝置與數據處理模塊連接。所述報警裝置為指示燈或揚聲器中的至少一種。報警裝置的設置是為了在手術完成后對手術工具進行檢查，防止手術工具遺留在病人體內造成醫療事故。在終端設有手術結束硬件開關或者在終端的顯示器上設有觸摸開關，當手術治療結束后、傷口縫合之前，按下開關，手術工具管理裝置開始對手術工具自動檢查，如果檢查后發現手術工具歸位完整，則指示燈為綠色，并在顯示器屏幕上顯示“檢查完畢，請縫合”；如果檢查后發現手術工具缺失，則指示燈為紅色并且閃爍，同時警報器報警，并在顯示器屏幕上顯示幾件手術工具未歸位，顯示未歸位手術工具的名稱及應放置位置。

本實用新型的手術工具管理裝置的工作原理：

先進每一個手術工具進行編碼，然后在每一個編號后的手術工具上設置識別裝置，將非閉合磁性環通過螺釘進行固定，非閉合磁性環都有唯一編號對應手術工具的編碼，這樣每一個手術工具就對應一個編號，放入儲物空間空間后，數據采集裝置通過掃描裝置即磁性探頭掃描裝置可對放入該儲物空間內的手術工具掃描識別，通過無線通信模塊發送到終端的數據處理模塊，通過訪問數據存儲模塊便可將對應編號的手術工具名稱顯示在顯示器上，同時顯示該儲物空間的位置信息。儲物空間位置信息可進行編號，按順序編號，如1,2,3,4……等；又或者按第幾行第幾列進行坐標編號，如（m，n）就表示第m行第n列。醫生可根據顯示器上的信息，快速準確拿到需要的手術工具。

本實用新型的有益效果：采用這樣的設計后，醫院器材管理中心可對每一個手術工具進行編號，通過本裝置的掃描裝置進行識別，可以實現手術器材統一、自動管理，這樣既提高工作效率、消除了人工管理客觀存在的錯誤率，也可以減少管理成本，方便回收使用，同時，可有效減少甚至杜絕醫生失誤，減少醫療事故發生的概率。

附圖說明

下面結合附圖對本實用新型的具體實施方式做進一步闡明。

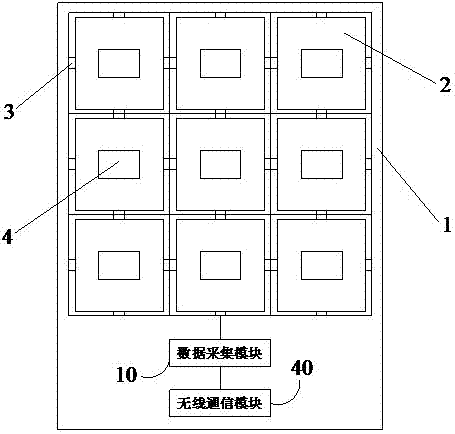

圖1為本實用新型的手術工具管理裝置的結構示意圖；

圖2為本實用新型的手術工具管理裝置的螺釘的結構示意圖；

圖3為本實用新型的手術工具管理裝置的非閉合磁性環的結構示意圖；

圖4為本實用新型的手術工具管理裝置的終端的系統框圖。

具體實施方式

結合圖1、圖2、圖3和圖4，本實用新型的手術工具管理裝置包括本體1、手術工具4、數據采集模塊10和終端；所述本體1內部分隔成多個儲物空間2，所述儲物空間2設有掃描裝置，所述手術工具4設有識別裝置，所述識別裝置設有與手術工具4一一對應的編號，這樣確保了每一樣手術工具具備唯一的對應編號，可以被掃描裝置掃描后識別；所述手術工具4置于儲物空間2內；所述掃描裝置與數據采集模塊10連接；所述終端包括數據處理模塊20和顯示器30，所述數據處理模塊20和數據采集模塊10通過無線通信模塊40連接。終端的顯示器30能及時反映手術器材使用情況，并提示醫生使用步驟，統一回收。

進一步的，所述掃描裝置為磁性探頭掃描裝置3，所述儲物空間2四壁均設有磁性探頭掃描裝置3，所述識別裝置為非閉合磁性環6，儲物空間2四壁均設置磁性探頭掃描裝置3可以有效保證對放入儲物空間2內的手術工具4進行快速準確識別，防止掃描識別失敗的發生。

進一步的，所述非閉合磁性環6通過螺釘5固定在手術工具4上，所述螺釘5的螺帽壓緊固定非閉合磁性環6。

進一步的，所述非閉合磁性環6為強磁性永磁材料，在方便被掃描裝置掃描識別的同時，可以有效加強使用壽命。

進一步的，所述終端還包括數據存儲模塊50，所述數據存儲模塊50與數據處理模塊20連接。存儲模塊50的設計為數據處理模塊20處理掃描到的工具信息的編碼進行比對得到工具名稱，同時，也可以記錄手術過程中手術工具40的使用情況。

進一步的，所述本體1下端設有萬向輪。萬向輪的設計可以方便該手術工具管理裝置進行移動。

進一步的，所述終端還設有報警裝置，所述報警裝置與數據處理模塊20連接。所述報警裝置為指示燈或揚聲器中的至少一種。報警裝置的設置是為了在手術完成后對手術工具進行檢查，防止手術工具遺留在病人體內造成醫療事故。在終端設有手術結束硬件開關或者在終端的顯示器30上設有觸摸開關，當手術治療結束后、傷口縫合之前，按下開關，手術工具管理裝置開始對手術工具4自動檢查，如果檢查后發現手術工具4歸位完整，則指示燈為綠色，并在顯示器30屏幕上顯示“檢查完畢，請縫合”；如果檢查后發現手術工具4缺失，則指示燈為紅色并且閃爍，同時警報器報警，并在顯示器30屏幕上顯示幾件手術工具4未歸位，顯示未歸位手術工具4的名稱及應放置位置。

本實用新型的手術工具管理裝置的工作原理：

先進每一個手術工具4進行編碼，然后在每一個編號后的手術工具上設置識別裝置，將非閉合磁性環6通過螺釘5進行固定，非閉合磁性環6都有唯一編號對應手術工具4的編碼，這樣每一個手術工具4就對應一個編號，放入儲物空間2空間后，數據采集裝置10通過掃描裝置即磁性探頭掃描裝置3可對放入該儲物空間2內的手術工具4掃描識別，通過無線通信模塊40發送到終端的數據處理模塊20，通過訪問數據存儲模塊50便可將對應編號的手術工具4名稱顯示在顯示器30上，同時顯示該儲物空間2的位置信息。儲物空間2位置信息可進行編號，按順序編號，如1,2,3,4……等；又或者按第幾行第幾列進行坐標編號，如（m，n）就表示第m行第n列。醫生可根據顯示器30上的信息，快速準確拿到需要的手術工具4。

本實施例的手術工具管理裝置可以實現手術器材統一、自動管理，這樣既提高工作效率、消除了人工管理客觀存在的錯誤率，也可以減少管理成本，方便回收使用，同時，可有效減少甚至杜絕醫生失誤，減少醫療事故發生的概率。

當然，數據處理模塊20也可以設置在本體1的儲物空間2的下方，終端設有無線接收模塊40將接收到的信息實時在顯示器30上顯示。這樣的設計與本實施例并無不同，也應落入本申請的保護范圍。
