本實用新型涉及醫療技術領域，具體為一種骨科專用螺絲刀。

背景技術：

螺絲刀是一種用來擰轉螺絲釘以迫使其就位的工具，通常有一個薄楔形頭，可插入螺絲釘頭的槽縫或凹口內——京津冀魯晉豫和陜西方言稱為“改錐”，江西、安徽、和湖北等地稱為“起子”，中西部地區稱為“改刀”，長三角地區稱為“旋鑿”，主要有一字和十字兩種，常見的還有六角螺絲刀，包括內六角和外六角兩種，在采用鋼釘治療骨折的過程中，由于各種原因造成的骨釘折斷，骨釘尾槽受損，都會給骨釘?shù)娜〕鰩?lái)麻煩，受損的尾槽或者手工磨制的尾槽，由于形狀不規范，普通的螺絲刀很難定位，難以順利地將骨釘取出，且在進行鋼釘治療骨折時要將螺絲釘入骨頭中，而骨骼是人體最硬的底組織，使用普通的螺絲刀進行鋼釘治療時不容易操作，且精準度不夠，螺絲容易掉落，且手工操作難度大，中國實用新型CN202723975U中提到一種骨科取釘專用螺絲刀，可以通過左鉗臂和右鉗臂將其固定，然后將螺絲擰出，但其在旋轉時必須保證左鉗臂和右鉗臂將螺絲夾住，操作復雜，醫療人員不易控制力度大小，容易對病人造成二次傷害，該使用新型只針對取釘，沒有解決螺絲刀在釘入鋼釘時遇到的螺絲旋轉過程中易滑動，由于骨骼堅硬而導致的螺絲刀旋轉難度大等問題，我們提出一種骨科專用螺絲刀。

技術實現要素：

本實用新型的目的在于提供一種骨科專用螺絲刀，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種骨科專用螺絲刀，包括刀桿和電機，所述刀桿通過轉軸與電機連接，所述轉軸上設有固定桿，所述固定桿上設有固定裝置，所述固定桿的頂端設有防滑卡槽，所述電機上設有電源線，所述固定桿包括第一固定夾片和第二固定夾片，所述第一固定夾片和第二固定夾片的一側均設有調節條，所述第一固定夾片與第二固定夾片通過調節條連接，所述第一固定夾片和第二固定夾片的另一側設有固定卡槽，所述調節條上設有鋸齒，所述固定卡槽上設有反向鋸齒，所述反向鋸齒與鋸齒咬合，所述轉軸內部設有六邊形插孔，所述刀桿通過六邊形插孔與轉軸連接，所述轉軸的外側設有按鈕。

優選的，所述轉軸內部設有空腔。

優選的，所述空腔內部設有鉸鏈。

優選的，所述鉸鏈上設有傳力桿。

優選的，所述轉軸內部設有固定凸起。

優選的，所述按鈕底部設有彈簧。

優選的，所述按鈕通過傳力桿與固定凸起連接。

優選的，所述刀桿底部設有固定凹槽。

優選的，所述刀桿與固定桿長度一致。

與現有技術相比，本實用新型的有益效果是：

1、該骨科專用螺絲刀可通過第一固定夾片和第二固定夾片將螺絲固定，第一固定夾片和第二固定夾片通過調節條的鋸齒將螺絲鎖死，在轉動螺絲刀的過程無需控制第一固定夾片和第二固定夾片，使用方便，降低了醫藥人員使用時的操作難度。

2、該骨科專用螺絲刀的刀頭安裝在電機的轉軸上，當植入鋼釘時無需手動轉動螺絲刀，只需將刀頭固定在合適位置后通過電機即可將螺絲釘入指定位置，避免了骨骼堅硬給醫護人員帶來的固定難度大，旋轉螺絲刀過程中螺絲位置不精準的問題，電動螺絲刀使用更方便。

3、該骨科專用螺絲刀的刀頭可根據不同的螺絲進行更換，不僅可以更換型號不同的螺絲刀頭，還可更換不同尺寸的螺絲刀頭，且不影響固定桿的使用，固定桿的第一固定夾片和第二固定夾片與刀頭之間有一定的距離，可保證不同型號和尺寸刀頭的使用。

附圖說明

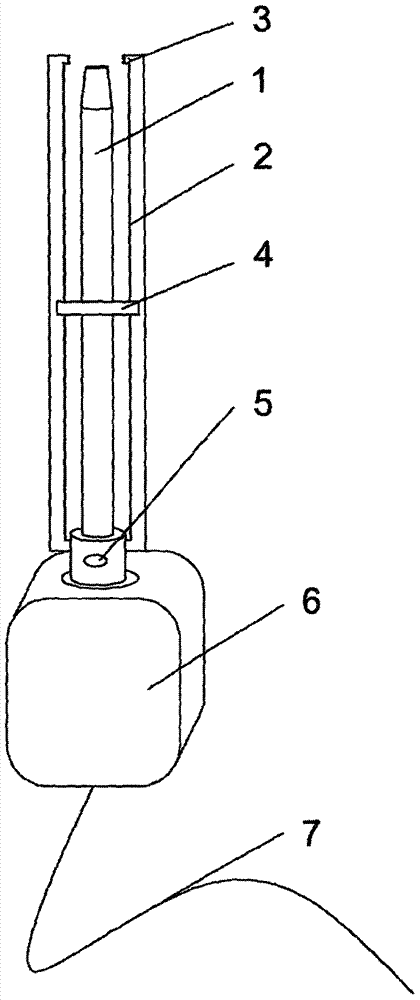

圖1為本實用新型結構示意圖。

圖2為固定桿與固定裝置的結構示意圖。

圖3為刀桿與轉軸的連接示意圖。

圖中：1刀桿、2固定桿、3防滑卡槽、4固定裝置、5轉軸、6電機、7電源線、8反向鋸齒、9固定卡槽、10鋸齒、11調節條、12第一固定夾片、13第二固定夾片、14空腔、 15鉸鏈、16傳力桿、17固定凸起、18按鈕、19彈簧、20固定凹槽、21六邊形插孔。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1，本實用新型提供一種技術方案：一種骨科專用螺絲刀，包括刀桿1和電機6，刀桿1通過轉軸5與電機6連接，轉軸5上設有固定桿2，固定桿2上設有固定裝置4，固定桿2的頂端設有防滑卡槽3，電機6上設有電源線7，固定桿2包括第一固定夾片12和第二固定夾片13，第一固定夾片12和第二固定夾片13的一側均設有調節條11，第一固定夾片12與第二固定夾片13通過調節條11連接，第一固定夾片12和第二固定夾片13的另一側設有固定卡槽9，調節條11上設有鋸齒10，固定卡槽9上設有反向鋸齒8，反向鋸齒8與鋸齒10咬合，轉軸5內部設有六邊形插孔21，刀桿1通過六邊形插孔21 與轉軸5連接，轉軸5的外側設有按鈕18，轉軸5內部設有空腔14，空腔14內部設有鉸鏈15，鉸鏈15上設有傳力桿16，轉軸5內部設有固定凸起17，按鈕18底部設有彈簧19，按鈕18通過傳力桿16與固定凸起17連接，刀桿1底部設有固定凹槽20，刀桿1與固定桿2長度一致。

工作原理：在進行鋼釘治療骨折時，首先選擇合適的刀頭，然后將刀桿1安裝在轉軸上，然后通過按壓第一固定夾片12和第二固定夾片13，從而使調節條11上的反向鋸齒8 與鋸齒10咬合，使固定桿2頂端的防滑卡槽3將螺絲的邊緣固定，然后通過螺絲刀頭和防滑卡槽3將螺絲固定，并保持穩定性，然后通過電機6帶動轉軸5轉動，轉軸5帶動刀桿1和固定桿2進行轉動，使螺絲準確的釘入骨骼中，當螺絲到達指定深度時，通過扳動第一固定夾片12和第二固定夾片13上的調節條11，使防滑卡槽3松開螺絲方便螺絲刀的取出，當需要取出螺絲時首先將刀桿1的刀頭對準螺絲的凹槽，然后通過固定桿2頂部的防滑卡槽3將螺絲固定，通過電機6的轉動將螺絲取出，當需要更換刀桿時1，按住轉軸 5上的按鈕18，即可進行更換，更換方便，操作簡單，方便醫療人員進行操作。
