本實用新型涉及衛生用品技術領域，特別涉及一種婦女用衛生巾，嬰兒紙尿褲，嬰兒拉拉褲，成人紙尿褲，成人拉拉褲等衛生用品的復合立體片材。

背景技術：

在一次性吸收性衛生用品領域，常見的一次性產品的表層材料采用常規的無紡布或是將熱風無紡布進行熱壓成各種平面圖案后直接覆蓋于產品表面，作為直接接觸消費者皮膚用片材。無紡布的特點是柔軟、蓬松、與人體接觸舒適等，但缺點是過慢的滲透速度和吸收后有部分液體殘留在表面，干爽性不佳。目前，采用此種加工方法作為尿褲的表層材料，其對液體的擴散性及控制其抗反滲效果均不佳。在消費者使用過程中，皮膚直接接觸表層材料，如果液體直接接觸皮膚表面，易造成皮膚潮濕，或是紅疹、尿廯等現象。

現有技術的立體無紡布，其中無紡布表面包括若干與皮膚接觸的凸起和若干凹入部分，凸部分和凹入部分彼此間隔，且凸起和凹入部分的基材一致，每個凸部分20%至100%的面積與水的接觸角度大于70，每個凹入部分20%至100%的面積與水的接觸角度小于70。從而來實現對液體的導流擴散速度，快速吸收，以及干爽性要求

但是這種立體無紡布應用于一次性吸收性用品領域，但是由于采用的是單層凹凸無紡布，在與下層片材的復合過程中，用于粘結的熱熔膠會接觸到凸部位，容易與下層片材因熱熔膠粘結在一起，凸起狀態大打折扣，從而降低了凹凸效果。

技術實現要素：

本實用新型的目的是提供一種衛生用品的復合立體片材，對液體形成導流作用，液體吸收快，起到臨時儲液功能，有效控制液體反滲；同時富有彈性、能提升舒適性、減少皮膚病產生。

本實用新型解決上述技術問題的技術方案如下：一種衛生用品的復合立體片材，包括上層片材和下層片材，所述上層片材置于所述下層片材的上端，所述上層片材上設置有多個凸部組合，多個凸部組合錯位排列，每一個凸部組合內均設置有多個向上凸起的凸部，每一個凸部組合內的多個凸部橫向并列；橫向相鄰的兩個凸部之間均設置有向下凹陷的凹部；每一個凹部的下端均固定連接有兩個并列的連接部，且每一個所述連接部的下端均與下層片材的上端面固定連接。

本實用新型的有益效果是：多個凸部組合錯位排列，實現凸部之間縱橫交錯排列，可以起到吸收并攔截液體的作用，降低液體側漏的風險；凸部和凹部形成的凹凸立體表層結構，能減小肌膚與表層材料的接觸面積，降低相對摩擦感，提升肌膚接觸感，達到透氣干爽的效果，減少皮膚病產生；凹部的下端均固定連接有兩個并列的連接部，實現上層片材和下層片材形成隔層，加快液體向下滲透，同時能起到臨時儲液功能，可承受更多的液體流量，有效控制液體反滲，提升舒適性，防止液體反滲，減少皮膚病產生。

在上述技術方案的基礎上，本實用新型還可以做如下改進。

進一步，所述下層片材對應每一個所述凸部的下端處均設置有刺孔，每一個所述刺孔的上端均設置有環繞其邊緣的環部，所述環部的上端沿所述刺孔的中心方向傾斜向上。

采用上述進一步方案的有益效果是：刺孔讓液體直接與吸收體接觸，加快液體排入吸收體，提升干爽性，肌膚接觸柔軟舒適；環部能有效防止液體反滲，減少皮膚病產生。

進一步，所述凸部的水平截面呈正方形或圓形；所述凸部的豎直截面呈拱形。

進一步，所述凸部的內側均呈中空狀，每一個所述凸部的內側均與其相鄰的凸部內側相互連通。

采用上述進一步方案的有益效果是：凸部的內側均呈中空狀，增強產品的透氣性，能提高液體滲透功能和臨時儲液功能，承受更多的液體流量。

進一步，所述連接部的水平截面呈長方形。

進一步，所述凹部下端的兩個連接部均與凹部的底部通過熱壓固定連接，并在所述凹部的底部形成兩個熱壓點。

采用上述進一步方案的有益效果是：熱壓點分布在凸部兩側，增大熱壓的面積，加速液體的吸收；熱壓點所形成的凹道，外觀優美、紋路清晰，給人干凈柔美的印象。

進一步，所述熱壓點的面積為所述凸部面積的0.125-0.15倍。

進一步，兩個相鄰的熱壓點之間相互遠離一側的邊緣之間的距離為m，兩個相鄰的熱壓點9之間相互靠近一側的邊緣之間的距離為n，m的長度為n的兩倍。

進一步，所述連接部的纖維密度大于所述凸部的纖維密度，相鄰兩個熱壓點之間片材的纖維密度大于凸部的纖維密度，且小于連接部的纖維密度。

采用上述進一步方案的有益效果是：纖維密度梯度分布及形成的凹凸紋路具有導流作用，有利于液體的快速吸收，液體沿著熱壓點所形成的紋路迅速擴散，通過熱壓點滲透到吸收體里，從相連接的凸起點傳播，并被吸收體內的高分子及時鎖住，能夠有效控制液體反滲。

附圖說明

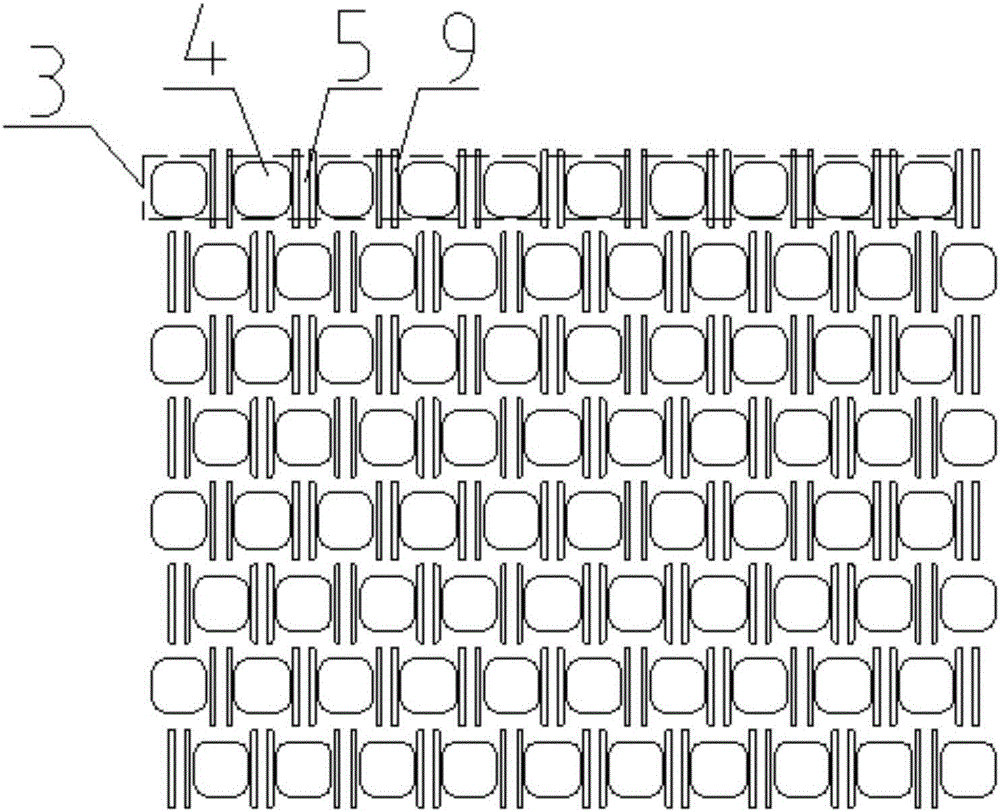

圖1為本實用新型一種衛生用品的復合立體片材的俯視圖；

圖2為凸部和熱壓點關于實施例1的結構示意圖；

圖3為圖2的AA剖視圖；

圖4為凸部和熱壓點關于實施例2的結構示意圖；

圖5為圖4的BB剖視圖。

附圖中，各標號所代表的部件列表如下：

1、上層片材，2、下層片材，3、凸部組合，4、凸部，5、凹部，6、連接部，7、刺孔，8、環部，9、熱壓點。

具體實施方式

以下結合附圖對本實用新型的原理和特征進行描述，所舉實例只用于解釋本實用新型，并非用于限定本實用新型的范圍。

如圖1至圖3所示，一種衛生用品的復合立體片材，包括上層片材1和下層片材2，所述上層片材1置于所述下層片材2的上端，所述上層片材1上設置有多個凸部組合3，多個凸部組合3錯位排列，每一個凸部組合3內均設置有多個向上凸起的凸部4，每一個凸部4組合3內的多個凸部4橫向并列；橫向相鄰的兩個凸部4之間均設置有向下凹陷的凹部5；每一個凹部5的下端均固定連接有兩個并列的連接部6，且每一個所述連接部6的下端均與下層片材2的上端面固定連接；

多個凸部組合3錯位排列，實現凸部4之間縱橫交錯排列，在液體量較大，出現測流的意外情況時，該部分結構可以起到吸收并攔截液體的作用，降低液體側漏的風險；凸部4和凹部5形成的凹凸立體表層結構，能減小肌膚與表層材料的接觸面積，降低相對摩擦感，提升肌膚接觸感，達到透氣干爽的效果，減少皮膚病產生；凹部5的下端均固定連接有兩個并列的連接部6，實現上層片材1和下層片材2形成隔層，加快液體向下滲透，同時能起到臨時儲液功能，可承受更多的液體流量，有效控制液體反滲，提升舒適性，防止液體反滲，減少皮膚病產生。

優選的，所述凸部4的水平截面呈正方形或圓形；所述凸部4的豎直截面呈拱形。

優選的，所述凸部4的內側均呈中空狀，每一個所述凸部4的內側均與其相鄰的凸部4內側相互連通；凸部4的內側均呈中空狀，增強產品的透氣性，當液體量足夠多，來不及向下層片材2滲透時，凸部4的內側能提高產品擴散性能和臨時儲液性能，可承受更多的液體流量。

優選的，所述連接部6的水平截面呈長方形。

優選的，所述凹部5下端的兩個連接部6均與凹部5的底部通過熱壓固定連接，并在所述凹部5的底部形成兩個熱壓點9；熱壓點9分布在凸部4的兩側，增大熱壓的面積，加速液體的吸收；熱壓點所形成的凹道，外觀優美、紋路清晰，給人干凈柔美的印象。

優選的，所述熱壓點9的面積為所述凸部4面積的0.125-0.15倍。

優選的，兩個相鄰的熱壓點9之間相互遠離一側的邊緣之間的距離為m，兩個相鄰的熱壓點9之間相互靠近一側的邊緣之間的距離為n，m的長度為n的兩倍。

優選的，所述連接部6的纖維密度大于所述凸部4的纖維密度，相鄰兩個熱壓點9之間片材的纖維密度大于凸部4的纖維密度，且小于連接部6的纖維密度；纖維密度梯度分布及凸部4和凹部5形成的凹凸紋路具有導流作用，有利于液體的快速吸收，液體沿著熱壓點9所形成的紋路迅速擴散，通過熱壓點9滲透到吸收體里，從相連接的凸起點傳播，并被吸收體內的高分子及時鎖住，能夠有效控制液體反滲。

實施例2：

如圖1、圖4和圖5所示，一種衛生用品的復合立體片材，包括上層片材1和下層片材2，所述上層片材1置于所述下層片材2的上端，所述上層片材1上設置有多個凸部組合3，多個凸部組合3錯位排列，每一個凸部組合3內均設置有多個向上凸起的凸部4，每一個凸部4組合3內的多個凸部4橫向并列；橫向相鄰的兩個凸部4之間均設置有向下凹陷的凹部5；每一個凹部5的下端均固定連接有兩個并列的連接部6，且每一個所述連接部6的下端均與下層片材2的上端面固定連接；

多個凸部組合3錯位排列，實現凸部4之間縱橫交錯排列，在液體量較大，出現測流的意外情況時，該部分結構可以起到吸收并攔截液體的作用，降低液體側漏的風險；凸部4和凹部5形成的凹凸立體表層結構，能減小肌膚與表層材料的接觸面積，降低相對摩擦感，提升肌膚接觸感，達到透氣干爽的效果，減少皮膚病產生；凹部5的下端均固定連接有兩個并列的連接部6，實現上層片材1和下層片材2形成隔層，加快液體向下滲透，同時能起到臨時儲液功能，可承受更多的液體流量，有效控制液體反滲，提升舒適性，防止液體反滲，減少皮膚病產生；

上層片材1和下層片材2同時通過針輥，下層片材2上形成刺孔7；所述下層片材2對應每一個所述凸部4的下端處均設置有刺孔7，每一個所述刺孔7的上端均設置有環繞其邊緣的環部8，所述環部8的上端沿所述刺孔7的中心方向傾斜向上；刺孔7讓液體直接與吸收體接觸，加快液體排入吸收體，提升干爽性，肌膚接觸柔軟舒適；環部8能有效防止液體反滲，減少皮膚病產生。

優選的，所述凸部4的水平截面呈正方形或圓形；所述凸部4的豎直截面呈拱形。

優選的，所述凸部4的內側均呈中空狀，每一個所述凸部4的內側均與其相鄰的凸部4內側相互連通；凸部4的內側均呈中空狀，增強產品的透氣性，當液體量足夠多，來不及向下層片材2滲透時，凸部4的內側能提高產品擴散性能和臨時儲液性能，可承受更多的液體流量。

優選的，所述連接部6的水平截面呈長方形。

優選的，所述凹部5下端的兩個連接部6均與凹部5的底部通過熱壓固定連接，并在所述凹部5的底部形成兩個熱壓點9；

上層片材1經過凸輥形成凸起點，下層片材2經過光輥與下層片材2復合形成熱壓點9；熱壓點9分布在凸部4的兩側，增大熱壓的面積，加速液體的吸收；熱壓點所形成的凹道，外觀優美、紋路清晰，給人干凈柔美的印象。

優選的，所述熱壓點9的面積為所述凸部4面積的0.125-0.15倍。

優選的，兩個相鄰的熱壓點9之間相互遠離一側的邊緣之間的距離為m，兩個相鄰的熱壓點9之間相互靠近一側的邊緣之間的距離為n，m的長度為n的兩倍。

優選的，所述連接部6的纖維密度大于所述凸部4的纖維密度，相鄰兩個熱壓點9之間片材的纖維密度大于凸部4的纖維密度，且小于連接部6的纖維密度；纖維密度梯度分布及凸部4和凹部5形成的凹凸紋路具有導流作用，有利于液體的快速吸收，液體沿著熱壓點9所形成的紋路迅速擴散，通過熱壓點9滲透到吸收體里，從相連接的凸起點傳播，并被吸收體內的高分子及時鎖住，能夠有效控制液體反滲。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
