本實用新型涉及附子加工裝置，尤其涉及附子剃須機。

背景技術：

附子為毛茛科植物烏頭的子根的加工品，主產于四川、湖北、湖南等地。。6月下旬至8月上旬采挖，除去母根、須根及泥沙，習稱“泥附子”，加工成下列品種：

(1)選擇個大、均勻的泥附子，洗凈，浸入食用膽巴的水溶液中過夜，再加食鹽，繼續浸泡，每日取出曬晾，并逐漸延長曬晾時間，直至附子表面出現大量結晶鹽粒(鹽霜)、體質變硬為止，習稱“鹽附子”。

(2)取泥附子，按大小分別洗凈，浸入食用膽巴的水溶液中數日，連同浸液煮至透心，撈出，水漂，縱切成厚約0.5cm的片，再用水浸漂，用調色液使附片染成濃茶色，取出，蒸至出現油面、光澤后，烘至半干，再曬干或繼續烘干，習稱“黑順片”。

(3)選擇大小均勻的泥附子，洗凈，浸入食用膽巴的水溶液中數日，連同浸液煮至透心，撈出，剝去外皮，縱切成厚約0.3cm的片，用水浸漂，取出，蒸透，曬干，習稱“白附片”。

傳統的附子加工大多采用人工進行除須根，雖然須根的去除效果好但操作費時費力，效率不高?，F(xiàn)有的附子剃須機包括筒體和設置在筒體底部的底盤，底盤很容易被泥沙堵死，嚴重影響機器的正常使用。

技術實現要素：

本實用新型所要解決的技術問題是提供一種附子剃須效果好，附子須和泥沙可及時排出，避免底盤堵死的附子剃須機。

為解決上述技術問題，本實用新型的技術方案是：附子剃須機，包括上端設有加料口的桶體，所述桶體內設有底盤，所述底盤的底部設有連接軸，所述底盤通過所述連接軸轉動安裝在所述桶體的底壁上；所述底盤朝上的表面上均勻設有若干個撥動齒，所述底盤朝下的底面上同心的設有兩個上擋泥環，所述桶體的底壁上設有下?lián)跄喹h(huán)，所述下?lián)跄喹h(huán)延伸入兩個所述上擋泥環之間；所述底盤的底面上還設有若干個沿其徑向延伸的排泥葉片，所述排泥葉片位于最外側的所述上擋泥環的外側，所述桶體的側壁上設有排泥口，所述排泥口位于所述底盤的下方。

作為優選的技術方案，所述桶體的側壁上設有出料口，所述出料口遮擋有蓋板，所述蓋板的一端鉸接在所述桶體上；所述蓋板上遠離其鉸接端設有鎖定板，所述桶體上設有卡槽，所述鎖定板卡在所述卡槽內。

作為優選的技術方案，所述出料口設有托料板。

作為優選的技術方案，所述上擋泥環與所述桶體的底壁的距離為3mm-5mm。

作為優選的技術方案，所述桶體的上部設有兩提手，兩所述提手分別固定在所述桶體的相對兩側。

作為優選的技術方案，所述桶體的外壁上固定有電機，所述電機的輸出軸上設有驅動皮帶輪，所述連接軸穿過并伸出所述桶體的底壁，所述連接軸伸出所述桶體的一端固定有被動皮帶輪，所述驅動皮帶輪和所述被動皮帶輪通過皮帶連接。

作為優選的技術方案，所述電機的上側設有遮擋板，所述遮擋板固定在所述桶體上。

作為優選的技術方案，所述桶體的內側壁上固定有若干個輔助攪拌齒，所述輔助攪拌齒沿豎直方向延伸。

作為優選的技術方案，所述桶體上設有一個所述輔助攪拌齒。

作為優選的技術方案，所述桶體的下端設有支撐座，所述支撐座包括三個固定在所述桶體上的支撐桿，三個所述支撐桿以所述桶體的中心對稱設置。

由于采用了上述技術方案，附子剃須機，包括上端設有加料口的桶體，所述桶體內設有底盤，所述底盤的底部設有連接軸，所述底盤通過所述連接軸轉動安裝在所述桶體的底壁上；所述底盤朝上的表面上均勻設有若干個撥動齒，所述底盤朝下的底面上同心的設有兩個上擋泥環，所述桶體的底壁上設有下?lián)跄喹h(huán)，所述下?lián)跄喹h(huán)延伸入兩個所述上擋泥環之間；兩上擋泥環和下?lián)跄喹h(huán)共同對連接軸形成迷宮型密封，避免落入底盤下側的泥沙機附子須接觸連接軸導致連接軸磨損甚至鎖死。所述底盤的底面上還設有若干個沿其徑向延伸的排泥葉片，所述排泥葉片位于最外側的所述上擋泥環的外側，所述桶體的側壁上設有排泥口，所述排泥口位于所述底盤的下方，落入底盤下側的泥沙及附子須在排泥葉片的作用下及時的通過排泥口排出，避免底盤堵死。

附子剃須機的兩上擋泥環套在下?lián)跄喹h(huán)的外側，避免泥沙與連接軸接觸，雙重防護，防堵效果好；底盤的底面上設有排泥葉片，泥沙及附子須可及時排出桶體，避免其積累造成底盤堵死；附子須剃除徹底，清除干凈；結構簡單，操作方便。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型實施例的結構示意圖；

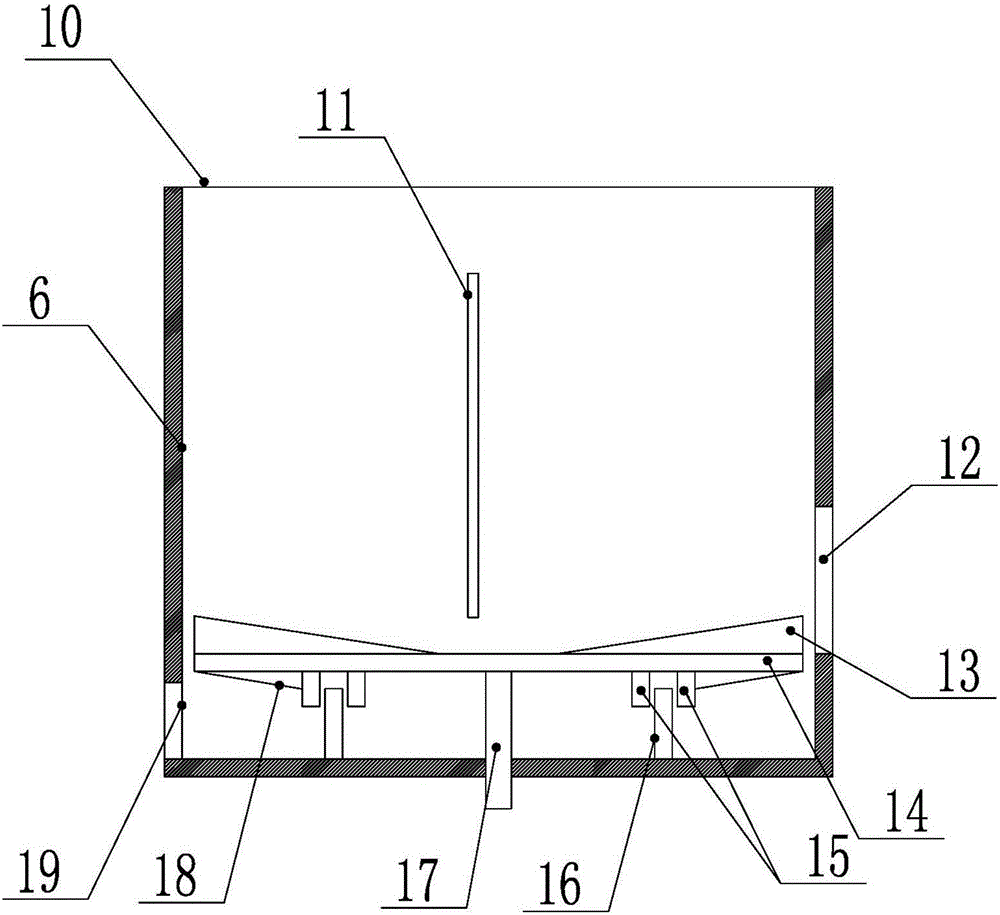

圖2是本實用新型實施例的主視圖。

圖中：1-支撐桿；2-托料板；3-卡槽；4-電機；5-遮擋板；6-桶體；7-提手；8-蓋板；9-鎖定板；10-加料口；11-輔助攪拌齒；12-出料口；13-撥動齒；14-底盤；15-上擋泥環；16-下?lián)跄喹h(huán)；17-連接軸；18-排泥葉片；19-排泥口。

具體實施方式

如圖2所示，附子剃須機，包括桶體6，桶體6的上端設有加料口10。所述桶體6內設有底盤14，所述底盤14的底部設有連接軸17，所述底盤14通過所述連接軸17轉動安裝在所述桶體6的底壁上。所述底盤14朝上的表面上均勻設有若干個撥動齒13，通過轉軸17帶動底盤14轉動，撥動齒13將桶體6內的附子攪動，附子攪動的過程中由于附子間相互的碰撞以及附子與桶體6的側壁之間的碰撞完成附子須的剔除。如圖1所示，所述桶體6的外壁上固定有電機4，所述電機4的輸出軸上設有驅動皮帶輪，所述連接軸17穿過并伸出所述桶體6的底壁，所述連接軸17伸出所述桶體6的一端固定有被動皮帶輪，所述驅動皮帶輪和所述被動皮帶輪通過皮帶連接，通過電機驅動底盤轉動。優選的，所述電機6的上側設有遮擋板5，所述遮擋板5固定在所述桶體6上。遮擋板5可有效的避免人體與電機44接觸，同時，遮擋板4也避免附子添加過程中附子落在電機4上對電機4造成損害。

如圖2所示，進一步的，為了增強附子須的剔除效果及操作效率，所述桶體6的內側壁上固定有若干個輔助攪拌齒11，所述輔助攪拌齒11沿豎直方向延伸。優選的，桶體6內設置一個輔助攪拌齒11，對附子的剃須效果最好。

如圖2所示，所述底盤14朝下的底面上同心的設有兩個上擋泥環15，所述桶體6的底壁上設有下?lián)跄喹h(huán)16，所述下?lián)跄喹h(huán)16延伸入兩個所述上擋泥環15之間。優選的，所述上擋泥環15與所述桶體6的底壁的距離為3mm-5mm，此為最佳實施尺寸，過大過小都會影響上擋泥環15和下?lián)跄喹h(huán)16的擋泥沙的效果。例如底盤14的外徑尺寸為530mm，位于外側的上擋泥環15的外徑尺寸則優選520mm，位于內側的上擋泥環15的尺寸則優選為320mm，下?lián)跄喹h(huán)16臨近外側的上擋泥環15設置。

如圖2所示，所述底盤14的底面上還設有若干個沿其徑向延伸的排泥葉片18，所述排泥葉片18位于最外側的所述上擋泥環15的外側，所述桶體6的側壁上設有排泥口19，所述排泥口19位于所述底盤14的下方。優選的，底盤14上設置有六個排泥葉片18，六個排泥葉片18以所述底盤14的中心對稱的設置。落入底盤14下方的泥沙暫存在上擋泥環15、下?lián)跄喹h(huán)16和桶體6的側壁之間，底盤14轉動過程中排泥葉片18將泥沙推至排泥口19并經排泥口19排出桶體，避免了泥沙在底盤14的下側累積造成底盤14堵死無法正常轉動。

進一步的，所述桶體6的側壁上設有出料口12，所述出料口12遮擋有蓋板8，所述蓋板8的一端鉸接在所述桶體6上；所述蓋板8上遠離其鉸接端設有鎖定板9，所述桶體6上設有卡槽3，所述鎖定板9卡在所述卡槽3內。如圖1所示，所述出料口12設有托料板2，卡槽3設置在托料板2上。托料板2的設置方便了接收完成剃須操作的附子。

進一步的，所述桶體6的上部設有兩提手7，兩提手7分別固定在所述桶體6的相對兩側。所述桶體6的下端設有支撐座，所述支撐座包括三個固定在所述桶體6上的支撐桿1，三個所述支撐桿1以所述桶體6的中心對稱設置，保證桶體6的穩定支撐。

附子剃須機結構簡單、合理，有效的避免底盤的堵塞，保證其正常的運轉，延長其使用壽命；工作效率高，操作簡單。

以上顯示和描述了本實用新型的基本原理、主要特征及本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
