本實用新型涉及空氣凈化領域，特別地，涉及一種空氣凈化裝置。

背景技術：

衛生間內特別是公共衛生間，常存在較難聞的氣味，不僅對環境產生影響，同時也影響人們的身體健康?，F有技術中，常在衛生間內安裝加濕器或噴霧裝置以消除衛生間存在的氣味達到凈化空氣的目的。無論是加濕器還是噴霧裝置均是將用于消除氣味的除臭液以液態的形式噴灑至衛生間的空間內從而達到清除氣味凈化空氣的目的。由于除臭液以液態的形式噴灑至衛生間的空間內，故而使得衛生間地面濕滑，容易引發人員摔傷等安全事故，且潮濕的環境還促使細菌的滋生，影響人們的身體健康，另外，除臭液也容易被噴灑至入廁人員的身上，弄濕入廁人員的衣服，對其身體健康造成影響。

技術實現要素：

本實用新型提供了一種空氣凈化裝置，以解決現有的加濕器或噴霧裝置除臭時存在的容易引發安全事故，促使細菌滋生，影響人們的身體健康的技術問題。

本實用新型采用的技術方案如下：

一種空氣凈化裝置，用于裝設于衛生間內以凈化衛生間的空氣，空氣凈化裝置包括：用于與衛生間的壁面可拆卸連接的第一安裝箱10，第一安裝箱10內設有儲液桶20，儲液桶20內盛裝有受熱揮發后消除衛生間的氣味以凈化衛生間空氣的除臭液；用于對除臭液進行加熱以使除臭液受熱向外揮發的加熱器30，加熱器30可拆卸地安裝于第一安裝箱10的內壁上，加熱器30連接有用于控制其動作的電控箱40，電控箱40位于第一安裝箱10外且與衛生間的壁面可拆卸連接。

進一步地，儲液桶20呈頂部開口的筒狀結構，加熱器30固定于與儲液桶20的開口相對設置的第一安裝箱10的頂板的內壁上。

進一步地，加熱器30包括用于與第一安裝箱10的頂板固定的安裝罩31，安裝罩31內設有轉動以產生用于吹向除臭液的低壓風的轉子，安裝罩31和/或轉子連接有用于將轉子產生的低壓風加熱成熱風的電熱絲；轉子與電控箱40相連以在電控箱40的作用下轉動；電熱絲與電控箱40相連以在電控箱40的作用下加熱由轉子產生的低壓風。

進一步地，電控箱40包括用于與衛生間的壁面可拆卸連接的第二安裝箱41，第二安裝箱41內設有用于驅動轉子轉動的驅動電機42，驅動電機42連接有控制其得電與否的控制開關43，控制開關43與外部電源相連；轉子與驅動電機42相連以在驅動電機42的驅動下轉動；電熱絲與控制開關43相連。

進一步地，電控箱40還包括用于控制轉子單次轉動的時間和相鄰兩次轉動的時間間隔、控制電熱絲單次加熱的時間和相鄰兩次加熱的時間間隔的定時器44；轉子和電熱絲分別與定時器44相連，定時器44與控制開關43相連。

進一步地，第二安裝箱41上設有用于顯示轉子轉動的時間及電熱絲加熱的時間的顯示屏45。

進一步地，安裝罩31呈頂端開口的盒狀結構，安裝罩31的開口端與第一安裝箱10的頂板固定，安裝罩31的底板上設有供熱風吹向除臭液的排風通道301。

進一步地，第一安裝箱10的側壁上設有供受熱揮發后的除臭液排放至衛生間內的排氣通道101。

進一步地，第一安裝箱10上用于支承儲液桶20的底板上設有用于對第一安裝箱10進行卡位的卡槽，儲液桶20的底部卡緊于卡槽內。

進一步地，除臭液包括用于與衛生間中存在的硫化氫和氨氣反應以清除氣味的除臭劑。

本實用新型具有以下有益效果：

采用本實用新型的空氣凈化裝置清除衛生間的氣味以凈化空氣時，只需啟動電控箱使加熱器工作以加熱除臭液即可，除臭液在加熱器的加熱作用下揮發變成氣體并揮發至衛生間內以清除衛生間的氣味，從而達到凈化衛生間空氣的目的。本新型的空氣凈化裝置結構簡單、且工作原理簡單，易于操作、實施；相比現有的加濕器和噴霧裝置使除臭液以液態的形式噴灑至空間內，本新型的空氣凈化裝置通過加熱除臭液使除臭液變成氣態后再揮發至空間中，其不會使衛生間地面濕滑，從而使用安全性高，且不容易使衛生間由于潮濕而滋生細菌，從而對人們的身體健康不會造成影響；另外，除臭液也不會低落在入廁人員的身上，從而也不會對人們的身體健康造成影響。

除了上面所描述的目的、特征和優點之外，本實用新型還有其它的目的、特征和優點。下面將參照圖，對本實用新型作進一步詳細的說明。

附圖說明

構成本申請的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1是本實用新型優選實施例的空氣凈化裝置的空間結構示意圖；

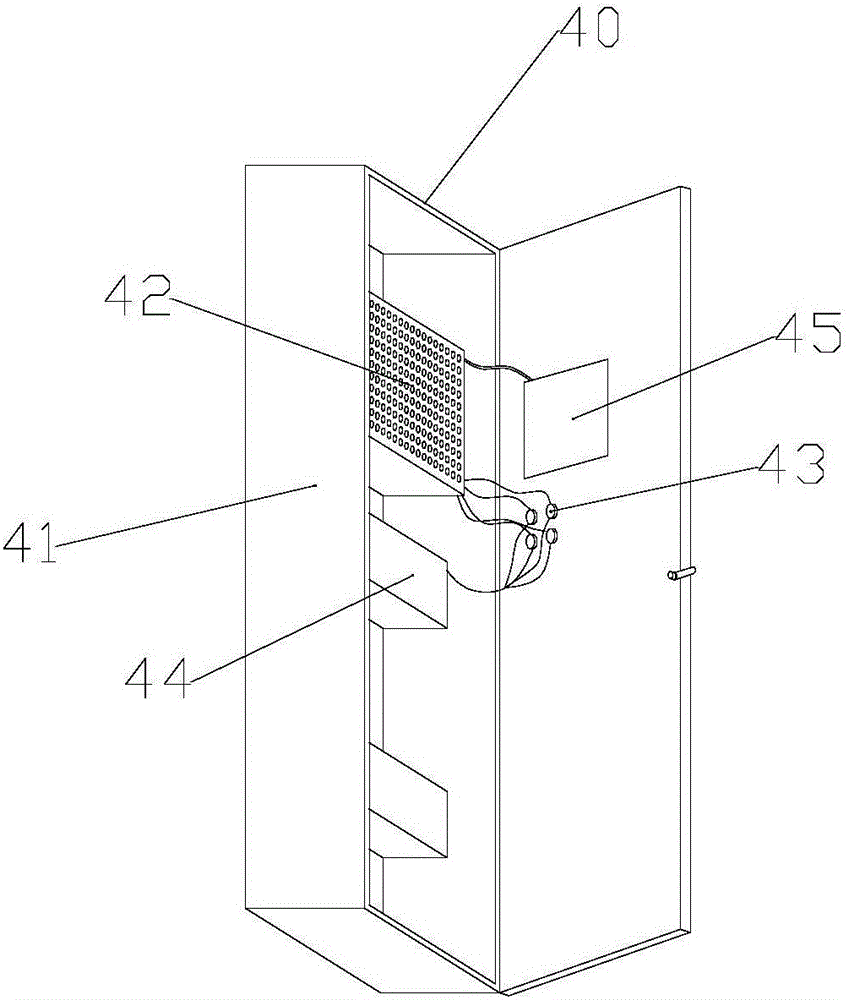

圖2是圖1中電控箱內部結構示意圖。

圖例說明

10、第一安裝箱；101、排氣通道；103、檢測門；20、儲液桶；30、加熱器；301、排風通道；31、安裝罩；40、電控箱；41、第二安裝箱；42、驅動電機；43、控制開關；44、定時器；45、顯示屏。

具體實施方式

以下結合附圖對本實用新型的實施例進行詳細說明，但是本實用新型可以由權利要求限定和覆蓋的多種不同方式實施。

參照圖1，本實用新型的優選實施例提供了一種空氣凈化裝置，用于裝設于衛生間內以凈化衛生間的空氣，空氣凈化裝置包括：用于與衛生間的壁面可拆卸連接的第一安裝箱10，第一安裝箱10內設有儲液桶20，儲液桶20內盛裝有受熱揮發后消除衛生間的氣味以凈化衛生間空氣的除臭液。本發明的空氣凈化裝置還包括用于對除臭液進行加熱以使除臭液受熱向外揮發的加熱器30，加熱器30可拆卸地安裝于第一安裝箱10的內壁上，加熱器30連接有用于控制其動作的電控箱40，電控箱40位于第一安裝箱10外且與衛生間的壁面可拆卸連接。采用本發明的空氣凈化裝置清除衛生間的氣味以凈化空氣時，只需啟動電控箱40使加熱器30工作以加熱除臭液即可，除臭液在加熱器30的加熱作用下揮發變成氣體并揮發至衛生間內以清除衛生間的氣味，從而達到凈化衛生間空氣的目的。本新型的空氣凈化裝置結構簡單、且工作原理簡單，易于操作、實施；相比現有的加濕器和噴霧裝置使除臭液以液態的形式噴灑至空間內，本新型的空氣凈化裝置通過加熱除臭液使除臭液變成氣態后再揮發至空間中，其不會使衛生間地面濕滑，從而使用安全性高，且不容易使衛生間由于潮濕而滋生細菌，從而對人們的身體健康不會造成影響；另外，除臭液也不會低落在入廁人員的身上，從而也不會對人們的身體健康造成影響。

可選地，如圖1所示，為使除臭液盡可能面積大的受熱揮發，從而增強空氣凈化的效果，本實施例中，使儲液桶20呈頂部開口的筒狀結構，加熱器30固定于與儲液桶20的開口相對設置的第一安裝箱10的頂板的內壁上。儲液桶20呈頂部開口的筒狀結構，且加熱器30設置于與儲液桶20的開口相對的第一安裝箱10的頂板的內壁上，從而可增大除臭液受熱揮發的面積，進而增強對氣味的清除，最終提高空氣凈化的質量。優選地，加熱器30與儲液桶20的頂部開口相對設置，可進一步增大除臭液受熱揮發的面積，增強對氣味的清除，最終進一步提高空氣凈化的質量。

可選地，如圖1所示，加熱器30包括用于與第一安裝箱10的頂板固定的安裝罩31，安裝罩31內設有轉動以產生用于吹向除臭液的低壓風的轉子(圖未示)，轉子和/或安裝罩31連接有用于將轉子產生的低壓風加熱成熱風的電熱絲(圖未示)。轉子與電控箱40相連以在電控箱40的作用下轉動以產生低壓風；電熱絲與電控箱40相連以在電控箱40的作用下將轉子產生的低壓風加熱成熱風。

可選地，如圖2所示，電控箱40包括用于與衛生間的壁面可拆卸連接的第二安裝箱41，第二安裝箱41內設有用于驅動轉子轉動的驅動電機42，驅動電機42連接有控制其得電與否的控制開關43，控制開關43與外部電源相連。轉子與驅動電機42相連以在驅動電機42的驅動下轉動。電熱絲與控制開關43相連，以當控制開關43閉合時加熱由轉子產生的低壓風，并在控制開關43斷開時停止加熱低壓風。

優選地，如圖2所示，電控箱40還包括用于控制轉子單次轉動的時間和相鄰兩次轉動的時間間隔、及控制電熱絲單次加熱的時間和相鄰兩次加熱的時間間隔的定時器44。轉子和電熱絲分別與定時器44相連，定時器44與控制開關43相連。

優選地，如圖1所示，第二安裝箱41上設有用于顯示轉子轉動的時間及電熱絲加熱的時間的顯示屏45，便于操作人員隨時監測轉子和電熱絲的工作情況。

優選地，如圖1所示，為便于由電熱絲加熱的熱風盡快的吹向除臭液，本優選實施例中，安裝罩31呈頂端開口的盒狀結構，安裝罩31的開口端與第一安裝箱10的頂板固定，安裝罩31的底板上設有供熱風吹向除臭液的排風通道301。由電熱絲加熱而成的熱風通過排風通道301吹向除臭液。

同樣的，如圖1所示，為便于受熱揮發后的除臭液盡快的揮發至衛生間的空間內，本優選實施例中，在第一安裝箱10的側壁上設置供受熱揮發后的除臭液排放至衛生間內的排氣通道101。

可選地，第一安裝箱10呈中空的筒狀結構或中空的盒狀結構或其它中空結構，第一安裝箱10的側壁上設有可開合的檢測門103，便于操作人員將除臭液加入儲液桶20，或者便于操作人員對設置于第一安裝箱10內的各部件進行維護、檢修。

優選地，為防止設置于第一安裝箱10內的儲液桶20由于外力移動甚至傾倒，本優選實施例中，在第一安裝箱10上用于支承儲液桶20的底板上設置用于對第一安裝箱10進行卡位的卡槽，儲液桶20的底部卡緊于卡槽內。

本實施例中，除臭液主要包括用于與衛生間中存在的硫化氫和氨氣反應以清除氣味的除臭劑。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
