背景技術：

握力測試儀是體測器具，主要用于體質測試中握力數據的測量，可供體育、醫衛、勞動、學校、科研等部門及開展全民健身活動使用。目前,公知的體質測試儀器無真正意義上的大屏幕觸摸互動自助式體質測試儀器。無自助式會員信息輸入和獲取。無全無線WIFI設計。無多智能接口設計。設計不夠人性化，為人們自助使用帶來不便。

技術實現要素：

本實用新型要解決的技術問題是克服握力測試儀無觸屏、非智能的缺陷，提供一種帶有智能觸屏，精確度高，人性化設計的肺活量測試儀。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型公開一種智能觸摸型握力測試儀，包括安卓主板和所述安卓主板下方的支撐柱，所述安卓主板與液晶屏電性連接，所述液晶屏上設有電容觸摸屏，所述電容觸摸屏的一側設有WIFI天線，所述電容觸摸屏通過觸摸屏控制板與所述安卓主板與連接，所述安卓主板與非接觸IC讀卡器信號連接，所述液晶屏和喇叭電性連接，所述安卓主板的一側設有航空頭數據接口、四芯電話接頭和DC口，所述DC口的一側設有USB口，所述安卓主板與握力器電性連接，所述握力器固定設于所述支撐柱的中間位置。

作為本實用新型的一種優選技術方案，所述安卓主板的一側設有電源開關。

作為本實用新型的一種優選技術方案，所述DC口的工作電壓為十二伏特。

作為本實用新型的一種優選技術方案，所述電容觸摸屏和所述液晶屏均為十五點六寸。

作為本實用新型的一種優選技術方案，所述安卓主板的工作電壓為十二伏特。

與現有技術相比本實用新型所達到的有益效果是：本實用新型實現真正意義上的自助式體質測試，多媒體體驗效果好；自助式身份信息捆綁數據獲取方便可靠并初步具有大數據基礎；專用無線傳輸和抗干擾技術，提高整體性能，提升用戶體驗；專有數據安全保障，保證數據安全實時；多功能智能接口，支持多設備接入和后續開發；數據精準，握距可自由調節，雙屏顯示數據。主機全中文寬屏觸摸操作界面，全程語音提示，實時上傳數據至服務器。主機與外設無線連接，內置鋰電池可連續工作12小時以上。專用無線傳輸和WIFI天線具抗干擾技術，提高整體性能，提升用戶體驗；專有數據安全保障，保證數據安全實時；多功能智能接口，支持多設備接入和后續開發；精度高，抗干擾能力強，設有防換氣作弊功能。安卓主板采用全中文寬屏觸摸操作界面，全程喇叭語音提示，實時上傳數據至服務器。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。

在附圖中：

圖1是本實用新型握力器的側面結構示意圖；

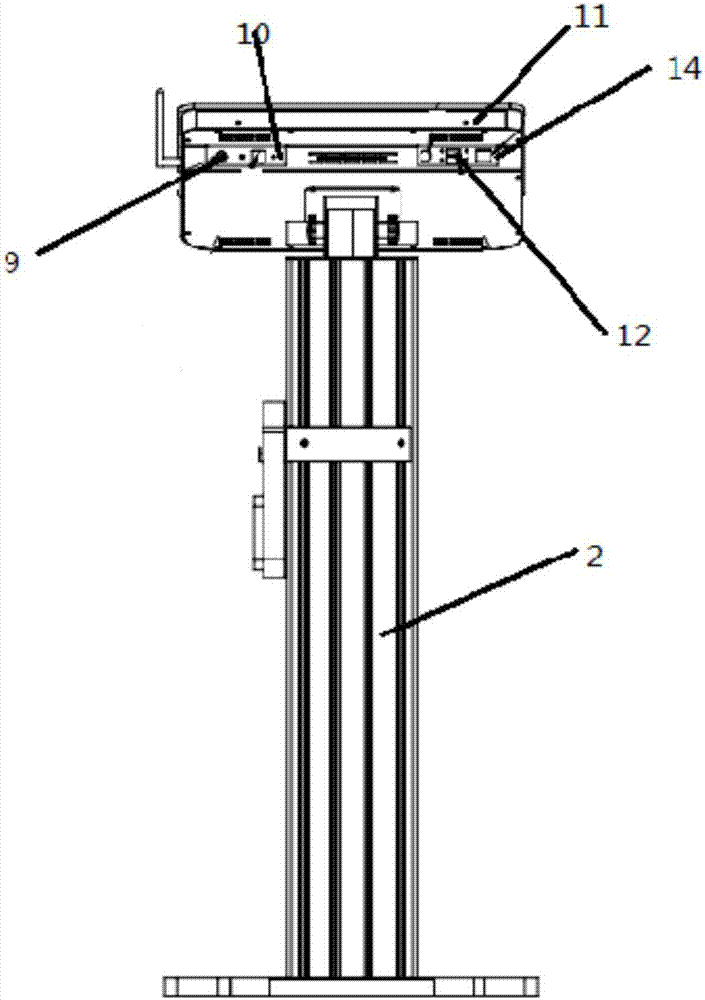

圖2是本實用新型握力器背面示意圖；

圖3是本實用新型握力器的供電示意圖；

圖4是本實用新型握力器的信號傳輸圖；

圖中標號：1、安卓主板；2、支撐柱；3、液晶屏；4、電容觸摸屏；5、WIFI天線；6、觸摸屏控制板；7、非接觸IC讀卡器；8、喇叭；9、航空頭數據接口；10、四芯電話接頭；11、DC口；12、USB口；13、握力器；14、電源開關。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例：如圖1-4所示，本實用新型公開一種智能觸摸型握力測試儀，包括安卓主板1和安卓主板1下方的支撐柱2，安卓主板1與液晶屏3電性連接，液晶屏3上設有電容觸摸屏4，電容觸摸屏4的一側設有WIFI天線5，電容觸摸 屏4通過觸摸屏控制板6與安卓主板1與連接，安卓主板1與非接觸IC讀卡器7信號連接，液晶屏3和喇叭8電性連接，安卓主板1的一側設有航空頭數據接口9、四芯電話接頭10和DC口11，DC口11的一側設有USB口12，安卓主板1與握力器13電性連接，握力器13固定設于支撐柱2的中間位置。

進一步的，安卓主板1的一側設有電源開關14。DC口11的工作電壓為十二伏特。電容觸摸屏4和液晶屏3均為十五點六寸。安卓主板1的工作電壓為十二伏特。

具體的，硬件方面：主機采用安卓工控主板，搭載安卓4.2系統，搭載分辨率達到1366＊768的15.6寸超薄液晶屏3以及適合當前測試者使用習慣的電容觸摸屏4，來達到高質量的互動平臺。通過內置的射頻卡讀寫器或者條碼掃描平臺，自動獲取會員信息達到自動錄入會員信息功能。安卓主板1的多種接口提供了豐富的擴展功能，如外接USB口12設備等。主板搭載的WIFI模塊、藍牙模塊可以和其他設備之間進行無線數據傳輸，免除了線纜連接的煩惱。軟件方面：采用扁平化設計風格，使用戶體驗感大大增加，內置語音系統，具備真人發聲及多媒體動畫指導，通過喇叭8播報語音，具有測試過程實時預警功能。

本實用新型實現真正意義上的自助式體質測試，多媒體體驗效果好；自助式身份信息捆綁數據獲取方便可靠并初步具有大數據基礎；專用無線傳輸和抗干擾技術，提高整體性能，提升用戶體驗；專有數據安全保障，保證數據安全實時；多功能智能接口，支持多設備接入和后續開發；數據精準，握距可自由調節，雙屏顯示數據。主機全中文寬屏觸摸操作界面，全程語音提示，實時上傳數據至服務器。主機與外設無線連接，內置鋰電池可連續工作12小時以上。專用無線傳輸和WIFI天線5具抗干擾技術，提高整體性能，提升用戶體驗；專有數據安全保障，保證數據安全實時；多功能智能接口，支持多設備接入和后續開發；精度高，抗干擾能力強，設有防換氣作弊功能。安卓主板1采用全中文寬屏觸摸操作界面，全程喇叭8語音提示，實時上傳數據至服務器。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
