本實用新型涉及一種輪椅，尤其涉及一種下肢殘疾人用可折疊輪椅。

背景技術：

輪椅是傷殘人員或老人不可或缺的代步工具，廣泛應用于人們的生活中。然而常規的輪椅僅用于代步，坐輪椅的傷殘人士日常活動(如上廁所、上床睡覺)仍需要別人的協助，難以自理，尤其是重度傷殘人士，如下肢殘疾的人，現有輪椅難以滿足他們的需求。

技術實現要素：

為了解決以上技術問題，本實用新型提供一種便于上廁所及自理移動的下肢殘疾人用可折疊輪椅。

本實用新型的一種下肢殘疾人用可折疊輪椅，包括椅架，所述椅架上安裝有椅輪、椅座和靠背，所述椅架包括兩個前支撐桿和兩個后支撐桿，兩個所述前支撐桿之間連接有前輔助折疊支架和阻擋件，兩個所述后支撐桿之間連接有后輔助折疊支架，位于同側的所述前支撐桿和后支撐桿之間安裝有扶手和輔助扶手架；所述椅座包括折疊坐板，所述折疊坐板中間開設有如廁孔，所述如廁孔上蓋設有孔蓋。

本申請的下肢殘疾人用可折疊輪椅的椅座中設有如廁孔，便于使用者自己移動輪椅至馬桶上進行如廁，如廁孔上設有孔蓋，便于日常時坐著使用；椅架中設有前、后輔助折疊支架，椅座為折疊坐板，便于椅架的折疊收納；阻擋件便于下肢殘缺人士使用時不會從前面向前傾倒而摔跤。

進一步的，所述前輔助折疊支架的下端固定安裝在所述前支撐桿下端，所述后輔助折疊支架的上端固定安裝在所述后支撐桿上端。

本技術方案的前輔助折疊支架的下端固定，上端活動有限，限于輪椅的下方，低于椅座，不妨礙正常使用；后輔助折疊支架的上端固定，下端活動有限，限于輪椅的上方，輔助支撐靠背。

進一步的，所述前支撐桿上開設有前輔助折疊支架槽；所述后支撐桿上開設有后輔助折疊支架槽。

本技術方案的前輔助折疊支架槽和后輔助折疊支架槽便于前輔助折疊支架和后輔助折疊支架的活動，起到軌道作用。

進一步的，所述阻擋件包括橫欄和若干豎欄，所述橫欄兩端分別活動套裝在兩個所述前支撐桿的頂端，所述豎欄的上端活動套裝在所述橫欄上，所述豎欄的下端固定安裝在所述折疊坐板上。

本技術方案的阻擋件中橫欄可拆下，便于使用者在輪椅的上下，豎欄用于保護使用者防止其從前方傾倒摔下。豎欄可以在橫欄上左右調節，方便使用者的使用。

進一步的，所述橫欄為軟性材料制成的橫欄，所述豎欄為軟性材料制成的豎欄。

本技術方案的橫欄和豎欄均有軟性材料制成，具有一定緩沖效果。

進一步的，所述折疊坐板為以前后方向所在直線為對折線向上對折的折疊坐板。

本技術方案為折疊坐板的折疊方式。

進一步的，所述折疊坐板上覆設有緩沖墊。

本技術方案的折疊坐板上置緩沖墊，減小因長時間坐引起的不適，柔軟性高。

進一步的，所述扶手為軟性材料制成的扶手，所述扶手安裝在所述前支撐桿和后支撐桿的頂端；所述輔助扶手架為硬質材料制成的輔助扶手架，所述輔助扶手架安裝在所述前支撐桿和后支撐桿的中部。

本技術方案的扶手具有一定的緩沖效果，輔助扶手架可協助使用者在輪椅上的移動，支撐作用強。

進一步的，所述孔蓋的規格大于所述如廁孔的規格，所述孔蓋為覆設有緩沖墊的孔蓋，所述孔蓋的兩側邊分別裝有連接帶和輔助固定帶，所述連接帶的另一端固定在所述椅座的一側，所述輔助固定帶的另一端設有粘扣。

本技術方案的輔助固定帶具有粘扣，可在抬起孔蓋時將孔蓋側放并固定在一側的扶手上，便于如廁時的使用。

本實用新型的一種下肢殘疾人用可折疊輪椅具有便于使用者自行上廁所、自行在輪椅和床之間的轉移的作用，使使用者可以依托本申請的輪椅進行全天的自理活動，大大提高了使用者的主觀能動性，同時大大減小了協助人員的工作量。

附圖說明

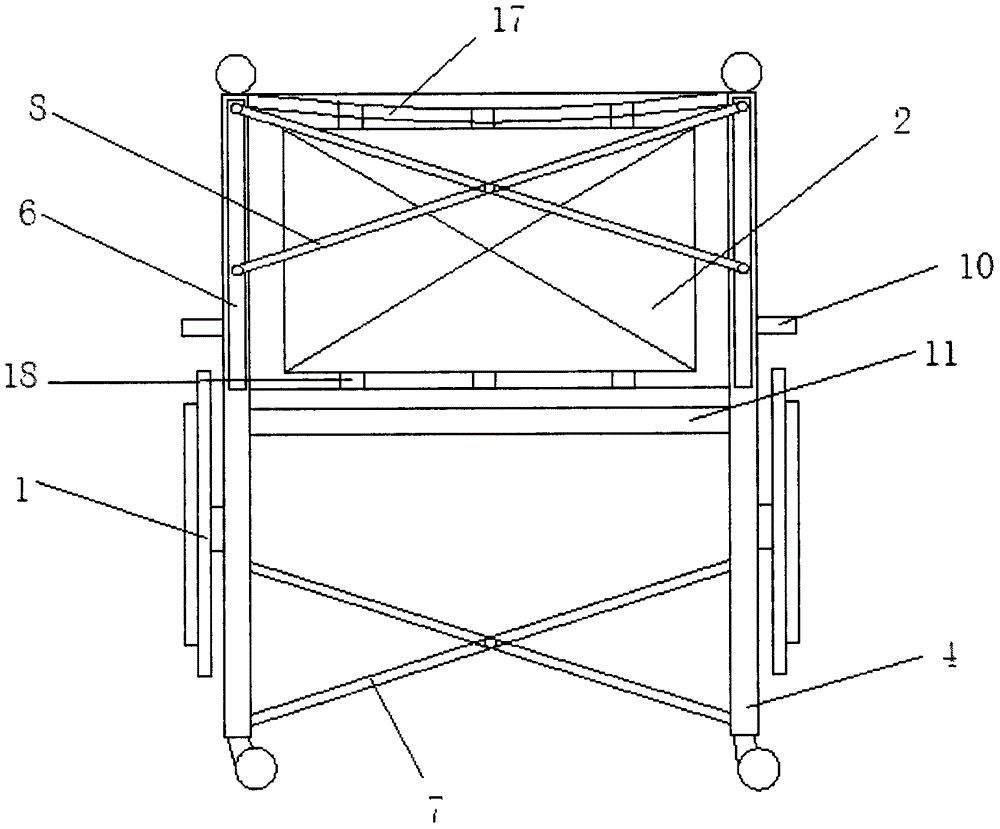

圖1為本實用新型的正面結構示意圖；

圖2為本實用新型的背面結構示意圖；

圖3為本實用新型的俯視結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

由圖1-3所示，本實施例的一種下肢殘疾人用可折疊輪椅，包括椅架，椅架上安裝有椅輪1、椅座和靠背2，椅架包括兩個前支撐桿3和兩個后支撐桿4，前支撐桿3上開設有前輔助折疊支架槽5，后支撐桿4上開設有后輔助折疊支架槽6，兩個前支撐桿3之間連接有前輔助折疊支架7和阻擋件，前輔助折疊支架7的下端固定安裝在前支撐桿3下端，兩個后支撐桿4之間連接有后輔助折疊支架8，后輔助折疊支架8的上端固定安裝在后支撐桿4上端，位于同側的前支撐桿3和后支撐桿4之間安裝有軟性材料制成的扶手9和硬質材料制成的輔助扶手架10，扶手9安裝在前支撐桿3和后支撐桿4的頂端，輔助扶手架10安裝在前支撐桿3和后支撐桿4的中部；

椅座包括以前后方向所在直線為對折線向上對折的折疊坐板11，折疊坐板11上覆設有緩沖墊，折疊坐板11中間開設有如廁孔12，如廁孔12上蓋設有覆設有緩沖墊的孔蓋13，孔蓋13的規格大于如廁孔12的規格，孔蓋13的兩側邊分別裝有連接帶14和輔助固定帶15，連接帶14的另一端固定在椅座的一側，輔助固定帶15的另一端設有粘扣16。

阻擋件包括軟性材料制成的橫欄17和若干軟性材料制成的豎欄18，橫欄17兩端分別活動套裝在兩個前支撐桿3的頂端，豎欄18的上端活動套裝在橫欄17上，豎欄18的下端固定安裝在折疊坐板11上。

本實施例的一種下肢殘疾人用可折疊輪椅具有便于使用者自行上廁所、自行在輪椅和床之間的轉移的作用，使使用者可以依托本申請的輪椅進行全天的自理活動，大大提高了使用者的主觀能動性，同時大大減小了協助人員的工作量。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
