本實用新型涉及一種中藥處理設施，具體是一種新型中藥煎煮去味裝置。

背景技術：

目前人們所使用的中藥煎煮設備基本上為兩種，自動煎藥壺和自動煎藥機；現有的自動煎藥壺或自動煎藥機在中藥煎煮過程中都會釋放出煎煮蒸汽，以至于給煎煮環境帶來難聞的中藥氣味，而且現有的處理裝置結構復雜，操作繁瑣。

技術實現要素：

本實用新型的目的在于提供一種新型中藥煎煮去味裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種新型中藥煎煮去味裝置，包括底座裝置和去味裝置；所述底座裝置包括橡膠墊、支撐底板、安裝底座、空腔室、安裝凹槽、去味壺體、排水管、排水閥門和橡膠軟管；所述安裝底座固定設置在支撐底板的上面，其內設置有空腔室，采用高強度塑料制成；所述安裝凹槽設置在安裝底座的上面，去味壺體通過其和安裝底座相連接；所述排水管通過去味壺體的底部和其相連通，采用硬質塑料管制成，其右側末端通過空腔室設置在安裝底座的右側，在其上設置有排水閥門；所述橡膠軟管固定設置在排水管的右側末端；所述去味裝置包括壺體把手、凹凸花紋、純凈水、注液口、通氣柱、出氣孔、蓋子把手、蓋、進汽管、多功能接頭、透氣空隙、蒸汽折流板、支撐桿、密封墊圈和通氣圓孔；所述壺體把手固定設置在去味壺體的左側面上；所述注液口設置在去味壺體的上面；所述壺蓋螺紋設置在注液口的上端在其內面設置有密封墊圈，在其內設置有通氣圓孔；所述通氣柱固定設置在壺蓋的上面，其通過通氣圓孔和壺體內部相連通，在通氣柱的上端設置有出氣孔；所述蓋子把手固定設置在壺蓋上面的中間；所述進汽管的左側末端通入純凈水內；所述蒸汽折流板通過支撐桿固定設置在去味壺體的內部，在其左側設置有透氣空隙。

作為本實用新型進一步的方案：所述支撐底板的下面膠接設置有橡膠墊。

作為本實用新型進一步的方案：所述壺體把手上設置有凹凸花紋。

作為本實用新型再進一步的方案：所述進汽管的右端設置有多功能接頭。

與現有技術相比，本實用新型的有益效果是：

本實用新型支撐底板的下面膠接設置有橡膠墊，具有減震，增加摩擦力的功能；支撐底板采用不銹鋼板制成，能夠增強裝置穩定性的功能；通過注液口，能夠方便添加純凈水，通過排水閥門，能夠方便排放廢水；使用多功能接頭能夠方便將中藥蒸汽引入去味壺體內，對蒸汽進行去味處理；裝置結構簡單，使用方便，操作簡易，環保節能。

附圖說明

圖1為新型中藥煎煮去味裝置的結構示意圖。

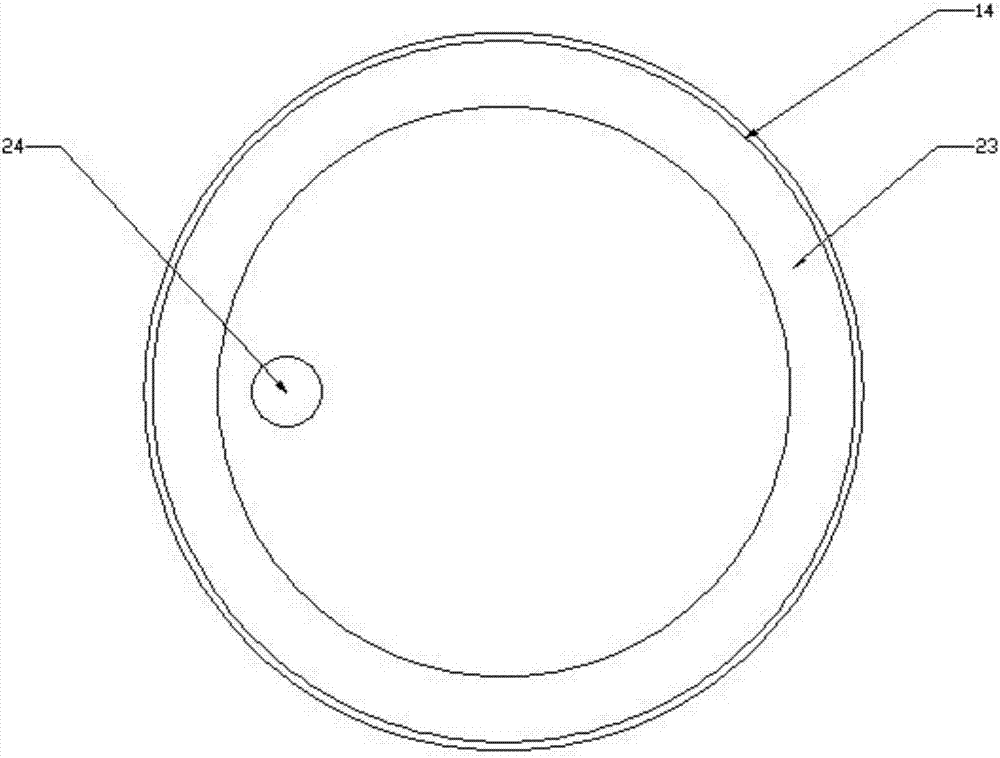

圖2為新型中藥煎煮去味裝置中壺蓋的底面結構示意圖。

圖中：1-橡膠墊，2-支撐底板，3-安裝底座，4-空腔室，5-安裝凹槽，6-去味壺體，7-壺體把手，8-凹凸花紋，9- 純凈水，10-注液口，11-通氣柱，12-出氣孔，13-蓋子把手，14-壺蓋，15-進汽管，16-多功能接頭，17-透氣空隙，18-蒸汽折流板，19-支撐桿，20-排水管，21-排水閥門，22-橡膠軟管，23-密封墊圈，24-通氣圓孔。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-2，一種新型中藥煎煮去味裝置，包括底座裝置和去味裝置；所述底座裝置包括橡膠墊1、支撐底板2、安裝底座3、空腔室4、安裝凹槽5、去味壺體6、排水管20、排水閥門21和橡膠軟管22；所述橡膠墊1膠接設置在支撐底板2的下面，具有減震，增加摩擦力的功能，支撐底板2采用不銹鋼板制成，具有增強裝置穩定性的功能；所述安裝底座3固定設置在支撐底板2的上面，其內設置有空腔室4，采用高強度塑料制成，具有減輕裝置重量的功能；所述安裝凹槽5設置在安裝底座3的上面，去味壺體6通過其和安裝底座3相連接；所述排水管20通過去味壺體6的底部和其相連通，采用硬質塑料管制成，其右側末端通過空腔室4設置在安裝底座3的右側，在其上設置有排水閥門21；所述橡膠軟管22固定設置在排水管20的右側末端，具有方便排水的功能；所述去味裝置包括壺體把手7、凹凸花紋8、純凈水9、注液口10、通氣柱11、出氣孔12、蓋子把手13、蓋14、進汽管15、多功能接頭16、透氣空隙17、蒸汽折流板18、支撐桿19、密封墊圈23和通氣圓孔24；所述壺體把手7固定設置在去味壺體6的左側面上，在其上設置有凹凸花紋8，具有方便提攜，放置滑落的功能；所述注液口10設置在去味壺體6的上面，具有向去味壺體6內注入純凈水9的功能；所述壺蓋14螺紋設置在注液口10的上端在其內面設置有密封墊圈23，具有防止液體灑落的功能，在其內設置有通氣圓孔24；所述通氣柱11固定設置在壺蓋14的上面，其通過通氣圓孔24和壺體內部相連通，在通氣柱11的上端設置有出氣孔12；所述蓋子把手13固定設置在壺蓋14上面的中間；所述進汽管15的右端設置有多功能接頭16，其左側末端通入純凈水9內，具有方便將中藥煎煮產生的蒸汽導入裝置的功能；所述蒸汽折流板18通過支撐桿19固定設置在去味壺體6的內部，在其左側設置有透氣空隙17，具有使蒸汽充分和純凈水9相接觸的功能，提高去味效果。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
