本實用新型涉及體溫表的儲存盒。

背景技術：

體溫表通常儲存在特定的儲存盒中。取用時，需要翻開盒體上的盒蓋才能取用，開蓋時容易震蕩盒體，不利于體溫表的安全保護。并且，現有的儲存盒中，一般只存放兩三根體溫表，當患者較多時，需要等待體溫表消毒，影響醫療進度。

技術實現要素：

本實用新型要解決的技術問題是提供一種撥動式體溫表專用儲存盒，通過儲存多根體溫表，并設置合理的取用口，方便使用，提高醫療效率。

為了解決上述問題，本實用新型采用如下方案：

一種撥動式體溫表專用儲存盒，包括盒體，所述盒體中沿著長度方向對稱安裝有轉軸，兩轉軸之間安裝有傳送帶，所述傳送帶的外表面間隔安裝有體溫表托；所述盒體的前側一端設有體溫表插孔，另一端設有體溫表取用槽，所述體溫表插孔正對所述傳送帶端部的體溫表托，所述體溫表取用槽正對傳送帶另一端的體溫表托；所述盒體的前側還設有一圈與一端的轉軸對應的撥動環槽，所述轉軸的側面固定有撥動桿，所述撥動桿從所述撥動環槽中伸出盒體外。

本實用新型的技術效果在于：

本實用新型的儲存盒專用于存放體溫表，無需開蓋取用，使用時只需利用撥動桿轉動傳送帶即可，操作相當方便，多個體溫表集裝一起，提高醫療效率。

附圖說明

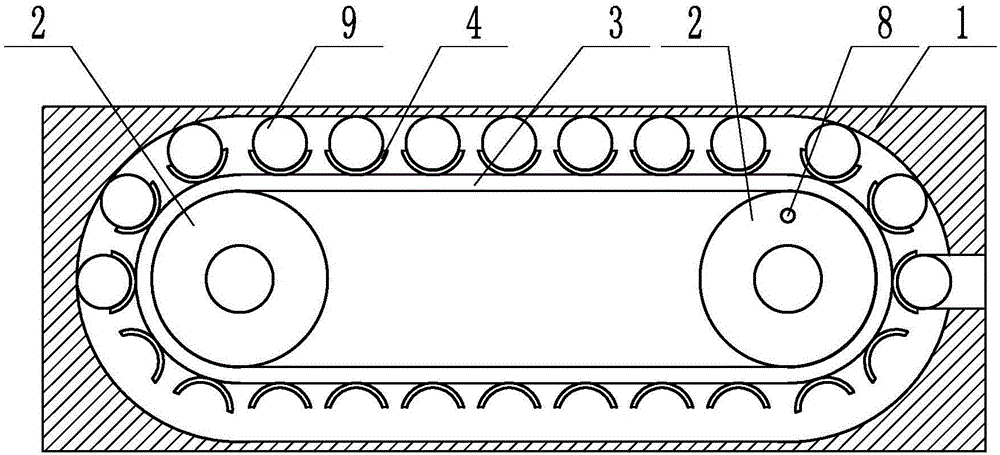

圖1為本實用新型中儲存盒的內部結構圖。

圖2為儲存盒的結構圖。

圖中：1、盒體；2、轉軸；3、傳送帶；4、體溫表托；5、體溫表插孔；6、體溫表取用槽；7、撥動環槽；8、撥動桿；9、體溫表。

具體實施方式

下面結合附圖對本實用新型的具體實施方式作進一步說明。

如圖1、圖2所示，本實施例的撥動式體溫表專用儲存盒，包括盒體1，盒體1中沿著長度方向對稱安裝有轉軸2，兩轉軸2之間安裝有傳送帶3，傳送帶3的外表面間隔安裝有體溫表托4；盒體1的前側一端設有體溫表插孔5，另一端設有體溫表取用槽6，體溫表插孔5正對傳送帶3端部的體溫表托4，體溫表取用槽6正對傳送帶3另一端的體溫表托4；盒體1的前側還設有一圈與一端的轉軸2對應的撥動環槽7，轉軸2的側面固定有撥動桿8，撥動桿8從撥動環槽7中伸出盒體1外。

使用時，體溫表9從體溫表插孔5插入盒體1內，置于傳送帶3外表面的體溫表托4上，每插入一根體溫表9，利用撥動桿8轉動一下傳送帶3；當需要取用體溫表9時，通過操縱撥動桿8，轉動轉軸2，帶動傳送帶3轉動，將裝有體溫表9的體溫表托4轉動至體溫表取用槽6中，直接拿取體溫表9即可。

以上所舉實施例為本實用新型的較佳實施方式，僅用來方便說明本實用新型，并非對本實用新型作任何形式上的限制，任何所屬技術領域中具有通常知識者，若在不脫離本實用新型所提技術特征的范圍內，利用本實用新型所揭示技術內容所作出局部改動或修飾的等效實施例，并且未脫離本實用新型的技術特征內容，均仍屬于本實用新型技術特征的范圍內。
