本實用新型涉及一種體位墊，尤其是一種用于調節腰椎手術體位的體位墊。

背景技術：

目前，在進行腰椎手術及腰椎治療檢查時，需要患者俯臥位暴露腰椎位置，從而方便醫生對腰椎位置進行手術或檢查，同時在進行檢查時還需要根據檢查需要使患者腰椎處于不同的彎度。但是目前并沒有一種能夠可以調節屈伸范圍的體位墊以供患者使用。

技術實現要素：

實用新型目的：提供一種可以調節腰椎屈伸角度的體位墊，以供醫生對患者的腰椎進行檢查或手術。

技術方案：本實用新型所述的可調節腰椎手術體位墊，包括固定體位支撐板、活動體位支撐板、連接鉸鏈、四根支撐腿以及斜撐機構；四根支撐腿豎直支撐在固定體位支撐板的下方；活動體位支撐板通過連接鉸鏈對接安裝在固定體位支撐板上；在固定體位支撐板和活動體位支撐板的上部均設有用于承載身體的弧形凹槽；斜撐機構傾斜支撐于活動體位支撐板和支撐腿之間，用于調節活動體位支撐板的傾斜角度。

采用連接鉸鏈對接安裝活動體位支撐板和固定體位支撐板，從而能夠使活動體位支撐板進行多角度調節，同時斜撐機構用于對調節后的活動體位支撐板進行固定，實現傾斜支撐；采用弧形凹槽能夠方便對患者的身體進行限位支撐，增強患者俯臥的舒適性。

作為本實用新型的進一步限定方案，斜撐機構包括伸縮桿、套管以及定位螺栓；在套管上設有至少三個定位孔；伸縮桿的一端通過銷軸擺動式安裝在活動體位支撐板上，另一端插入套管的一端內并通過定位螺栓插入定位孔進行定位；套管的另一端通過固定螺栓擺動式安裝在支撐腿上。通過定位孔和定位螺栓的作用，能夠根據需要調節伸縮桿的伸出長度，從而調節活動體位支撐板的支撐角度，實現多角度定位。

作為本實用新型的進一步限定方案，在弧形凹槽上方設有海綿墊。采用海綿墊能夠進一步增強患者俯臥的舒適性。

作為本實用新型的進一步限定方案，在海綿墊上方設有外套層。采用外套層能夠對海綿墊進行清潔防護，同時可以拆洗、更換和消毒。

作為本實用新型的進一步限定方案，在固定體位支撐板上設有面部孔。采用面部孔能夠方便患者呈俯臥姿勢。

作為本實用新型的進一步限定方案，在固定體位支撐板與活動體位支撐板對接安裝的邊緣處連接有彈性拉伸膜。采用彈性拉伸膜能夠在調節過程中防止對接縫隙處夾傷患者。

作為本實用新型的進一步限定方案，在支撐腿上設有斜撐至地面的斜撐桿，且斜撐桿位于活動體位支撐板下方。采用斜撐桿能夠有效增強支撐腿對于活動體位支撐板上的重量支撐，防止傾倒。

本實用新型與現有技術相比，其有益效果是：(1)采用連接鉸鏈對接安裝活動體位支撐板和固定體位支撐板，從而能夠使活動體位支撐板進行多角度調節，同時斜撐機構用于對調節后的活動體位支撐板進行固定，實現傾斜支撐；(2)采用弧形凹槽能夠方便對患者的身體進行限位支撐，增強患者俯臥的舒適性。

附圖說明

圖1為本實用新型的側面結構示意圖；

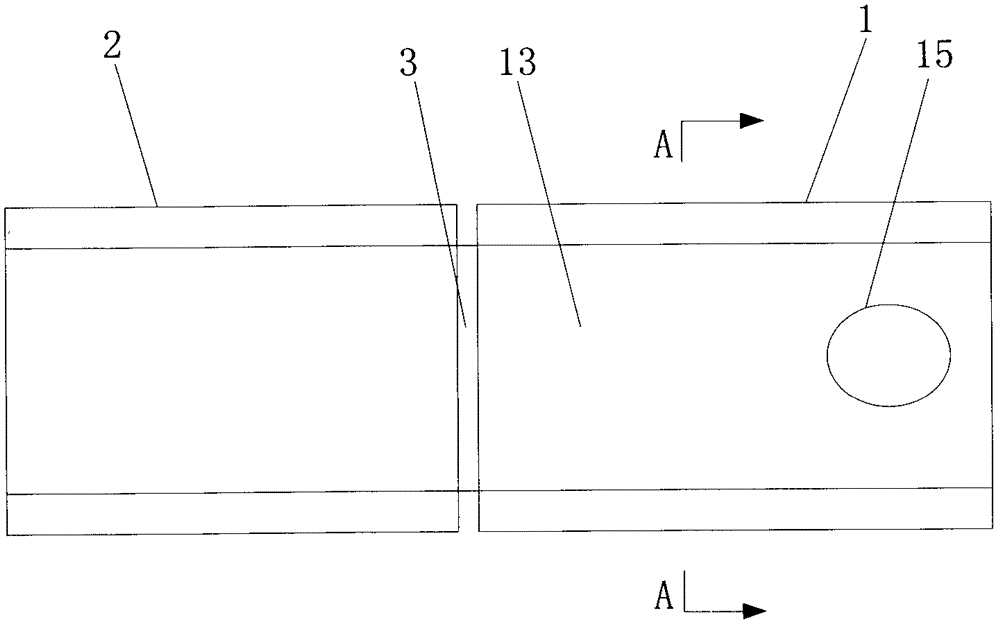

圖2為本實用新型的俯視結構示意圖；

圖3為圖2中A-A處剖視結構示意圖。

圖中：1、固定體位支撐板，2、活動體位支撐板，3、彈性拉伸膜，4、連接鉸鏈，5、支撐腿，6、套管，7、伸縮桿，8、銷軸，9、固定螺栓，10、定位螺栓，11、斜撐桿，12、定位孔，13、外套層，14、海綿墊，15、面部孔，16、弧形凹槽。

具體實施方式

下面結合附圖對本實用新型技術方案進行詳細說明，但是本實用新型的保護范圍不局限于所述實施例。

實施例1：

如圖1-3所示，本實用新型的可調節腰椎手術體位墊包括：固定體位支撐板1、活動體位支撐板2、連接鉸鏈4、四根支撐腿5以及斜撐機構。

其中，四根支撐腿5豎直支撐在固定體位支撐板1的下方；活動體位支撐板2通過連接鉸鏈4對接安裝在固定體位支撐板1上；在固定體位支撐板1和活動體位支撐板2的上部均設有用于承載身體的弧形凹槽16；斜撐機構傾斜支撐于活動體位支撐板2和支撐腿5之間，用于調節活動體位支撐板2的傾斜角度；在弧形凹槽16上方設有海綿墊14；在海綿墊14上方設有外套層13；在固定體位支撐板1上設有面部孔15；在固定體位支撐板1與活動體位支撐板2對接安裝的邊緣處連接有彈性拉伸膜3，彈性拉伸膜3可以采用彈性橡膠薄膜；在支撐腿5上設有斜撐至地面的斜撐桿11，且斜撐桿11位于活動體位支撐板2下方。

斜撐機構包括伸縮桿7、套管6以及定位螺栓10；在套管6上設有至少三個定位孔12；伸縮桿7的一端通過銷軸8擺動式安裝在活動體位支撐板2上，另一端插入套管6的一端內并通過定位螺栓10插入定位孔12進行定位；套管6的另一端通過固定螺栓9擺動式安裝在支撐腿5上；在伸縮桿7插入套管6內的一端上可以設置用于貫穿定位螺栓10的過孔，也可以不設置，如果不設置，則伸縮桿7直接支持在定位螺栓10上即可。

本實用新型的可調節腰椎手術體位墊在使用時：首先根據患者的手術或檢查需要，調節斜撐機構中伸縮桿7的伸出長度，使活動體位支撐板2呈一個需要的角度傾斜，并通過定位螺栓10進行定位；在調節過程中彈性拉伸膜3隨著拉伸或收縮，避免夾傷患者；在每天的使用后需要將棉布做的外套層13拆下來進行換洗和消毒。

如上所述，盡管參照特定的優選實施例已經表示和表述了本實用新型，但其不得解釋為對本實用新型自身的限制。在不脫離所附權利要求定義的本實用新型的精神和范圍前提下，可對其在形式上和細節上作出各種變化。
