本實用新型屬于脈沖電磁場檢測裝置領域，尤其涉及一種極低頻脈沖電磁場檢測儀。

背景技術：

極低頻的脈沖磁場具有人類所期望的生物學效應以及鎮痛作用，在加速血液循環，對人體心血管系統進行修復具有意想不到的效果。然而，現有的脈沖電磁場治療裝置只通常只有一個治療頭，患者在檢測時無法根據病情和使用習慣選擇檢測方式，用戶體驗比較差。另外，市場上存在的脈沖電磁場檢測儀，大多一味的強調磁場強度，而忽略了頻率對人體的影響，治療效果并不顯著。

技術實現要素：

本實用新型提供一種極低頻脈沖電磁場檢測儀，以解決上述背景技術中提出的問題。

本實用新型所解決的技術問題采用以下技術方案來實現：本實用新型提供一種極低頻脈沖電磁場檢測儀，包括箱體、箱蓋和治療頭，箱蓋鉸接在箱體上，箱體和箱蓋的邊緣設置有相互配合的鎖扣，箱體的頂部設置有凹槽，所述的治療頭設置在凹槽內，所述的治療頭共有兩個，分別為單手持治療頭和雙手持治療頭，兩個治療頭分別置于各自的凹槽內，箱體的頂部設置有控制面板，控制面板上設置有治療頭插孔、指示燈、變頻調節旋鈕和電源開關，兩個治療頭分別通過一條兩端均帶有插頭的導線連接在治療頭插孔上。

所述的凹槽的底部設置有卡塊，治療頭通過卡塊固定在凹槽的槽底。

所述的單手持治療頭上設置有單手手柄，所述的雙手持治療頭上設置有雙手手柄。

所述的雙手持治療頭上設置有觸控屏。

箱體的側面設置有扣手和電源線接口。

所述雙手持治療頭的內端設有心率表和人體體溫測量裝置。

本實用新型的有益效果為：

1、本實用新型設置了大小兩個治療頭，患者可根據病情和使用習慣選擇治療方式，也可同時使用兩個治療頭進行治療，在改善用戶體驗的同時，也增加了檢測與治療效率。

2、本實用新型采用“舒曼共振”頻率（7.83赫茲），模擬地球共振頻率，與人體產生頻率共振，進而達到良好的檢測效果。

3、本實用新型采用箱體式結構，便攜性得到很好的保證，治療頭通過卡塊固定在凹槽的槽底，搬運時不會串動，從而防止治療頭磕碰磨損。

4、本實用新型設置了變頻控制功能，除了“舒曼共振”頻率外，還可設定其它的檢測頻率，以滿足某些疾病的特殊檢測需求。

5、本實用新型的兩個治療頭均與箱體通過插頭插接相連，便于導線的收納整理，同時也便于導線的維修和更換。

6、雙手持治療頭是主要治療設備，通過設置在其上的觸控屏可對檢測時間和檢測狀態進行及時掌握。

、本實用新型上部采用觸控屏,可以通過雙手治療頭檢測到使用者體溫與心率,并相應作出檢測顯示給使用者。

附圖說明

圖1是本實用新型的箱體頂部的結構示意圖；

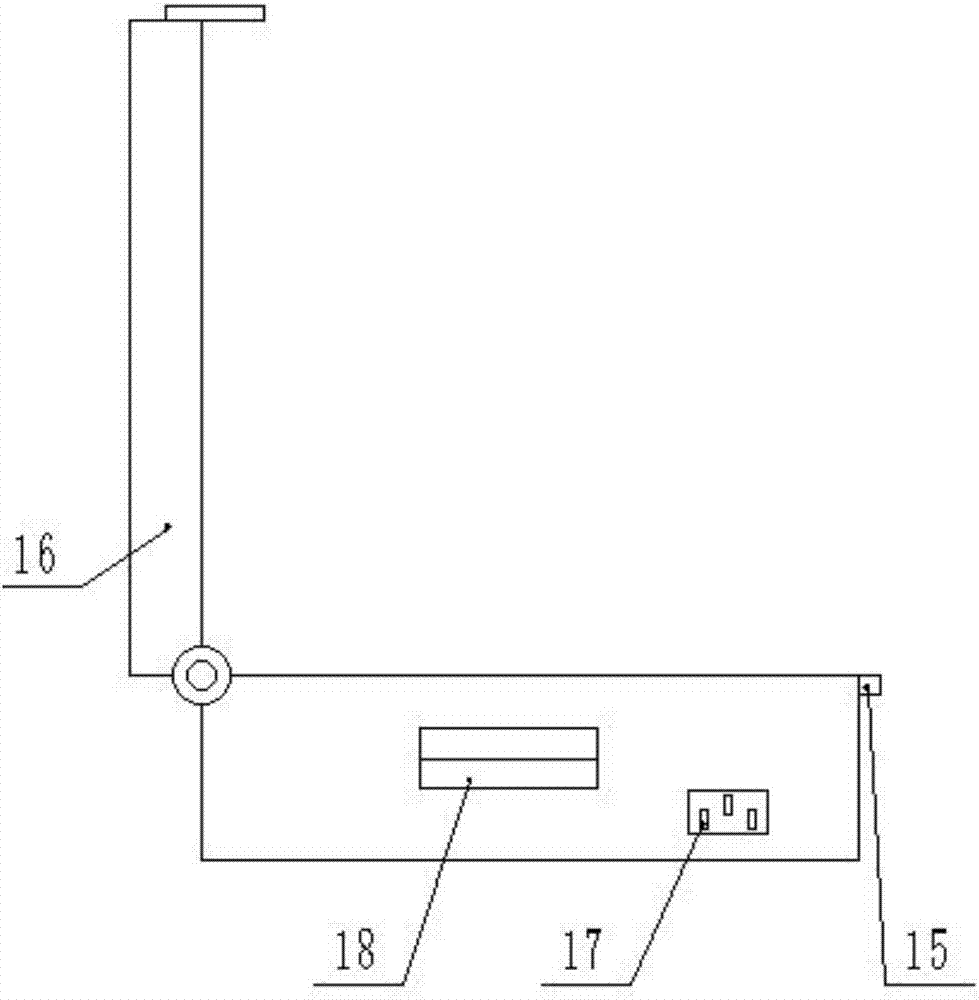

圖2是本實用新型整體結構示意圖。

具體實施方式

以下結合附圖對本實用新型做進一步描述：

圖中：1-箱體，2-雙手持治療頭，3-雙手手柄，4-觸控屏，5-凹槽，6-單手持治療頭，7-卡塊，8-單手手柄，9-插頭，10-導線，11-指示燈，12-變頻調節旋鈕，13-電源開關，14-控制面板，15-鎖扣，16-箱蓋，17-電源接口，18-扣手。

實施例：

本實施例包括箱體1、箱蓋16和治療頭，箱蓋16鉸接在箱體1上，箱體1和箱蓋16的邊緣設置有相互配合的鎖扣15，箱體1的頂部設置有凹槽5，所述的治療頭設置在凹槽5內，所述的治療頭共有兩個，分別為單手持治療頭6和雙手持治療頭2，兩個治療頭分別置于各自的凹槽5內，箱體1的頂部設置有控制面板14，控制面板14上設置有治療頭插孔、指示燈11、變頻調節旋鈕12和電源開關13，兩個治療頭分別通過一條兩端均帶有插頭9的導線10連接在治療頭插孔上。

所述的凹槽5的底部設置有卡塊7，治療頭通過卡塊7固定在凹槽5的槽底。所述的單手持治療頭6上設置有單手手柄8，所述的雙手持治療頭2上設置有雙手手柄3。所述的雙手持治療頭2上設置有觸控屏4。箱體1的側面設置有扣手18和電源線接口17, 所述雙手持治療頭的內端設有心率表和人體體溫測量裝置。

本實用新型設置了大小兩個治療頭，患者可根據病情和使用習慣選擇檢測方式，也可同時使用兩個治療頭進行治療，在改善用戶體驗治療的同時，也增加了檢測效率。所述雙手治療頭內設置有心率表,其中心率表的光電測量方法用于測量心率,人體測溫測量裝置用于測量使用者體溫,可以通過觸控屏對使用者顯示測試結果,本實用新型采用“舒曼共振”頻率（7.83赫茲），模擬地球共振頻率，與人體產生頻率共振，進而達到良好的治療效果。本實用新型采用箱體式結構，便攜性得到很好的保證，治療頭通過卡塊7固定在凹槽5的槽底，搬運時不會串動，從而防止治療頭磕碰磨損。本實用新型設置了變頻控制功能，除了“舒曼共振”頻率外，還可設定其它的治療頻率，以滿足某些疾病的特殊檢測需求。本實用新型的兩個治療頭均與箱體1通過插頭9插接相連，便于導線10的收納整理，同時也便于導線10的維修和更換。雙手持治療頭2是主要檢測與治療設備，通過設置在其上的觸控屏4可對檢測與治療時間和檢測和治療狀態進行及時掌握。

利用本實用新型所述的技術方案，或本領域的技術人員在本實用新型技術方案的啟發下，設計出類似的技術方案，而達到上述技術效果的，均是落入本實用新型的保護范圍。
