本實用新型涉及醫療器械領域，更具體的說是一種乳腺腫塊穿刺裝置。

背景技術：

穿刺活檢是穿刺取出病變組織樣本，進行病理學檢查的技術，是診斷病理學中最重要的部分，對絕大多數送檢病例都能做出明確的組織病理學診斷，被作為臨床的最后診斷。在對乳腺的檢查方法中穿刺活檢是最準確的方法之一，傳統的穿刺裝置獲取的樣本不夠整齊，樣本取出后的保存一段時間后不能百分之百保證樣本檢驗的準確性，因此設計一種新型的乳腺腫塊穿刺裝置是十分必要的。

技術實現要素：

本實用新型主要解決的技術問題是提供一種新型的乳腺腫塊穿刺裝置，不僅可以取出乳腺組織樣本，而且能將樣本妥善的保存。

為解決上述技術問題，本實用新型涉及醫療器械領域，更具體的說是一種乳腺腫塊穿刺裝置，包括注射器、穿刺針、槽口、刀片、玻璃標本瓶、孔、玻璃管、橡膠帽、標簽、玻璃標本瓶帽和豁口，不僅可以完整的取出乳腺組織樣本，而且能將樣本妥善的保存。

穿刺針插在注射器上，穿刺針外壁上設有槽口，槽口的一端焊接有一個與槽口同長的刀片，玻璃標本瓶與穿刺針相對應，玻璃標本瓶上粘有標簽并且瓶底有一個孔，玻璃管與玻璃標本瓶一體并且玻璃管一端連接在孔上，玻璃管的另一端設有橡膠帽，玻璃標本瓶中有福爾馬林，玻璃標本瓶上端有與之一體的玻璃標本瓶帽，二者之間設有豁口。

作為本技術方案的進一步優化，本實用新型一種乳腺腫塊穿刺裝置所述穿刺針與注射器同軸。

作為本技術方案的進一步優化，本實用新型一種乳腺腫塊穿刺裝置所述穿刺針材料為不銹鋼。

本實用新型一種乳腺腫塊穿刺裝置的有益效果為：

本實用新型一種乳腺腫塊穿刺裝置，不僅可以取出乳腺組織樣本，而且能將樣本妥善的保存。

附圖說明

下面結合附圖和具體實施方法對本實用新型做進一步詳細的說明。

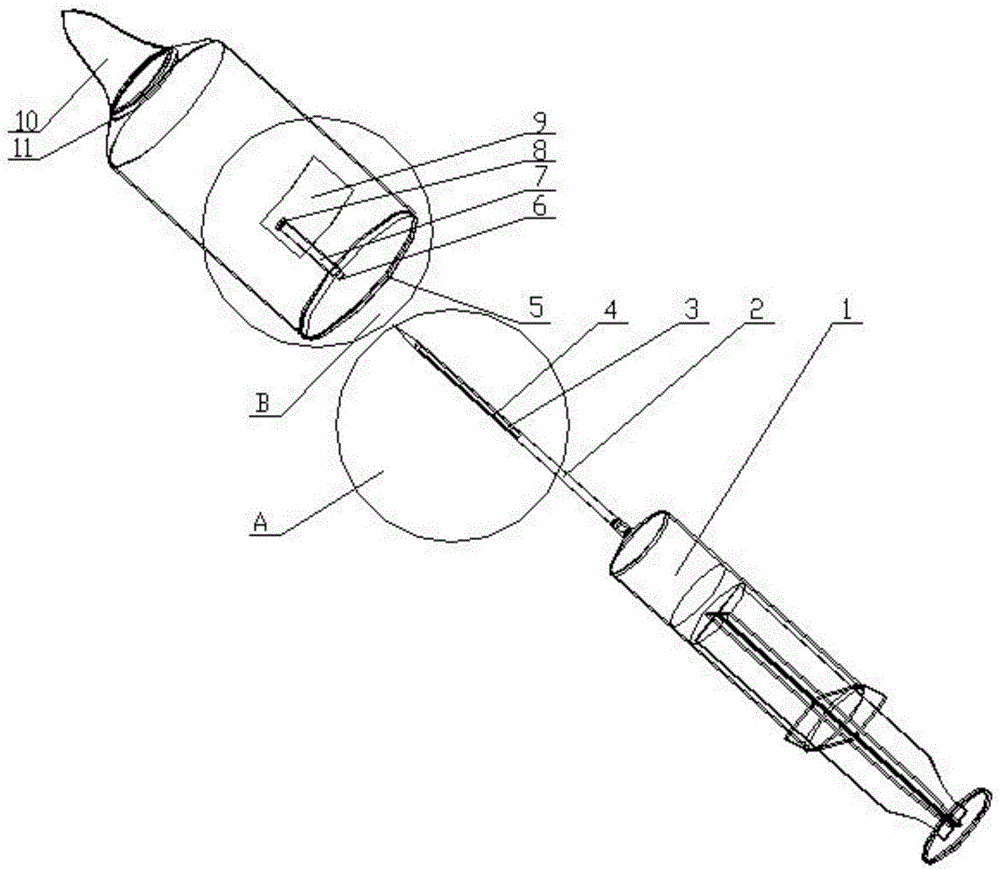

圖1為本實用新型一種乳腺腫塊穿刺裝置的結構示意圖。

圖2為圖1中A的局部示意圖。

圖3為圖1中B的局部示意圖。

圖中：注射器1；穿刺針2；槽口3；刀片4；玻璃標本瓶5；孔6；玻璃管7；橡膠帽8；標簽9；玻璃標本瓶帽10；豁口11。

具體實施方式

具體實施方式一：

下面結合圖1、圖2、圖3說明本實施方式，本實用新型涉及醫療器械領域，更具體的說是一種乳腺腫塊穿刺裝置，包括注射器1、穿刺針2、槽口3、刀片4、玻璃標本瓶5、孔6、玻璃管7、橡膠帽8、標簽9、玻璃標本瓶帽10和豁口11，不僅可以取出乳腺組織樣本，而且能將樣本妥善的保存。

穿刺針2插在注射器1上，穿刺針2外壁上設有矩形槽口3，槽口3的一端焊接有一個與槽口3同長的細刀片4。穿刺活檢時，將注射器1內留有一定空氣，將空心穿刺針2插入乳腺腫塊處，注射器1進行抽氣操作，組織被吸入槽口中，這時轉動注射器1，細刀片4隨著旋轉把組織切下，這時拔出穿刺針2。玻璃標本瓶5上粘有標簽9并且瓶底有一個孔6，玻璃管7與瓶身一體并且一端連接在孔6上，玻璃管7的另一端設有橡膠帽8，玻璃標本瓶5中有福爾馬林，福爾馬林液面高度低于玻璃管7長度。這時把空心穿刺針2經過插入玻璃管7中，針頭穿過橡膠帽8，推動注射器1，空氣將組織擠出，組織標本隨即落入福爾馬林中保存，拔出空心穿刺針2，橡膠帽8收縮將針眼封閉，玻璃標本5瓶隨即形成密封結構，這時在標簽9上做上標記。玻璃標本瓶5上端有與之一體的玻璃標本瓶帽10，二者之間設有豁口11，要進行組織檢驗時，從豁口11處將玻璃標本瓶帽10敲下取出組織即可。

具體實施方式二：

下面結合圖1、圖2、圖3說明本實施方式，本實施方式對實施方式一作進一步說明，所述穿刺針2與注射器1同軸。

具體實施方式三：

下面結合圖1、圖2、圖3說明本實施方式，本實施方式對實施方式一作進一步說明，所述穿刺針2材料為不銹鋼。

本實用新型一種乳腺腫塊穿刺裝置的工作原理：穿刺活檢時，將注射器1內留有一定空氣，將空心穿刺針2插入乳腺腫塊處，注射器1進行抽氣操作，組織被吸入槽口中，轉動注射器1，細刀片4隨著旋轉把組織切下，拔出穿刺針2。把空心穿刺針2插入玻璃管7中，針頭穿過橡膠帽8，推動注射器1，空氣將組織擠出，組織標本隨即落入福爾馬林中保存，拔出空心穿刺針2，橡膠帽8收縮將針眼封閉，玻璃標本5瓶隨即形成密封結構，這時在標簽9上做上標記。要進行組織檢驗時，從豁口11處將玻璃標本瓶帽10敲下取出組織即可。

當然，上述說明并非對本實用新型的限制，本實用新型也不僅限于上述舉例，本技術領域的普通技術人員在本實用新型的實質范圍內所做出的變化、改型、添加或替換，也屬于本實用新型的保護范圍。
