本實用新型涉及醫器械技術領域，尤其是一種中醫兒科用便攜針灸針盒。

背景技術：

中醫(Traditional Chinese Medicine)，一般指以中國漢族勞動人民創造的傳統醫學為主的醫學，所以也稱漢醫。是研究人體生理、病理以及疾病的診斷和防治等的一門學科。中醫學以陰陽五行作為理論基礎，將人體看成是氣、形、神的統一體，通過“望聞問切”四診合參的方法，探求病因、病性、病位、分析病機及人體內五臟六腑、經絡關節、氣血津液的變化、判斷邪正消長，進而得出病名，歸納出證型，以辨證論治原則，制定“汗、吐、下、和、溫、清、補、消”等治法，使用中藥、針灸、推拿、按摩、拔罐、氣功、食療等多種治療手段，使人體達到陰陽調和而康復。中醫兒科學，是以中醫學理論體系為指導，中國傳統的中藥、針灸、推拿等治療方法為手段，研究自胎兒至青少年這一時期小兒的生長發育、生理病理、喂養保健，以及各類疾病預防和治療的一門醫學科學。中醫兒科學薈萃了中華民族數千年來小兒養育和疾病防治的豐富經驗，隨著中醫學的發展而逐步形成了自己的理論和實踐體系。

在長期的臨床實踐中，醫生在為兒童針灸時，兒童經常亂動針灸針很容易扎到兒童，并且醫生在施針時一只手把住兒童身體一只手施針，再拿第二只針時需要用另一位醫生將針灸針遞給施針醫生，即給醫生帶來不便又降低醫生工作效率。

技術實現要素：

本實用新型要解決的技術問題是：為了解決上述背景技術中存在的問題，提供一種中醫兒科用便攜針灸針盒，解決醫生取用針灸針不方便的問題。

本實用新型解決其技術問題所采用的技術方案是：一種中醫兒科用便攜針灸針盒，包括盒體，所述的盒體上表面開設有出針口，所述的盒體內部包括位于盒體內底部的控制部、位于控制部上方的抓針部和位于抓針部上方的儲針部，所述的抓針部底面開設有伸縮孔，所述的伸縮孔內設置有抓取裝置，所述的抓取裝置包括抓取頭、底座、殼體、支撐架和伸縮桿，所述的抓取頭底面與底座上表面固定連接，所述的殼體上表面與底座下表面相連接，所述的底座下表面活動連接有兩塊滑塊，所述的滑塊均與支撐架頂端活動連接，所述的控制部底面位于殼體內側固定連接有控制倉，所述的控制倉上表面與支撐架底端相連接，所述的伸縮桿底端與控制倉上表面中部固定連接，所述的伸縮桿頂端與支撐架相連接，所述的控制倉內底面設置有電源裝置，所述的電源裝置上表面設置有控制器，所述的盒體上表面位于出針口右側設置有紅外感應裝置。

作為優選方案，所述的殼體為筒狀結構。

作為優選方案，所述的抓取頭的長度小于出針口的長度。

作為優選方案，所述的支撐架為剪叉式支撐架。

作為優選方案，所述的電源裝置為鋰電池。

作為優選方案，所述的抓針部右視截面為“V”字形。

本實用新型的有益效果是，本實用新型的一種中醫兒科用便攜針灸針盒，通過設置自動感應的抓取裝置實現了針灸針的自動彈出功能，便于醫生快速準確的取針，減輕醫護人員的操作步驟，降低其工作負擔，可將針灸針安全衛生的保存。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

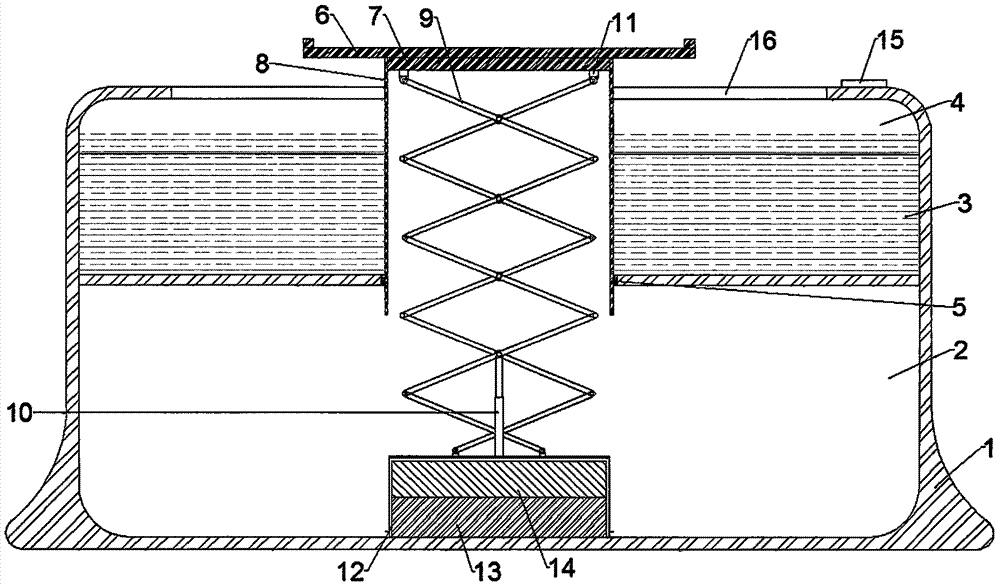

圖1是本實用新型的結構示意圖。

圖2是本實用新型工作狀態下的結構示意圖。

圖中：1.盒體，2.控制部，3.抓針部，4.儲針部，5.伸縮孔，6.抓取頭，7.底座，8.殼體，9.支撐架，10.伸縮桿，11.滑塊，12.控制倉，13.電源裝置，14.控制器，15.紅外感應裝置，16.出針口。

具體實施方式

現在結合附圖對本實用新型作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本實用新型的基本結構，因此其僅顯示與本實用新型有關的構成。

圖1和圖2所示的一種中醫兒科用便攜針灸針盒，包括盒體1，盒體1上表面開設有出針口16，盒體1內部包括位于盒體1內底部的控制部2、位于控制部2上方的抓針部3和位于抓針部3上方的儲針部4，抓針部3底面開設有伸縮孔5，伸縮孔5內設置有抓取裝置，抓取裝置包括抓取頭6、底座7、殼體8、支撐架9和伸縮桿10，抓取頭6底面與底座7上表面固定連接，殼體8上表面與底座7下表面相連接，底座7下表面活動連接有兩塊滑塊11，滑塊11均與支撐架9頂端活動連接，控制部2底面位于殼體8內側固定連接有控制倉12，控制倉12上表面與支撐架9底端相連接，伸縮桿10底端與控制倉12上表面中部固定連接，伸縮桿10頂端與支撐架9相連接，控制倉12內底面設置有電源裝置13，電源裝置13上表面設置有控制器14，盒體1上表面位于出針口右側設置有紅外感應裝置15。

實施例1：在中醫兒科使用該針灸針盒時，一種中醫兒科用便攜針灸針盒，包括盒體1，盒體1上表面開設有出針口16，盒體1內部包括位于盒體1內底部的控制部2、位于控制部2上方的抓針部3和位于抓針部3上方的儲針部4，抓針部3底面開設有伸縮孔5，伸縮孔5內設置有抓取裝置，抓取裝置包括抓取頭6、底座7、殼體8、支撐架9和伸縮桿10，抓取頭6底面與底座7上表面固定連接，殼體8上表面與底座7下表面相連接，底座7下表面活動連接有兩塊滑塊11，滑塊11均與支撐架9頂端活動連接，控制部2底面位于殼體8內側固定連接有控制倉12，控制倉12上表面與支撐架9底端相連接，伸縮桿10底端與控制倉12上表面中部固定連接，伸縮桿10頂端與支撐架9相連接，控制倉12內底面設置有電源裝置13，電源裝置13上表面設置有控制器14，盒體1上表面位于出針口右側設置有紅外感應裝置15。

殼體8為筒狀結構，抓取頭6的長度小于出針口的長度，支撐架9為剪叉式支撐架，電源裝置13為鋰電池，抓針部3右視截面為“V”字形。

紅外感應裝置15感應到肢體時，控制器14控制伸縮桿10伸展，支撐架9被撐開，抓取頭6向上推出，將抓取到的針灸針推出盒體1，醫生方便拿取。伸縮孔5與殼體8間設置有防漏墊圈，抓針部2和儲針部3倒入適量的消毒液(優選75％酒精溶液)。

實施例2：不使用時，一種中醫兒科用便攜針灸針盒，包括盒體1，盒體1上表面開設有出針口16，盒體1內部包括位于盒體1內底部的控制部2、位于控制部2上方的抓針部3和位于抓針部3上方的儲針部4，抓針部3底面開設有伸縮孔5，伸縮孔5內設置有抓取裝置，抓取裝置包括抓取頭6、底座7、殼體8、支撐架9和伸縮桿10，抓取頭6底面與底座7上表面固定連接，殼體8上表面與底座7下表面相連接，底座7下表面活動連接有兩塊滑塊11，滑塊11均與支撐架9頂端活動連接，控制部2底面位于殼體8內側固定連接有控制倉12，控制倉12上表面與支撐架9底端相連接，伸縮桿10底端與控制倉12上表面中部固定連接，伸縮桿10頂端與支撐架9相連接，控制倉12內底面設置有電源裝置13，電源裝置13上表面設置有控制器14，盒體1上表面位于出針口右側設置有紅外感應裝置15。

殼體8為筒狀結構，抓取頭6的長度小于出針口的長度，支撐架9為剪叉式支撐架，電源裝置13為鋰電池，抓針部3右視截面為“V”字形。

以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
