本實用新型涉及牙刷，具體涉及一種電動牙刷的底座結構。

背景技術：

常見的電動牙刷的底座，一般都通過螺釘孔柱和螺釘與牙刷其它部分連接，由于螺釘孔柱和螺釘?shù)慕Y(jié)合部與電子板設置在同一腔室內，為防止水從螺釘孔柱和螺釘?shù)慕Y(jié)合部進入到腔室內損壞電子板，目前采用的手段是往整個腔室內打滿防水膠，將電子板包裹于膠里面，讓水無法與電子板接觸。這種結構的底座，打膠量大，成本較高，且防水膠可能形成氣孔，使得防水效果沒有保障，而在產品因故障返修中，浸泡于膠水中的電子板及圈線等電子元器件無法二次使用，不利于節省成本。

技術實現要素：

本實用新型公開了一種電動牙刷的無線充電防水底座，旨在改善現有技術的缺陷。

本實用新型的技術方案是：

一種電動牙刷的無線充電防水底座，包括座體，所述座體設有座腔；所述座腔內設有一隔斷環，所述隔斷環將整個所述座腔分隔為互不相通的外腔和內腔；所述外腔內設有一隔斷框，該隔斷框與所述座體側壁之間構成一個與所述外腔相互隔絕的USB接口腔；

所述外腔內規則地設有多個用于將所述座體與牙刷其它部分連接的螺釘孔柱；

所述內腔內設有CBA電子板；

所述USB接口腔內設有PCBA電子版；

所述CBA電子板和所述PCBA電子板之間通過導線電連接，所述導線可浸入外腔內的膠水中，在底蓋安裝、膠水凝固后，可形成完整的密封結構。

所述座體側壁設有將所述USB接口腔與外界導通的插接孔。

本實用新型設置了與外腔相互隔斷的內腔和USB接口腔，將CBA電子板放置于內腔內、PCBA電子板放置于USB接口腔內，只需在作為連接腔的外腔內注入防水膠，將螺釘孔柱和螺釘?shù)慕Y(jié)合部封閉，即可防止水進入內腔和USB接口腔，防水效果好，可靠性高，所需打膠量較小，有利于節約材料成本。此外，在產品因故障返修中，沒有沾染膠水的電子板及圈線等電子元器件可以二次使用件，有利于進一步節省成本。

附圖說明

圖1為本實用新型實施例的總體結構示意圖

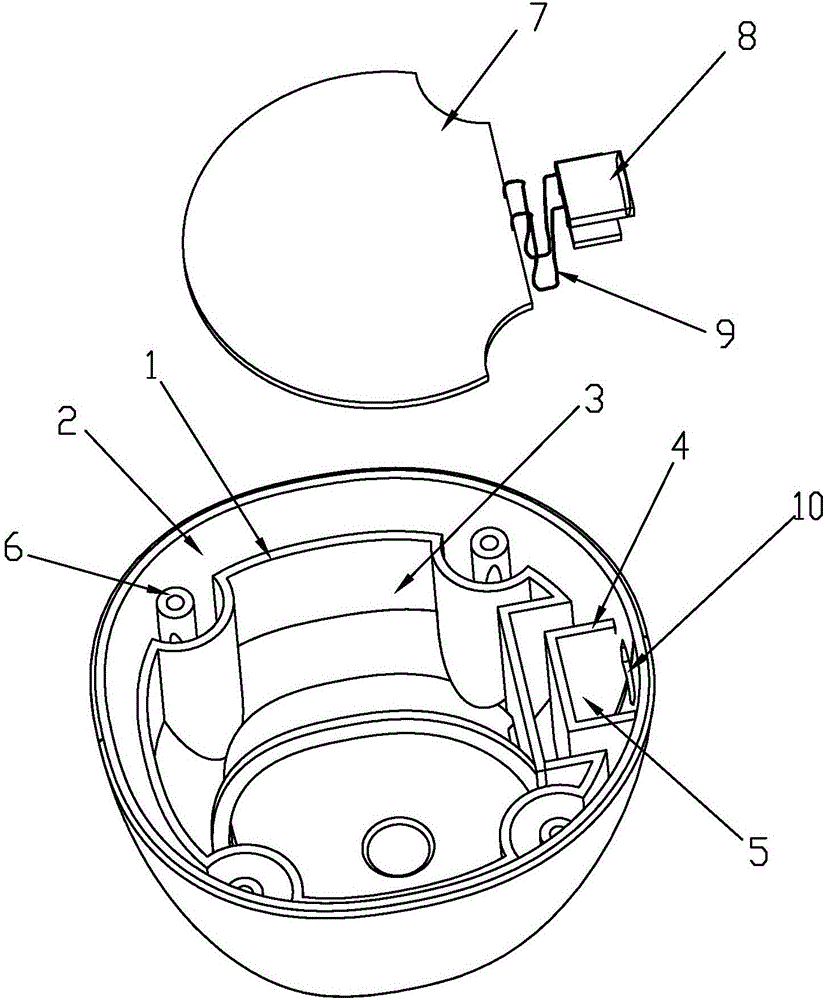

圖2為圖1的爆炸圖

具體實施方式

下面結合附圖和具體實施例對本實用新型進行說明。

參照圖1和圖2：

一種電動牙刷的無線充電防水底座，括座體，所述座體設有座腔；所述座腔內設有一隔斷環1，所述隔斷環1將整個所述座腔分隔為互不相通的外腔2和內腔3；所述外腔2內設有一隔斷框4，該隔斷框4與所述座體側壁之間構成一個與所述外腔2相互隔絕的USB接口腔5；

所述外腔2內規則地設有多個用于將所述座體與牙刷其它部分連接的螺釘孔柱6；

所述內腔3內設有CBA電子板7；

所述USB接口腔5內設有PCBA電子版8；

所述CBA電子板7和所述PCBA電子板8之間通過導線9電連接，所述導線9可浸入外腔2內的膠水中，在底蓋安裝、膠水凝固后，可形成完整的密封結構。

所述座體側壁設有將USB接口腔5與外界導通的插接孔10。
