本實用新型涉及醫療設備領域，具體地講，涉及一種醫療護理用麻醉裝置。

背景技術：

麻醉學是一門研究臨床麻醉，生命機能調控，重癥監測治療和疼痛診療的科學，通常用于手術或急救過程中。中國在東漢時期就已經對麻醉學問有研究。相傳華佗就是第一位采用麻醉技術的醫師。他利用麻沸散來減輕接病人的痛覺，然后為病人進行外科手術。然而，現有的護理裝置不能適應麻醉醫療診斷的特殊需求，不能滿足醫護人員的需求。

技術實現要素：

本實用新型要解決的技術問題是提供一種醫療護理用麻醉裝置，方便醫護人員進行麻醉護理。

本實用新型采用如下技術方案實現發明目的：

一種醫療護理用麻醉裝置，包括車體，其特征是：所述車體內設有消毒箱，所述消毒箱內設有消毒盤，所述消毒盤上設有吊繩，所述吊繩上方連接有端蓋，所述端蓋一端鉸接有第二齒桿，所述第二齒桿穿過所述車體上的第二桿套嚙合有第二齒輪，所述第二齒輪連接有第二電機的第二電機軸，所述第二電機通過第二固定架固定在所述車體內，所述端蓋另一端鉸接有第一齒桿，所述第一齒桿穿過所述車體上的第一桿套嚙合有第一齒輪，所述第一齒輪連接有第一電機的第一電機軸，所述第一電機通過第一固定架固定在所述車體內。

作為本技術方案的進一步限定，所述消毒箱的一側設置有器械抽屜，所述器械抽屜上方設有紫外線消毒燈，所述器械抽屜一側設有麻醉劑抽屜，所述車體上方設有物品槽。

作為本技術方案的進一步限定，所述消毒盤上設有一組通孔。

作為本技術方案的進一步限定，所述車體下方連接有一組支撐腿，所述支撐腿連接有萬向輪。

作為本技術方案的進一步限定，所述支撐腿上設有減震彈簧。

作為本技術方案的進一步限定，所述支撐腿之間設有穩定桿。

作為本技術方案的進一步限定，所述麻醉劑抽屜上設有第一把手，所述器械抽屜上設有第二把手，所述車體一側設有車把手。

作為本技術方案的進一步限定，所述麻醉劑抽屜內設有軟墊。

本實用新型的優點和積極效果是：車體內的消毒箱可以把器械用消毒水進行消毒后放入器械抽屜，等待取用，器械抽屜上方的紫外線消毒燈又對器械進行再次滅菌消毒，消毒效果更好；消毒盤上設有的通孔可以使器械的消毒效果更好；車體上設置的物品槽可以存放護理設備等物品，方便取用；車體內設置的麻醉劑抽屜內的軟墊可以保護麻醉劑不受損害；車體下方設置的萬向輪能夠?qū)崿F(xiàn)隨意轉向，支撐腿上設置的減震彈簧能夠起到很好的減震效果，支撐腿之間設置的穩定桿可以保證車體在轉向時保持穩定，不會發生側翻。

附圖說明

圖1為本實用新型的整體結構示意圖。

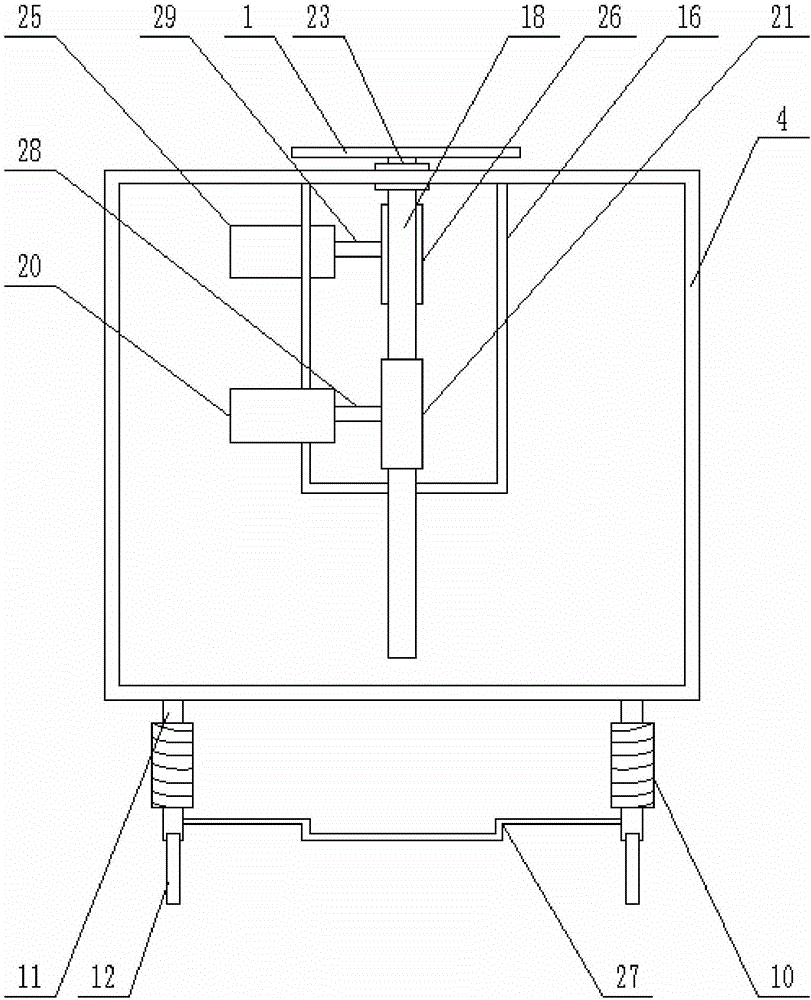

圖2為本實用新型側視圖的部分結構示意圖。

圖3為本實用新型消毒盤和吊繩的結構示意圖。

圖4為本實用新型消毒盤的結構示意圖。

圖中：1、端蓋，2、第一桿套，3、第一齒桿，4、車體，5、紫外線消毒燈，6、物品槽，7、麻醉劑抽屜，8、第一把手，9、軟墊，10、減震彈簧，11、支撐腿，12、萬向輪，13、器械抽屜，14、第二把手，15、消毒箱，16、消毒盤，17、吊繩，18、第二齒桿，19、第二固定架，20、第二電機，21、第二齒輪，22、車把手，23、第二桿套，24、第一固定架，25、第一電機，26、第一齒輪，27、穩定桿，28、第二電機軸，29、第一電機軸，30、通孔。

具體實施方式

下面結合附圖，對本實用新型的一個具體實施方式進行詳細描述，但應當理解本實用新型的保護范圍并不受具體實施方式的限制。

如圖1-圖4所示，本實用新型包括車體4，所述車體4內設有消毒箱15，所述消毒箱15內設有消毒盤16，所述消毒盤16上設有吊繩17，所述吊繩17上方連接有端蓋1，所述端蓋1一端鉸接有第二齒桿18，所述第二齒桿18穿過所述車體4上的第二桿套23嚙合有第二齒輪21，所述第二齒輪21連接有第二電機20的第二電機軸28，所述第二電機20通過第二固定架19固定在所述車體4內，所述端蓋1另一端鉸接有第一齒桿3，所述第一齒桿3穿過所述車體4上的第一桿套2嚙合有第一齒輪26，所述第一齒輪26連接有第一電機25的第一電機軸29，所述第一電機25通過第一固定架24固定在所述車體4內。

所述消毒箱15的一側設置有器械抽屜13，所述器械抽屜13上方設有紫外線消毒燈5，所述器械抽屜13一側設有麻醉劑抽屜7，所述車體4上方設有物品槽6。

所述消毒盤16上設有一組通孔30。

所述車體4下方連接有一組支撐腿11，所述支撐腿11連接有萬向輪12。

所述支撐腿11上設有減震彈簧10。

所述支撐腿11之間設有穩定桿27。

所述麻醉劑抽屜7上設有第一把手8，所述器械抽屜13上設有第二把手14，所述車體4一側設有車把手22。

所述麻醉劑抽屜7內設有軟墊9。

本實用新型的工作流程為：向消毒箱15內裝入消毒液，第一電機25和第二電機20正轉，第一電機軸29和第二電機軸28轉動，帶動第一齒輪26和第二齒輪21轉動，第一齒桿28和第二齒桿18在第一桿套2和第二桿套23中向上運動，將端蓋1頂起，連接在端蓋1上的吊繩17拉動設有通孔30的消毒盤16向上移動，將需要消毒的器械放到消毒盤16上，第一電機25和第二電機20反轉，載有器械的消毒盤16沒入消毒液中，浸泡合適的時間后，第一電機25和第二電機20正轉將消毒盤16拉出，將消毒后的器械從消毒盤16上取出存放到器械抽屜13中，器械抽屜13上方設有的紫外線消毒燈5可以對器械進行二次消毒滅菌，車體4上設置的物品槽6可以存放護理設備等物品，方便取用，麻醉劑抽屜7內的軟墊9可以保證麻醉劑不受損害，推動車把手22，車體4下方設置的萬向輪12能夠?qū)崿F(xiàn)隨意轉向，支撐腿11上設置的減震彈簧10能夠起到很好的減震效果，支撐腿11之間設置的穩定桿27可以保證車體4在轉向時保持穩定，不會發生側翻。

以上公開的僅為本實用新型的一個具體實施例，但是，本實用新型并非局限于此，任何本領域的技術人員能思之的變化都應落入本實用新型的保護范圍。
