本實用新型屬于神經外科手術技術領域，尤其涉及一種自停顱骨鉆。

背景技術：

顱內壓增高、顱腦損傷、顱內腫瘤、腦血管病、顱內感染等疾病是長期以來一直危害人類生命健康的殺手之一。神經外科手術是治愈此類疾病的重要手段，手術中首要的原則是保全神經組織，減少副損傷和感染，而手術動力裝置在神經外科手術中發揮著關鍵作用。手術動力系統是指可提供手術所需的動力、控制和操作器械，減輕醫生工作強度，實現精確手術操作的外科手術裝置。

人腦的外層由頭發、皮膚覆蓋，頭皮下面是起保護作用的頭骨，頭骨下面是硬腦膜，因腦膜具有彈性，在鉆穿頭骨后頭骨與腦膜間仍有近2mm的間隙。在頭骨鉆孔時醫療人員必須小心使用鉆孔工具，在鉆穿頭骨時不能鉆穿腦膜，以避免傷及腦組織而危及病人生命安全。因此在鉆孔過程中電鉆的速度最好按照如下方式運轉，才能有效保證手術的成功進行，不至于由于手術失敗導致傷害患者的神經組織。電鉆以一定起始速度進給，當電鉆剛開始鉆孔(第一層硬骨質)時，電鉆阻力變大，此時繼續鉆孔時，進給速度要變慢；當電鉆鉆穿硬骨層進人中間層(軟骨質)時，電鉆阻力會比鉆第一層時小，此時繼續鉆孔時，進給速度維持起始進給速度；為了鉆穿最內層的硬骨質，進給需要用的力較大，進給速度又需變慢。因此需要一種自停顱骨鉆。

技術實現要素：

本實用新型的目的在于提供一種自停顱骨鉆，能夠自動控制手術過程中的啟停，能有效防止手術過程中鉆透腦膜，不會損傷腦組織，保證患者的生命安全。

為了實現上述目的，本實用新型提出了一種自停顱骨鉆，包括：依次安裝連接的主鉆刀、限位鉆刀、短滾針、長滾針、連接套體、螺紋套、頂塊、彈簧、頂桿、鋼珠及接口；所述主鉆刀上設有主刀齒，所述主刀齒的刀尖相交于軸線上的一點，所述主鉆刀的尾端設有凸齒，所述限位鉆刀前端設有輔助刀齒，所述輔助刀齒的長度小于所述主刀齒的長度，所述限位鉆刀套入所述主鉆刀中，所述短滾針和長滾針十字相交嵌入所述主鉆刀中并卡入所述連接套體中，所述頂桿一端頂住所述彈簧和頂塊，將所述螺紋套頂住卡入所述連接套體中，所述接口前端設有凹齒和孔洞，所述接口伸入所述連接套體中，并且使凹齒與凸齒卡合，所述鋼珠位于所述孔洞中，并與所述連接套體側壁緊貼。

進一步的，在所述的自停顱骨鉆中，在所述主鉆刀上制成8度后角。

進一步的，在所述的自停顱骨鉆中，所述主鉆頭尾端2個凸齒。

進一步的，在所述的自停顱骨鉆中，所述接口前端設有6個凹齒。

進一步的，在所述的自停顱骨鉆中，所述限位鉆刀比所述主鉆刀短4mm。

進一步的，在所述的自停顱骨鉆中，所述輔助刀齒的個數為3個。

與現有技術相比，本實用新型的有益效果主要體現在：本實用新型短滾針、長滾針、頂塊、彈簧的增加能夠自動控制手術過程中主鉆刀的啟停，限位鉆刀的尺寸小于主鉆刀的尺寸，能防止鉆頭插入顱內損傷腦膜，起到保護限位的作用；主鉆刀、限位鉆刀和連接套體之間的配合能控制鉆刀的離合，進而及時控制顱骨鉆的進給，有效防止了手術過程中鉆透腦膜，不會損傷腦組織，保障了患者的生命。

附圖說明

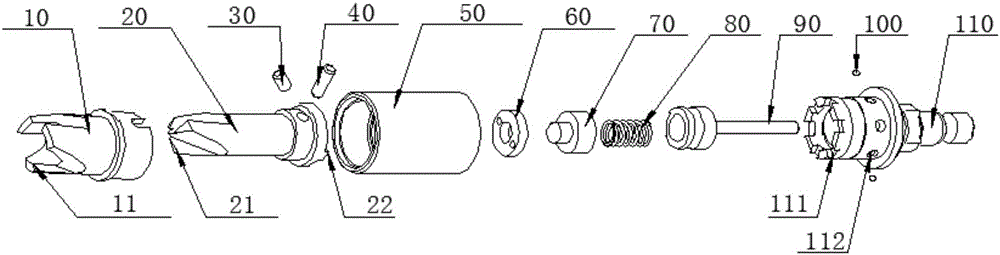

圖1為本實用新型一實施例中自停顱骨鉆的爆炸結構示意圖；

圖2為本實用新型一實施例中自停顱骨鉆的剖面結構示意圖；

圖3為本實用新型一實施例中自停顱骨鉆的立體結構示意圖。

具體實施方式

下面將結合示意圖對本實用新型的自停顱骨鉆進行更詳細的描述，其中表示了本實用新型的優選實施例，應該理解本領域技術人員可以修改在此描述的本實用新型，而仍然實現本實用新型的有利效果。因此，下列描述應當被理解為對于本領域技術人員的廣泛知道，而并不作為對本實用新型的限制。

為了清楚，不描述實際實施例的全部特征。在下列描述中，不詳細描述公知的功能和結構，因為它們會使本實用新型由于不必要的細節而混亂。應當認為在任何實際實施例的開發中，必須做出大量實施細節以實現開發者的特定目標，例如按照有關系統或有關商業的限制，由一個實施例改變為另一個實施例。另外，應當認為這種開發工作可能是復雜和耗費時間的，但是對于本領域技術人員來說僅僅是常規工作。

在下列段落中參照附圖以舉例方式更具體地描述本實用新型。根據下面說明和權利要求書，本實用新型的優點和特征將更清楚。需說明的是，附圖均采用非常簡化的形式且均使用非精準的比例，僅用以方便、明晰地輔助說明本實用新型實施例的目的。

請參考圖1，在本實施例中，提出了一種自停顱骨鉆，包括：依次安裝連接的主鉆刀20、限位鉆刀10、短滾針30、長滾針40、連接套體50、螺紋套60、頂塊70、彈簧80、頂桿90、鋼珠100及接口110；所述主鉆刀20上設有主刀齒21，所述主刀齒21的刀尖相交于軸線上的一點，所述主鉆刀20的尾端設有凸齒22，所述限位鉆刀10前端設有輔助刀齒11，所述輔助刀齒11的長度小于所述主刀齒21的長度，所述限位鉆刀10套入所述主鉆刀20中，所述短滾針30和長滾針40十字相交嵌入所述主鉆刀20中并卡入所述連接套體50中，所述頂桿90一端頂住所述彈簧80和頂塊90，將所述螺紋套60頂住卡入所述連接套體50中，所述接口110前端設有凹齒111和孔洞112，所述接口110伸入所述連接套體60中，并且使凹齒111與凸齒22卡合，所述鋼珠100位于所述孔洞112中，并與所述連接套體60側壁緊貼。

所述主鉆刀20上有三個主刀齒21，前面通過軸線，三個主刀齒21相中交于中心線，使切削顱骨時能夠保持平。在主鉆刀20上大約8mm處制成8度后角，以使顱骨鉆透后不至阻滯主鉆刀20拔出。主鉆刀20尾端2個凸齒22，可使切削力分為鏡像切削力和軸向離合力，從而使主鉆刀20保持較好的自動離合性能，特別是有較好的高速轉動受力時的離合性能。凸齒22表面保持較好的光潔度，使摩擦系數穩定，以保持較好的離合精度。

所述限位鉆刀10也有三個輔助刀齒11，限位鉆刀10比主鉆刀20短4mm。能使主鉆刀20在鉆透顱骨后有足夠的阻力，防止主鉆刀20插入顱內損傷腦膜，起到保護限位的作用。如果顱骨厚度超過4mm，則起繼續切削作用，直到鉆透顱骨為止。三個輔助刀齒11插入顱骨后，可使主鉆刀20離合脫離，阻礙主鉆刀20旋轉。接口110前端有六個凹齒111與主鉆刀20的兩個凸齒22相結合，其作用一是傳動力，二是促進離合，以保持主體空轉打滑。

在本實施例中，所述主刀齒21的長度為8mm-10mm，所述輔助刀齒的長度比所述主刀齒21的長度短4mm。所述主鉆刀20設有3個所述主刀齒21，所述凸齒22的數量為2個。所述輔助刀齒11數量為3個。

其中，所述頂塊90可使短滾針30、長滾針40及壓縮彈簧80承受穩定的軸向壓力。短滾針30、長滾針40和彈簧80二者相結合后，當主鉆刀20透過顱骨壓力減小時，即有足夠的壓力將鉆頭向前頂開，使之與主體脫離，保證主鉆刀20自停而不傷及腦膜。鉆刀的接口110是一個快換插頭，以便與機體快速連接，使用方便。

綜上，在本實用新型實施例提供的自停顱骨鉆中，本實用新型短滾針、長滾針、頂塊、彈簧的增加能夠自動控制手術過程中主鉆刀的啟停，限位鉆刀的尺寸小于主鉆刀的尺寸，能防止鉆頭插入顱內損傷腦膜，起到保護限位的作用；主鉆刀、限位鉆刀和連接套體之間的配合能控制鉆刀的離合，進而及時控制顱骨鉆的進給，有效防止了手術過程中鉆透腦膜，不會損傷腦組織，保障了患者的生命。

上述僅為本實用新型的優選實施例而已，并不對本實用新型起到任何限制作用。任何所屬技術領域的技術人員，在不脫離本實用新型的技術方案的范圍內，對本實用新型揭露的技術方案和技術內容做任何形式的等同替換或修改等變動，均屬未脫離本實用新型的技術方案的內容，仍屬于本實用新型的保護范圍之內。
